高壓斷路器是變電所主要的電力控制設備，具有滅弧性。當系統正常運行時，它能夠切斷和接通電路和各種電氣設備的空載和負載電流;當系統發生故障時，它能夠配合繼電保護系統，及時迅速的切斷故障電流，可以防止事故范圍的擴散。目前，高壓斷路器主要應用在電力系統，并且隨著技術理論的提高，也在擴大其應用范圍。

斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差，因?yàn)閲覙?biāo)準規定必須使用100A以上直流電流進行測試，綜上所述國電西高自主研發的GDHL-100A智能回路電阻測試儀采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際先進的數字檢測技術研發生產滿足于GB50150-2006和DL/T 845.4-2004規程要求開發的專業測試儀器，廣泛適用于電力行業各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。

一、測試接線
將兩個測試鉗夾到開關觸點或試品兩端，I+/V+端子連接紅色測試線，I-/V-端子連接黑色測試線，其中粗線插片連接電流接線柱I+/I-，細線彈棒插入電壓接線柱V+/V-（可按儀器上面板接線圖所示進行接線）。
二、試品接地
在帶電環境下，必須要保證試品一端已經接地。
三、使用操作

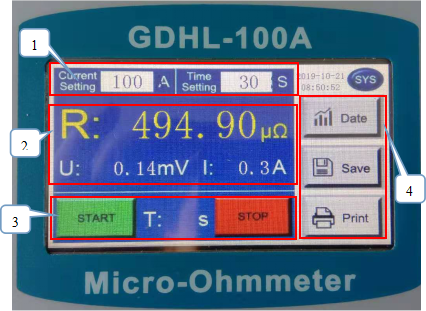

所有測試線接好以后，打開儀器電源，儀器初始化后進入“主菜單”屏，如下圖所示。

1、參數設置區域：通過點擊“電流設置”和“時間設置”對應處可更改相應輸出參數。
電流：設置本次試驗的輸出電流，可選擇50A/100A。
時間：設置本次試驗的測試時間，“5/30/60/180秒”等。
啟動測試后達到設置時間后停止測試，測試過程中可隨時按“STOP”鍵停止測試。
2、主顯示區，顯示被測的回路電阻值。最小分辨率0.01μΩ
副顯示區，顯示被測試品的電壓值和電流值和測試時間。
3、操作區：“START”啟動按鈕，“STOP”停止按鈕
4、菜單欄：分別有“Data”“Save”“Print”3個按鈕
設置好輸出電流和測試時間后，按“START”啟動按鈕進行測試，測試時間到后會自動停止測試并顯示出測試結果，按“Save”按鈕可保存當前測試數據，按“Print”按鈕可打印當前數據，按“Data”按鈕可彈出已保存的歷史數據對話框，進行歷史數據查看。測試完成后先關閉總電源開關，然后再拆掉被試品的測試連接線，然后再按照測試步驟進行下一臺被試品的測試。
