1.用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗；
2.可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器；
3.可編程控制器PLC自動化電氣控制；
4.高壓電壓、低壓電壓、低壓電流同步隔離采集，采用高精度傳感器和高性能采集芯片；
5.智能化工作全過程，任選自動方式和手動方式；
6.可選顯示高壓電壓、電流，低壓電壓、電流，時間及耐壓結果等數據，顯示直觀明了；
7.完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間；
8.自動試驗時可在任意點實現升壓或降壓的暫停，便于在試驗中觀察試品情況；
9.具有回零檢測功能，回零確定后才可進行試驗，安全可靠；
10.具有絕緣電阻測試功能，直接反映被試品絕緣強度；
11.逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零；
12.超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警；
13.試驗過程中，都可以按取消按鈕退出任何試驗。試驗出現異常，可以按緊急開關切斷高壓輸出；
14.精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境；

自動錯誤診斷，易于發現和解決問題；
支持階段升壓（3階段），可任意設置每階段電壓值，便于發現試品問題；（選配）
支持升壓速度智能控制，分0.5kV/S，1kV/S，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6檔速度，方便用戶自由選擇；（選配）
支持交直流兩用功能，任選AC/DC試驗方式；
配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗；（選配）
可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等；（選配）

還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節。（選配）

技術指標：

輸入電壓：AC 220(380)V 可選
低壓輸出：AC 0-250（430）V
低壓電流： 0-5/10/15/50A(可按客戶要求定制)
輸出容量： 0-3/5/10/15 kVA(可按客戶要求定制)
高壓電壓： 0-50/100/150/200 kV(可按客戶要求定制)
高壓電流： 0-50/100/150/200/500/1000/2000mA(可按客戶要求定制)
計時范圍： 0-9999S
環境溫度：－20℃至50℃
電壓精度 ≤1.5% ±1個字(F.S)
電流精度 ≤1.5% ±1個字(F.S)

DYD-A系列智能耐壓測試儀常規參數見下表

控制箱（臺）參數：

型號規格	容量（ kVA ）	輸入電源			輸出電壓		重量（ kg ）
型號規格	容量（ kVA ）	相數	（ V ）	（ A ）	（ V ）	（ A ）	重量（ kg ）
GDYD - A -2/200	2	LN	220	9 .1	0-250	8	14
GDYD - A -3/200	3	LN	220	1 3.6	0-250	12	16
GDYD - A -5/200	5	LN	220	2 2.7	0-250	2 0	18
GDYD - A -10/200	10	LN	220	45.5	0-250	4 0	80
GDYD - A -15/400	15	ABCN	380	39. 5	0-430	3 4.9	90
GDYD - A -20/400	20	ABCN	380	52.6	0-430	46.5	100
GDYD - A -30/400	30	ABCN	380	7 8.9	0-430	69.8	140
GDYD - A -50/400	50	ABCN	380	1 31.5	0-430	116.63	160
GDYD - A -100/400	100	ABCN	380	2 63	0-430	2 32.5	200
說明：1 、如有特殊參數要求，可按用戶的技術參數進行設計制作。 2 、輸出容量為 5kVA 以下（含 5kVA ）時控制部分為箱式，其它都為臺式。

試驗變壓器參數

規格	容量	低壓側		高壓側		高壓側（交直流變壓器）		測量變比	30 分鐘溫升	阻抗電壓	空載電流	重量
	容量	電壓	電流	交流輸出		直流輸出			30 分鐘溫升	阻抗電壓	空載電流	重量
	kVA	V	A	電壓 kV	電流	電壓 kV	電流		℃	％	％	kg
1.5/50	1.5	200	7.5	50	30	70	21.4	500	10	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	10	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	10	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	10	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	10	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	10	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	10	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	10	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	10	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	10	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	10	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	10	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	10	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	10	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	10	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	10	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	10	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	10	8	<4	340
說明： 1 、如有特殊參數要求，可按用戶的技術參數進行設計制作。 2 、上表的重量以油浸式試驗變壓器為例，干式試驗變壓器和充氣式試驗變壓器稍有不同。

產品細節

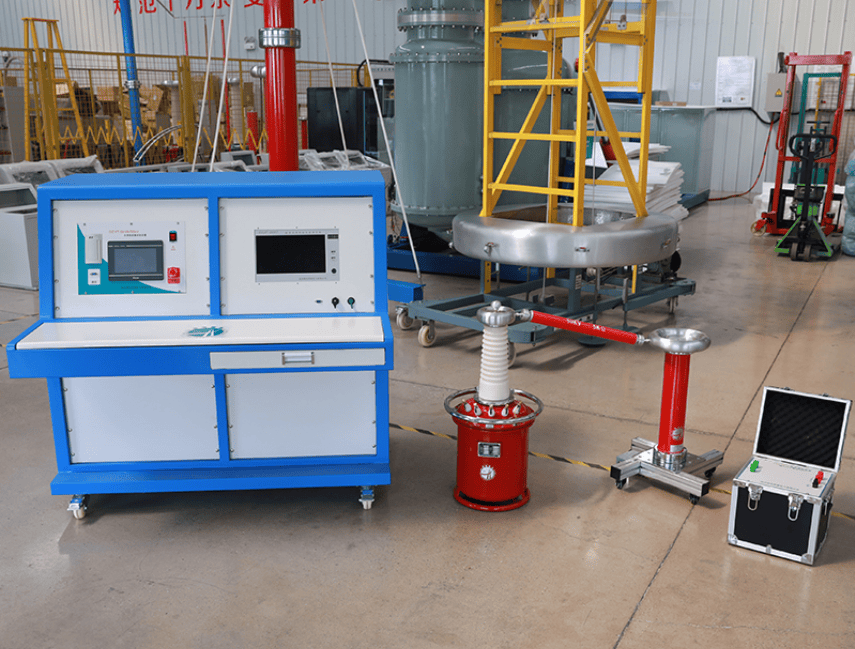

GDYD-A-5KVA／50KV

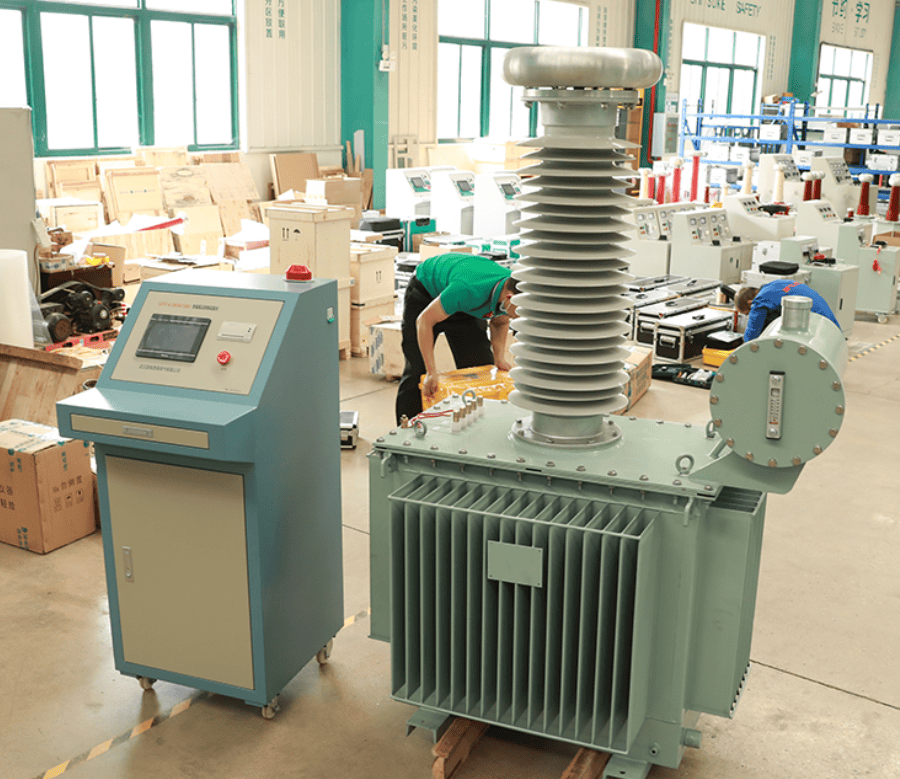

GDYD-A -30KVA-150KV

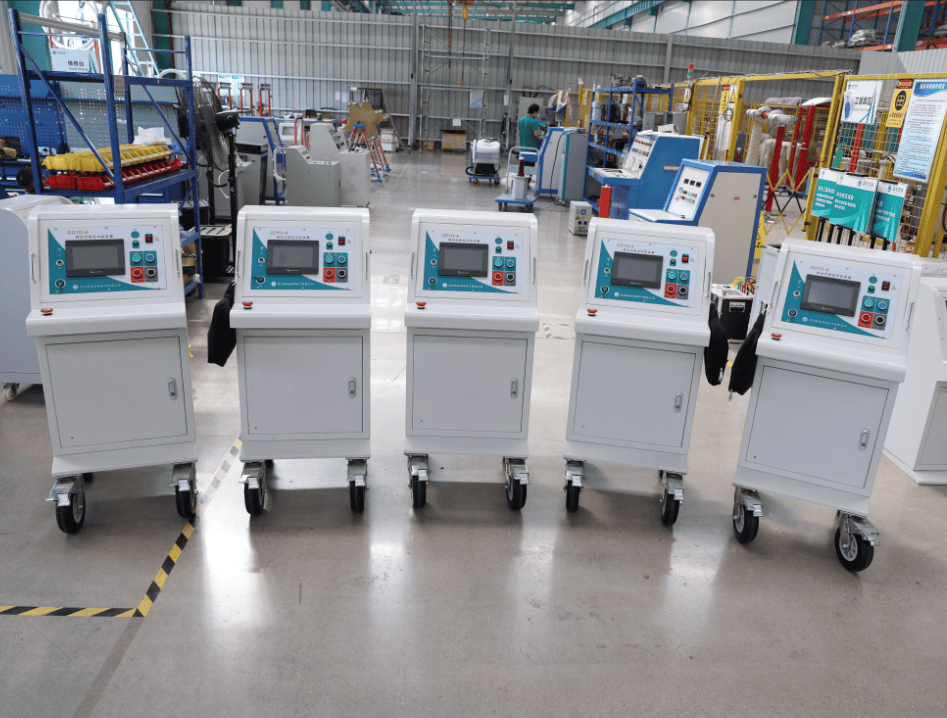

GDYD-A(5kVA 10kV）移動式

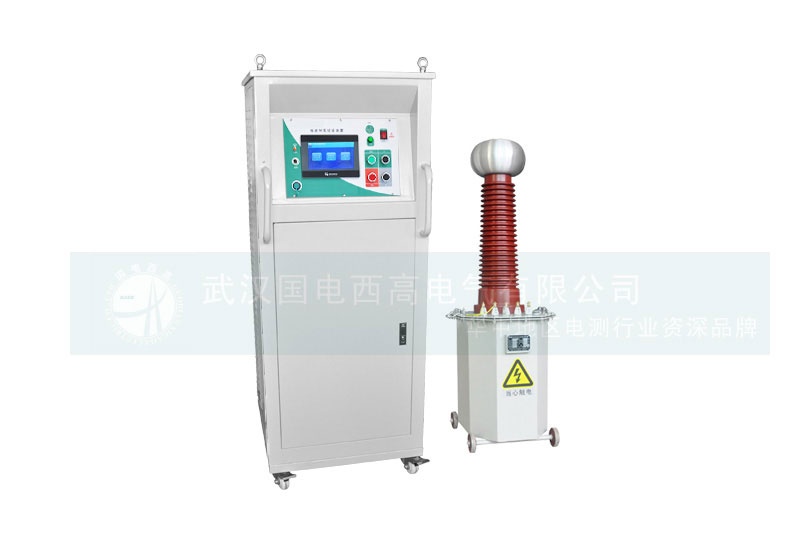

柜式+油變

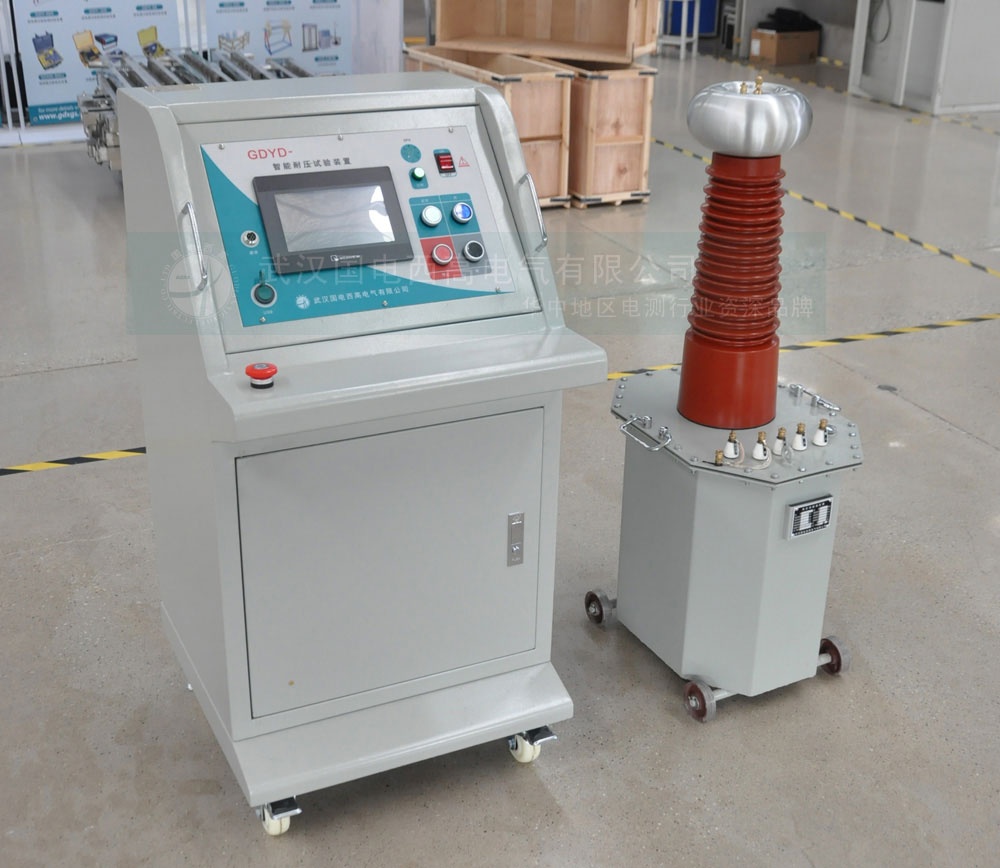

臺式+油變

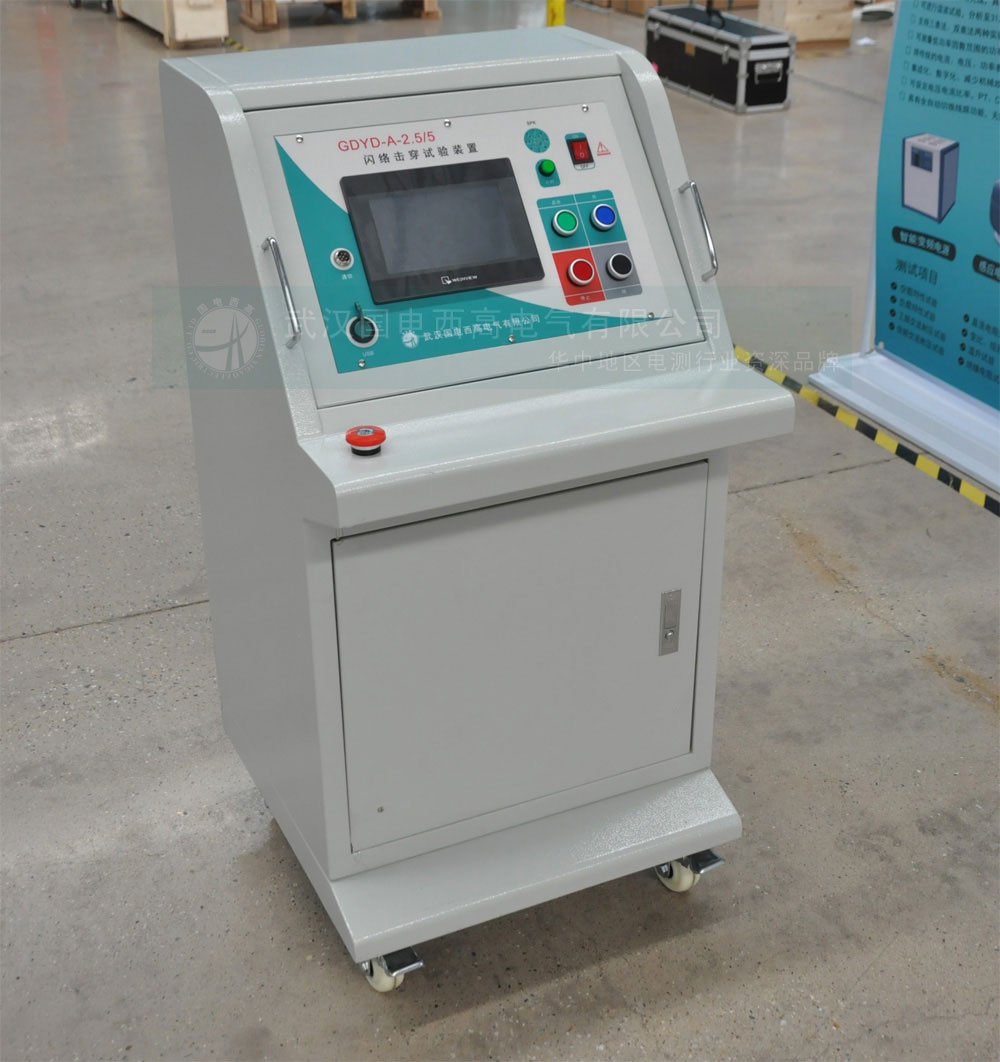

智能耐壓試驗裝置-臺式

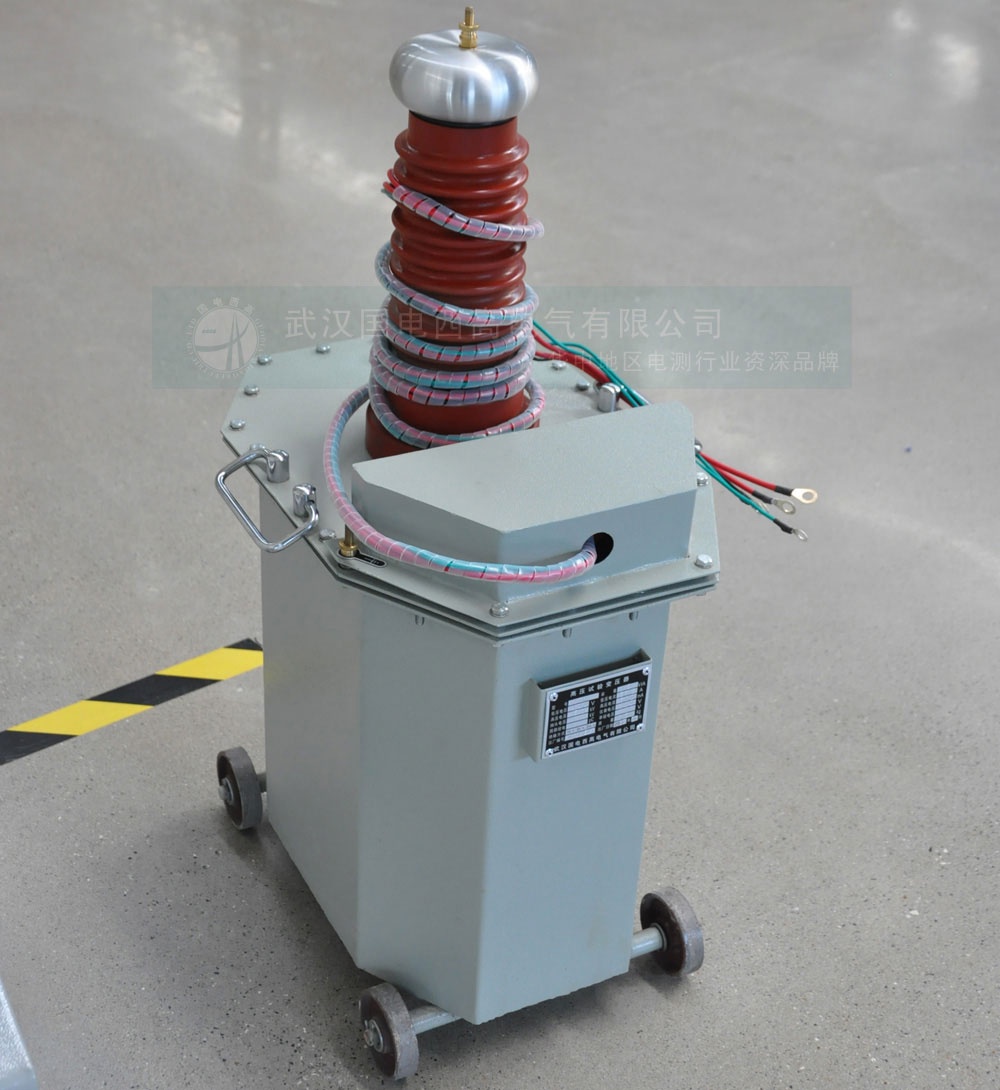

油變

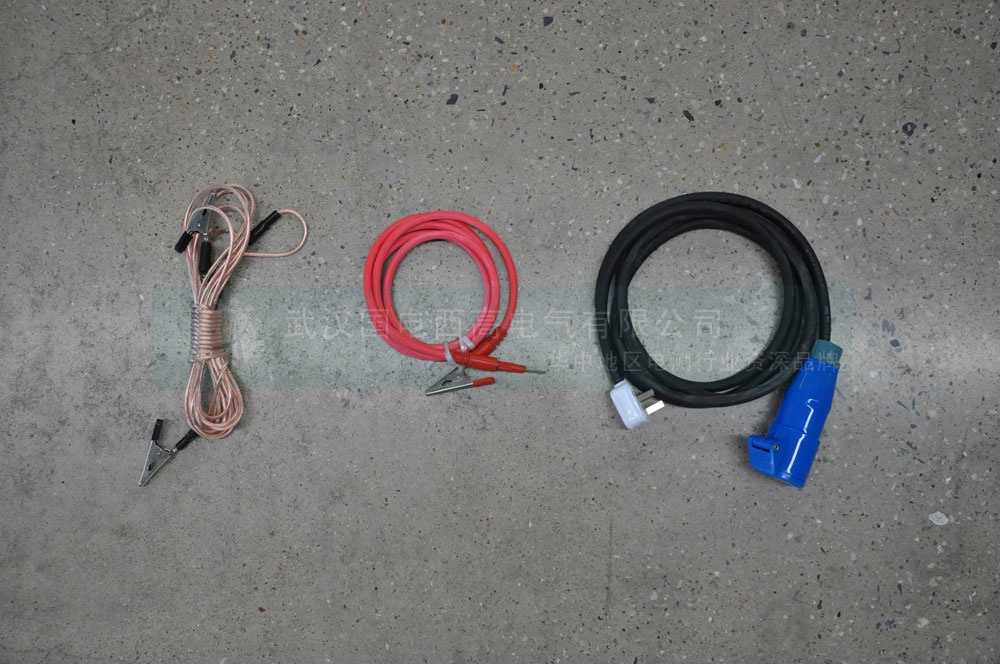

臺式配件

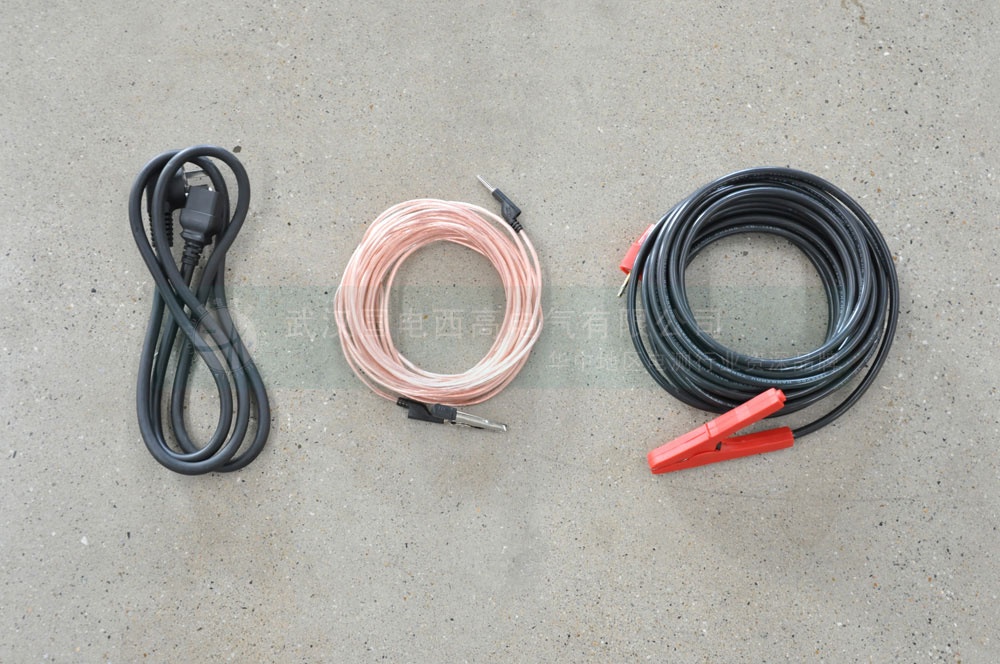

箱式配件
