技術特點

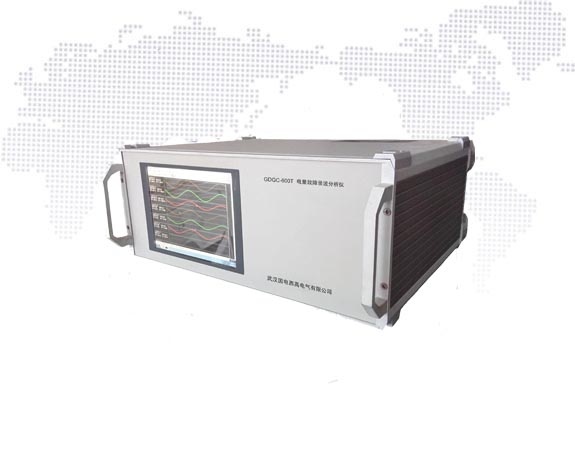

GDGC-600T電量故障錄波分析儀，又稱為發電機特性分析儀、發電機故障錄波儀。采用了 FPGA+PCI1 04 技術，實現了模擬量和開關量信號的高速采集；采用低功耗、無風扇的工業主板平臺，保證軟件實現了高速采集、高精度計算和豐富的監測和管理功能；采用嵌入式系統，以保證系統軟件運行的可靠性。

• 實時高速采集接入的電氣量和開關量波形（200K/S），計算出各電氣參量；實時計算并顯示模擬量通道幅值、開關量狀態、功率、頻率等電氣量；
• 實時顯示模擬量和開關量通道波形，可分析和計算諧波含量，顯示矢量圖；裝置可連續記錄數天的穩態波形；在所監測設備發生故障時，可啟動故障暫態錄波，記錄故障發生前后的波形和開關量狀態。
• 豐富的電氣試驗功能，包括發電機組特性試驗，發電機勵磁系統試驗，發電機轉子交流阻抗試驗，開關特性試驗等。可記錄并計算出各種試驗參數，如滅磁時間常數、短路比、超調量等。

產品參數

1.輸入信號

交流電壓:0～150V(PT 二次側);0～1000V(無PT)

交流電流:0～100A

直流電壓:0～±2000V

直流電流:0～100mV；0～20mA

開關量輸入信號：無源常開或常閉空接點，有源直流 100~250V。

2.通道容量

通道容量模擬量 18，開關量 16 路（有源或無源接點）。

3.精度指標

模擬量采樣頻率：10K~200KHz

開關量事件分辨率：0.1ms~5us

A/D 轉換器精度：16bit

有效值精度：0.2 級

諧波分辨率：100 次

4.啟動方式

開關量啟動（變位、斷開、閉合）

模擬量突變啟動

模擬量越上限啟動

模擬量越下限啟動

派生量突變啟動

派生量越上限啟動

派生量越下限啟動

手動啟動

5.錄波容量

錄波時間：由用戶設定

連續記錄故障次數：大于等于 5000 次,最大次數由硬盤容量決定。

6.通訊方式

串行口（RS232 或RS485）、以太網，支持與 DCS 及故障信息處理系統的連接。

7.供電電源

供電電源：DC220V±10% AC220V±10%，50HZ±0.5HZ
