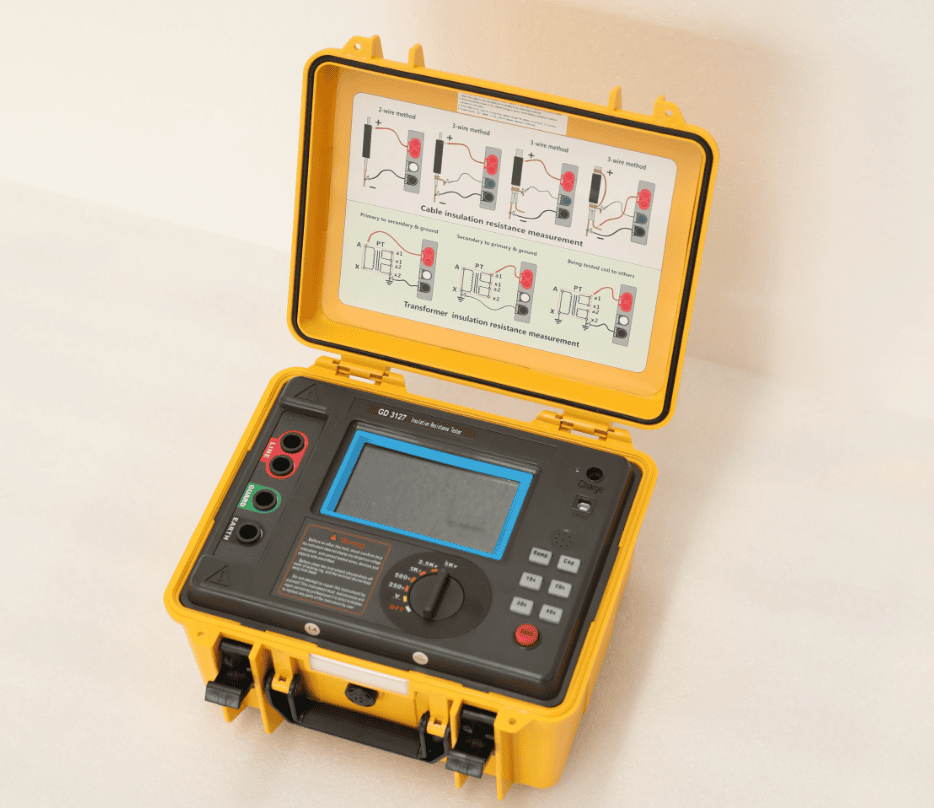

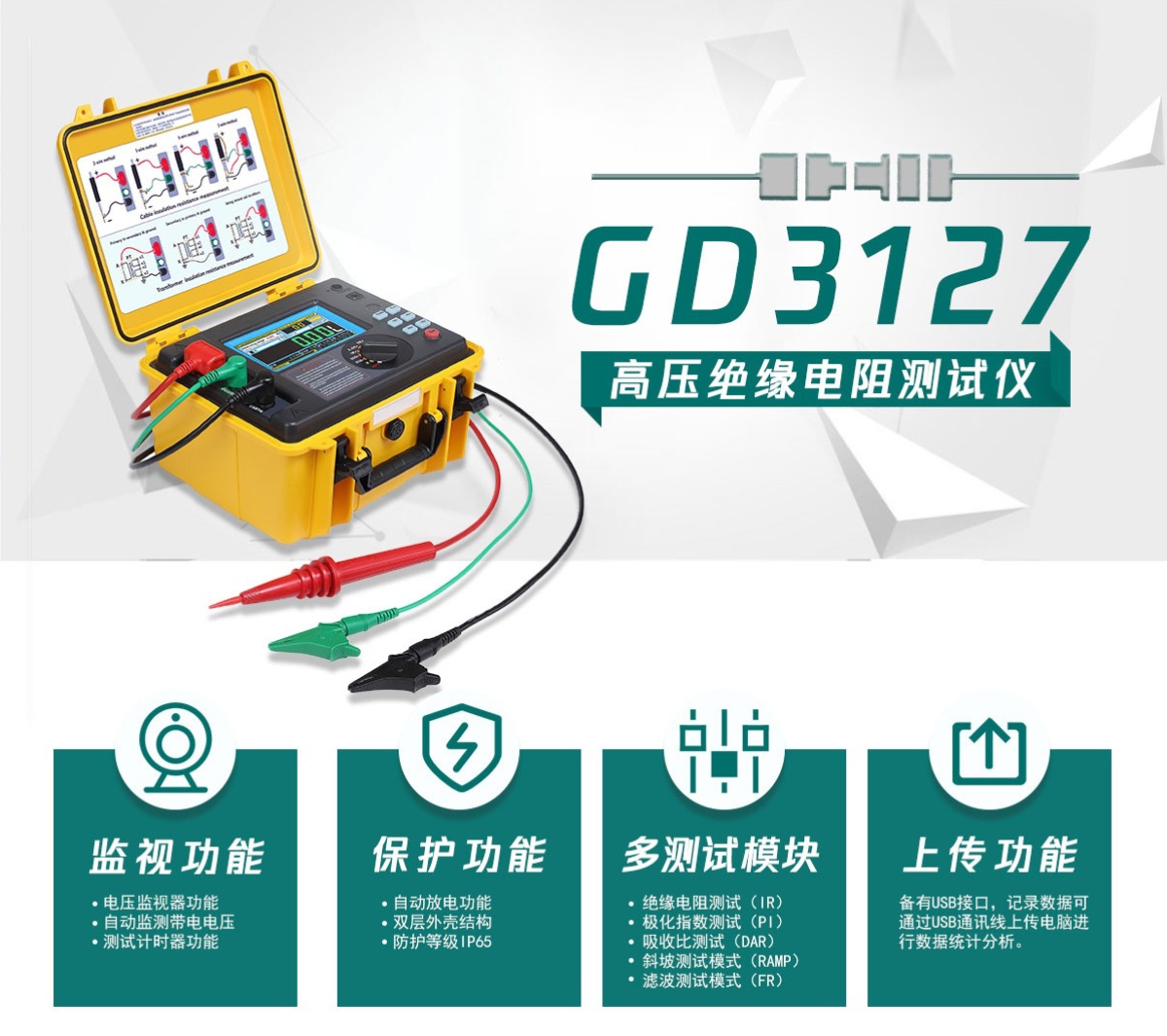

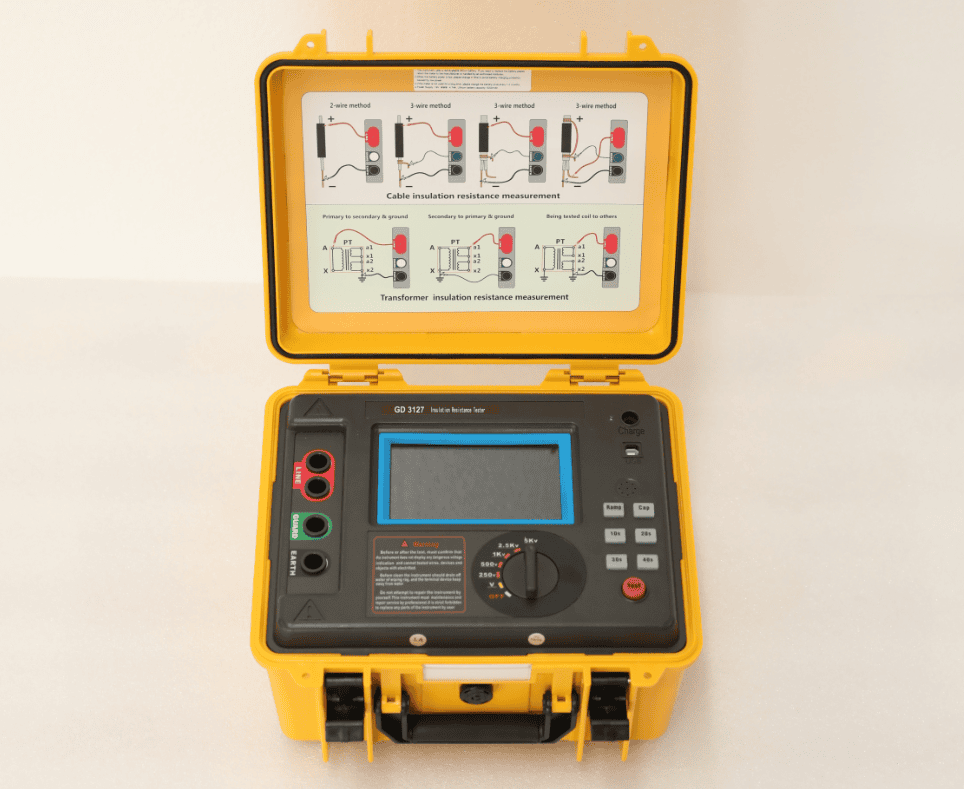

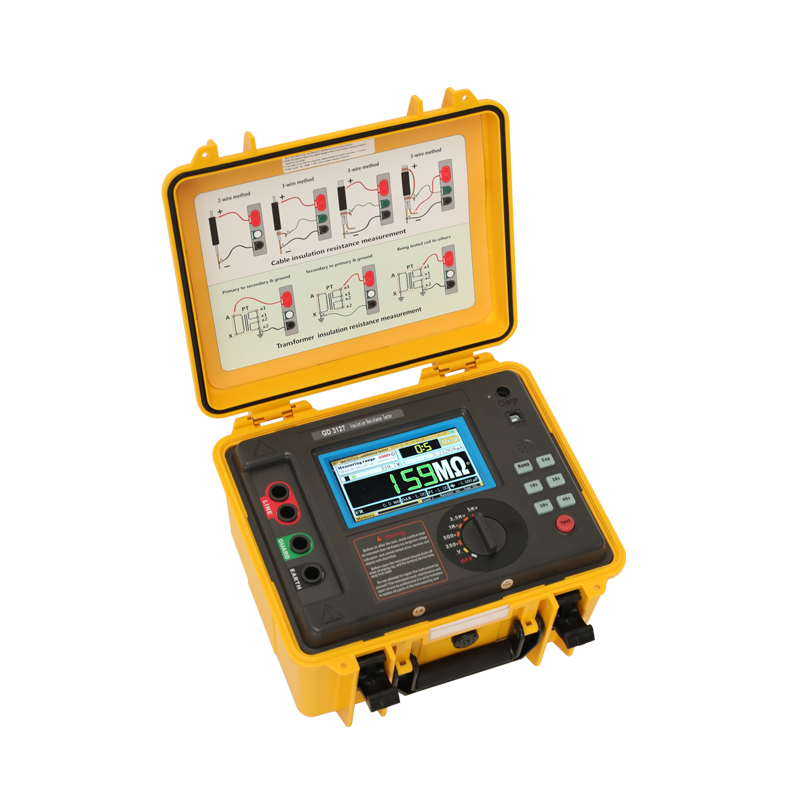

GD3127系列絕緣電阻測試儀采用真彩觸摸屏，所有測試數據及電池電量同屏顯示一目了然，旋鈕開關和按鍵組合使得操作非常簡單。用戶無需費力記憶操作方法，點擊屏幕的“HELP”即可彈出操作方法，有效指引用戶操作儀表。
GD3127系列絕緣電阻測試儀具有放電功能，測試后自動釋放被測物的充電電荷，儀表的電壓監視器自動監測被測物帶電電壓，電壓超過36V自動禁止測試有效保護儀表和操作人員。
GD3127系列絕緣電阻測試儀量程寬廣，分辨率高，操作便捷，堅固耐用，準確可靠、性能穩定，抗干擾能力強。儀表具有絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；斜坡測試（RAMP）；濾波測試（10S、20S、30S、40S四種選擇）；電壓測試（V）；電流測試（nA），電壓監視器，測試計時器等功能。
儀器應用于電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等設備的絕緣電阻測試。是電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電部門常用而必不可少的儀表。
|
功 能 |
絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；濾波器功能（4種時間選擇10S、20S、30S、40S）。電壓測試（V）；電流測試（nA）。 |
|
電 源 |
可充電鋰電池5.2Ah |
|
額定電壓 |
GD3127A：250V，500V，1KV，2.5KV，5KV GD3127B：250V，500V，1KV，2.5KV，5KV，10KV |
|
輸出電壓精度 |
（5%～10%）±10V |
|
絕緣電阻 測試范圍 |
GD3127A：0.50MΩ～2.00TΩ GD3127B：0.50MΩ～5.00TΩ |
|
輸出短路電流 |
>5mA |
|
極化指數測試 |
有 |
|
吸收比測試 |
有 |
|
斜坡測試模式 |
以預設電壓的10%為步進量測試,直至預設電壓 |
|
濾波測試模式 |
10S、20S、30S、40S四種選擇 |
|
電壓測試 |
范圍：AC/DC:0V～1000V；精度±5%rdg±3V |
|
電流測試 |
范圍：0.01nA～5mA；精度±5%rdg±0.5nA |
|
電壓監視器 |
監測被測物電壓，監測測試后的放電狀態，電壓大于36V時禁止測試，保護儀表及操作人員 |
|
測試計時器 |
自動記錄測試時間，計時范圍：0s～9999s |
|
存儲功能 |
自動存儲帶有日期時間的測試數據，共1000組 |
|
上傳功能 |
通過USB通訊線，把存儲的測試數據上傳到電腦。 |
|
電池電量顯示 |
有電池電量顯示，電池電壓低時提醒及時充電 |
|
自動關機功能 |
開機15分鐘后自動關機 |
|
儀表尺寸 |
280mm×260mm×160mm |
|
儀表質量 |
4400g (含電池) |
|

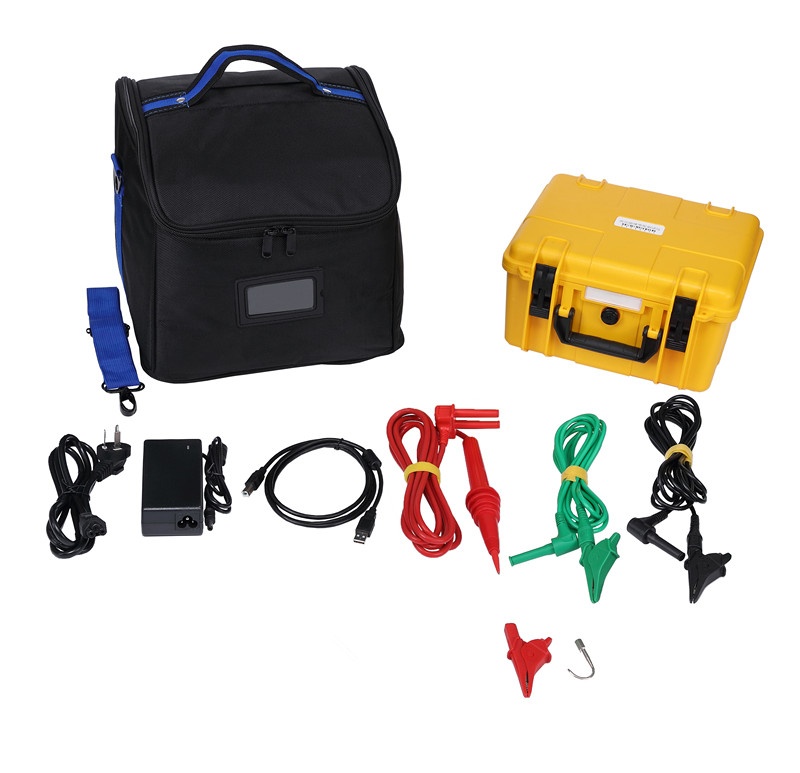

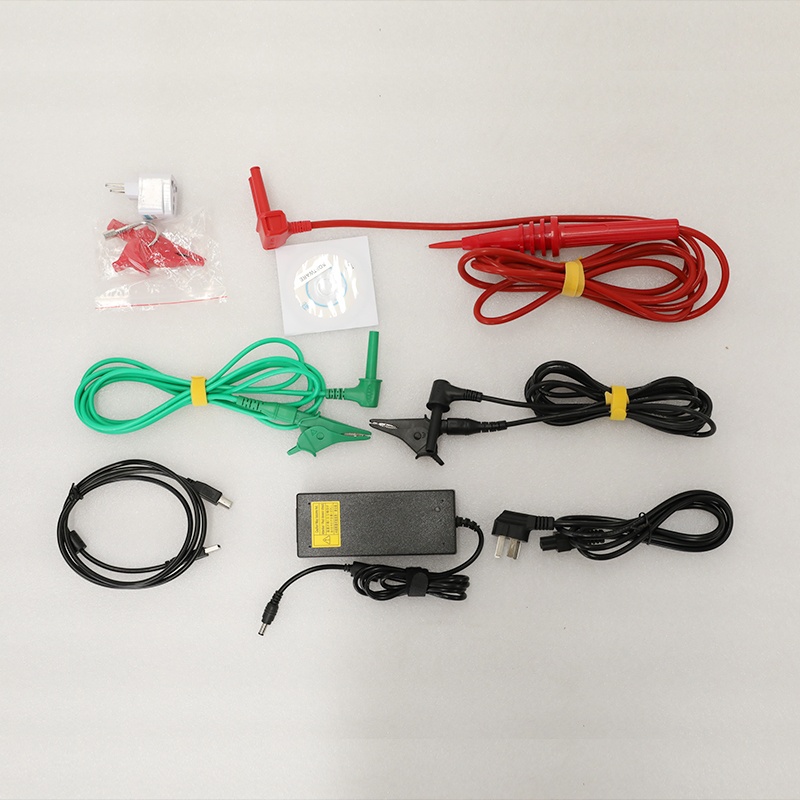

測試線 |
紅色高壓測試線1個（配鱷魚夾1個、掛鉤1個）， 綠色測試線1個， 黑色測試線1個 |
|
保護等級 |
合上蓋子IP65， 打開蓋子IP40 |
|
工作環境 |
-20℃～50℃；80%rh |
|
存儲環境 |
-25℃～65℃；80%rh |
|
絕緣電阻 |
50MΩ（1000v）（測試線路與外殼間） |
|
耐壓 |
AC 3Kv 50Hz 1min（測試線路與外殼間） |
|
適合安規 |
IEC61010-1，IEC61326-1 |
