功 能

接地電阻、土壤電阻率、直流電阻、接地電壓、交流電流、漏電流測量

電 源

DC 7.4V 2600mAh 可充鋰電池，電池充滿約 8.4V

背 光

可控背光，適合昏暗場所使用

測量方式

精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻

測量方法

二三四線法測量：變極法，測量電流 20mA Max

選擇法測量：變極法，測量電流 20mA Max

雙鉗法：非接觸互感測量法，測試電流 1mA Max

土壤電阻率：四極法 ( 溫納法 )

直流電阻：變極法

交流電流：鉗形電流互感器

對地電壓：平均值整流 ( P(S) - ES 接口間 )

測試電壓波形

正弦波

測試頻率

128Hz/111Hz/105Hz/94Hz( 自動選頻 )

短路測試電流

AC 20mA max

開路測試電壓

AC 40V max

電極間距范圍

1m ～ 100m

顯示模式

4 位超大 LCD 顯示，帶背光

測量指示

測量中 LED 閃爍指示， LCD 倒計數顯示

LCD 尺寸

128mm×75mm

LCD 顯示域

124mm×67mm

儀表尺寸

高寬厚： 280mm×260mm×160mm

電流鉗尺寸

高寬厚： 185mm×115mm×43mm

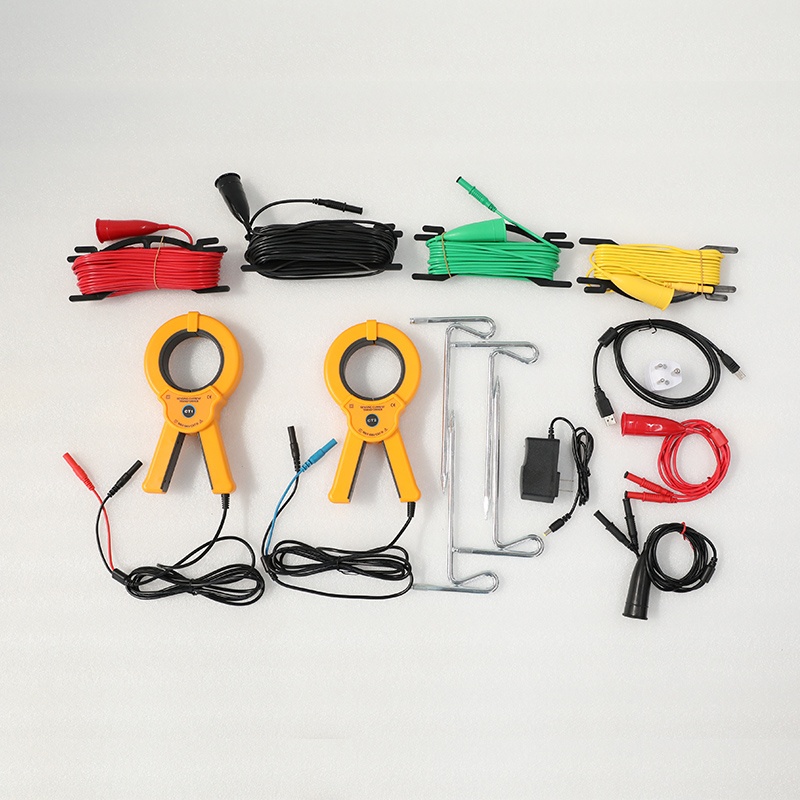

測 試 線

4 條：紅色 20m ，黑色 20m ，黃色 10m ，綠色 10m 各 1 條

簡易測試線

2 條：紅色 1.6m ，黑色 1.6m 各 1 條

輔助接地棒

4 根： φ10mm×150mm

電 流 鉗

2 把：藍黑插頭，紅黑插頭各 1 把

電流鉗口徑

φ68mm

電流鉗引線

長 2m

測量時間

交流電流：約 2 次 / 秒

對地電壓：約 2 次 / 秒

接地電阻：約 7 秒 / 次

測量次數

5000 次以上 ( 短路測試，測 1 次，停 30 秒再測 )

線路電壓

AC 600V 以下測量

通訊接口

具有 USB 接口，存儲數據可以通過軟件上傳電腦

通 訊 線

USB 通訊線 1 條，長 1.5m

數據保持

保持?jǐn)?shù)據時 “ HOLD ” 符號指示

數據存儲

2000 組， “ MEM ” 存儲指示，顯示 “ FULL ” 符號表示存儲已滿

數據查閱

查閱數據時 “ READ ” 符號指示

溢出顯示

超量程溢出時 “ OL ” 符號指示

電流鉗低電流指示

選擇法或者雙鉗法測量時 , 當 CT2 接收的電流信號低于 0.5mA 時，顯示 “ ” 符號 , 此時應檢查 CT2 電流鉗的鉗入方向

干擾測試

自動識別干擾信號，干擾電壓高于 5V 時 “ NOISE ” 符號指示

輔助接地測試

具有輔助接地電阻值測試功能， 0.00kΩ ～ 30.00kΩ(100 R + rC <50kΩ ， 100 R + rP <50kΩ)

報警功能

測量值超過報警設定值時， “ 嘟 -- 嘟 -- 嘟 --” 報警提示

電池電壓

當電池電壓降到約 DC 7.2V±0.1V 時，電池電壓低符號 “ ” 顯示，提醒儀表需進行充電

自動關機

開機 15 分鐘后自動關機

工作電流

背光： 25mA Max( 單獨背光耗電 )

待機： 25mA Max( 開機后背光關閉 )

測量： 150mA Max( 背光關閉 )

質 量

儀表： 2230g( 含電池 )

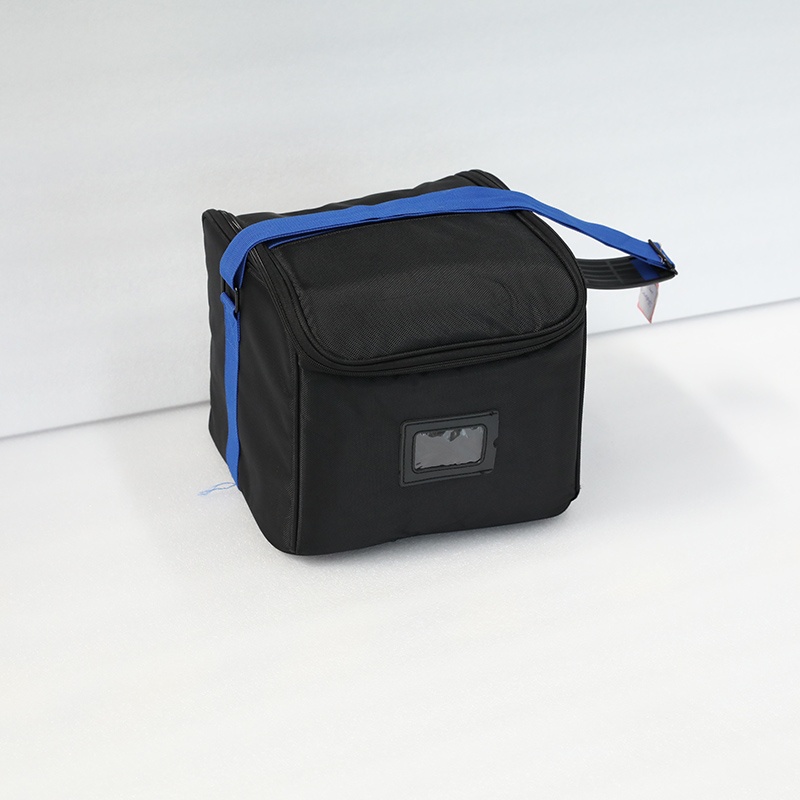

儀表包 915g

電流鉗： 1050g(2 把 )

測試線： 1560g( 含簡易測試線 )

輔助接地棒： 935g(4 根 )

工作溫濕度

-10℃ ～ 40℃ ； 80%rh 以下

存放溫濕度

-20℃ ～ 60℃ ； 70%rh 以下

防護等級

IP65 （合蓋時）

過載保護

測量接地電阻： C(H)-E 、 P(S)-ES 各端口間 AC 280V/3 秒

絕緣電阻

20MΩ 以上 ( 電路與外殼之間 500V)

耐 壓

AC 3700V/rms( 電路與外殼之間 )

電磁特性

IEC61326(EMC)

適合安規

IEC61010-1(CAT Ⅲ 300V 、 CAT IV 150V 、污染等級 2) ； IEC61010-031 ；

IEC61557-1( 接地電阻 ) ；

IEC61557-5( 土壤電阻率 ) ；

JJG 366-2004( 接地電阻表 ) ；

JJG 1054-2009( 鉗形接地電阻儀 ) 。
