SF6氣體基本特性了解一下

人看過 0 人點贊

　　SF6氣體具有高耐電強度，還有良好的理化特性。它是GIS的主要絕緣介質，是世界上目前最優良的絕緣介質和滅弧介質。具有無色、無味、無嗅、無毒、不燃燒特性；在常溫常壓下，化學性能穩定；與傳統絕緣介質相比，其絕緣性能和滅弧性能都要好得多。

SF6氣體是由最活潑的氟(F)原子和硫(S)原子結合而成，分子結構是全對稱的八面體，硫原子居中，六角是氟原子。

　　SF6氣體的主要物理特性如下表所示，它是迄今最理想的絕緣和滅弧介質。

　　①SF6是強電負性氣體

　　所謂電負性就是分子容易吸收自由電子形成負離子的特性，因而其耐電強度很高，在較均勻的電場中約為空氣耐電強度的2.5倍左右。與傳統的敞開式電器裝置相比，以壓縮的SF6氣體為絕緣的組合電器(GIS)的空間占有率可大大縮小。

　　②滅弧性能好

　　在交流電弧電流過零時，SF6氣體從導體向絕緣體的轉化速度非常快，即弧隙的介員強度恢復得很快。這是因為一方面SF6氣體在高溫下發生分解需要大量能量，因而對弧道產生強烈的冷卻作用，另一方面SF6氣體是電負性的氣體，由于SF6氣體中的負離子與電弧中的正離子結合，造成電弧中帶電粒子迅速減少，電弧間隙能很快恢復絕緣并能迅速滅弧。

　　③化學穩定性好

　　SF6氣體在常溫甚至較高的溫度下，一般不會發生化學反應，電器設備的最高允許溫度在150℃時，SF6氣態穩定。SF6氣體本身的分解溫度為500℃：在鋁和銅中，溫度達到200℃以上時，開始慢慢地發作化學反應；但與其余的金屬不發生劇烈的化學反應，在溫度超過150℃時與塑料發生微弱的化學反應。

　　④導熱性能好

　　SF6氣體的熱傳導性較差，但是氣體的傳熱效應并不是單純靠傳導作用，還有對流。傳熱的能力與分子的比熱有關，SF6氣體分子量較大，為146，同體積、同壓力的SF6氣體比空氣重，因此其對流散熱能力比空氣好。

　　⑤一般不易液化

特性	SF6
分子量(m)	146.07
分子直徑(m)	4.56*10^10
密度(氣態0.1MPa,20℃,kg/m^3)	6.16
臨界溫度(℃)	45.6
熔點(℃)	-50.8
升華點(0.1MPa,℃)	-63.8
臨界密度(kg/m^3)	0.725
介電系數(0.1MPa,25℃時)	1.002
氣體常數(N.m/(kg.k))	5.81
導熱系數(0.1MPa,25℃,W/m.k)	0.014
絕緣系數	1.07
熱容量(0.1MPa,30℃,J/kg.K)	94620
定壓比熱(0.1MPa,30℃,J/kg.K)	650

　臨界壓力值為3.81Pa，表示臨界溫度下，SF6氣體液化所需要的壓力。為了要保持SF6氣體處在氣態，其壓力值不可太高。GIS腔體中的壓力一般為0.4-0.6MPa斷路器中的氣壓一般也0.6-0.7MPa，均小于其液化氣壓。

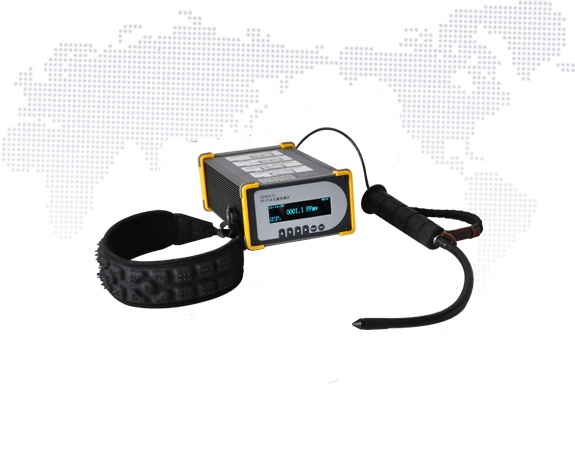

　　國電西高生產的GDWG-IV便攜式紅外SF6氣體定量檢漏測試儀是一款高精度、高靈敏度的運用非分散紅外（NDIR）技術來定位和量化泄漏的泄漏探測器。主要應用于電力行業GIS和SF6充氣式設備的泄露檢測。可對SF6氣體電氣設備進行定性及定量檢測。通過包扎法測出SF6氣體電氣設備的年泄漏率。同時該設備廣泛用于供電局、變電站、高壓開關公司、實驗室安全通風柜、科學試驗等多個領域的SF6氣體泄漏的檢測。

　　應用范圍：

　　高壓開關設備

　　直升飛機轉子葉片

　　氣體輸送系統

　　檢測滅火器

　　建筑物通風率研究

　　檢測危險物

　　貯存容器
