什么是GDFR交直流分壓器

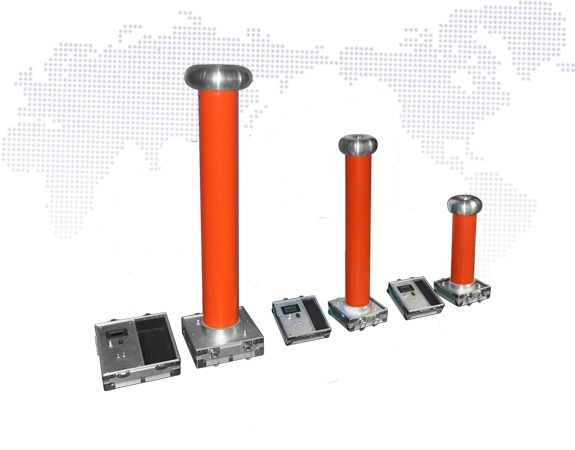

GDFR交直流分壓器，又可被稱為高壓數字表或阻容分壓器。是我司最新研發的專利產品。廣泛適用于發電廠、變電站、高壓電氣設備制造廠以及高電壓實驗室等場所。主要用于脈沖高壓、雷電高壓以及工頻高壓的測量。可根據客戶不同測量精度要求來選擇不同的精度的分壓器。可定制分壓比比例，性價比更高。

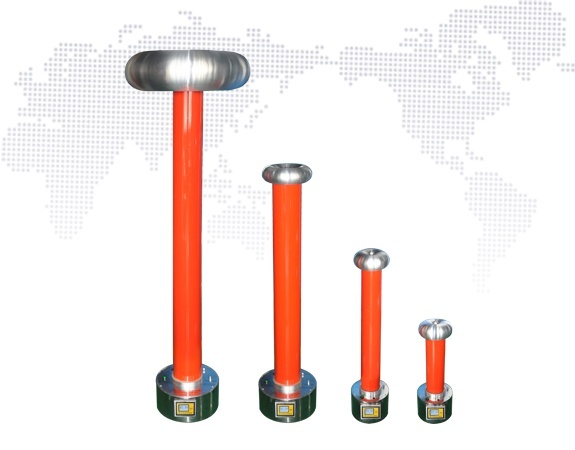

GDFR-D型系列高壓數字表（分壓器）采用阻容式分壓器和高阻數字表一體化設計，實現高壓測量與顯示，客戶可根據所測量電壓精度要求，來選擇不同的準確度。該系列最高準確度分別為：AC:0.5% DC:0.5%，若需更高準確度，可選擇我公司的高精度、高穩定度的交流校驗標準和直流校驗標準；采用電位屏蔽式高壓測量裝置，是我公司最新研發的產品，與其他公司同類產品相比，國電西高采用美國進口的填充介質，內部采用多種專利屏蔽技術，使該系列產品有更長的使用壽命和更高的穩定性，在該領域擁有絕大部分的市場占用量和市場美譽度。

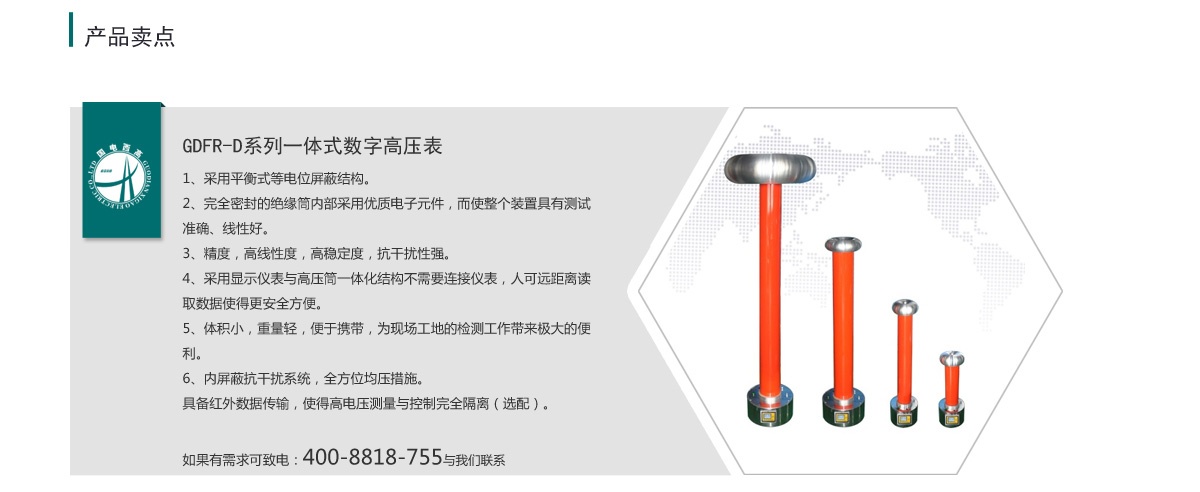

高壓數字表產品特點：

采用平衡式等電位屏蔽結構。
完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好。
高精度，高線性度，高穩定度，抗干擾性強。
采用顯示儀表與高壓筒一體化結構不需要連接儀表，人可遠距離讀取數據使得更安全方便。
體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。
內屏蔽抗干擾系統，全方位均壓措施。
可選擇增加峰值功能。
具備紅外數據傳輸，使得高電壓測量與控制完全隔離（選配）。

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

采用平衡式等電位屏蔽結構。
完全密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好。
高精度，高線性度，高穩定度，抗干擾性強。
采用顯示儀表與高壓筒一體化結構不需要連接儀表，人可遠距離讀取數據使得更安全方便。
體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。
內屏蔽抗干擾系統，全方位均壓措施。
可選擇增加峰值功能。
具備紅外數據傳輸，使得高電壓測量與控制完全隔離（選配）。

產品參數

基本型號	GDFR-D1-50G	GDFR-D1-100G	GDFR-D1-150G	GDFR-D1-200G	GDFR-D1-50H	GDFR-D1-100H	GDFR-D1-150H	GDFR-D1-200H
電壓等級（ kV ）	50	100	150	200	50	100	150	200
交流頻率（ Hz ）	阻容式：工頻純電容： 30~300Hz
精度等級	AC:1.0%/DC:0.5%				AC:0.5%/DC:0.5%
阻抗（ m Ω）	640	1280	2000	2640	640	1280	2000	2640
電容量（ pF ）	500	250	400/160	300	500	250	400/160	300
分壓比	1000:1 或 10000:1 特殊比例可定做
高度（ mm ）	500	650	900	1400	500	650	900	1400
尺寸（ mm ）	Φ 220*500	Φ 220*650	Φ 350*900	Φ 350*1400	Φ 220*500	Φ 220*650	Φ 350*900	Φ 350*1400
電纜阻抗（Ω）	75
電纜長度（ m ）	4	4	6	6	4	4	6	6
重量（ kg ）	7.2	7.9	11.6	16.8	7.2	7.9	11.6	16.8
填充介質	聚氨酯發泡劑
使用溫度范圍	0 ℃ ~45 ℃
相對濕度	<85%RH ，無凝露
海拔高度	<1500 米，高海拔地區可定做
使用場所限制	戶內使用或晴朗天氣條件下戶外使用
