局部放電檢測儀又可為稱局放儀，局放測試儀，局部放電測試系統（英文簡稱：Partial discharge tester）局部放電檢測儀是國電西高研制開發生產的一種新型儀器。基本上保持了原有局部放電檢測儀的優點和功能，并致力于縮小儀器體積、重量、使之成為名符其實的攜帶式儀器。

　　局部放電檢測儀專業名詞術語：

　　1、視在電荷量q

　　在試品兩端瞬時注入一定電荷量，使試品端電壓的變化和由局部放電本身引起的端電壓的變化相同，此注入量即為局部放電的視在電荷包量。

　　2、視在放電量校準器

　　視在放電量校準器是一標準電量發生器，試驗前它以輸出某固定電量加之試品兩端，模擬該試品在此電量下放電時局部放電檢測儀的響應，此時調整刻度系數，確定局部放電檢測儀的量程，以便在試驗時測量該試品在額定電壓下的視在放電量。因該放電量時以標準電量發生器比較后間接測出，而非直接測出，故此放電量稱為“視在放電量”。校正電量發生器是測量局部放電時必備的儀器，它的性能參數直接關系到測試結果的準確性。

　　視在放電量校準器由校準脈沖電壓發生器和校準電容串聯組成，其參數主要包括：脈沖波形上升時間、衰減時間、內阻、脈沖峰值、校準電容值等。

　　校準脈沖電壓發生器電壓波形上升時間為從0.1U0到0.9U0的時間，衰減時間定義為從峰值下降到0.1U0的時間。

　　3、時間窗(門單元)

　　時間窗是為防止大于局部放電的干擾信號進入峰值檢波電路而設計的一種電路裝置。因在實際試驗時，尤其是在現場做試驗時，不可避免地會引入一些干擾，所以，時間窗的使用更顯得重要。

　　時間窗的工作原理是把橢圓掃描時基分成導通(加亮區域)和截止(未加亮區域)兩部分,通過改變時間窗的位置和寬度將放電脈沖置于導通(加亮區域)，干擾脈沖置于截止(未加亮區域)，此時儀表讀數即為放電脈沖數值，而干擾則不論大小，皆不會影響放電脈沖數值。若此時兩個時間窗同時關閉，則儀表讀數為整個橢圓上脈沖之峰值。

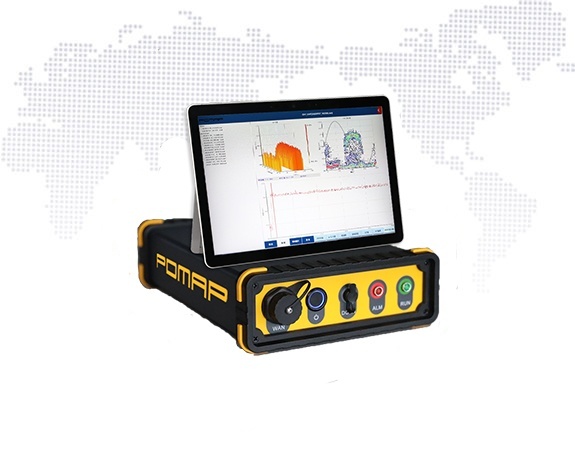

　　武漢國電西高電氣有限公司是專業生產局放儀的實力廠商。GDPD-414H手持式局部放電檢測儀，可根據不同被測品可以靈活配置各種不同傳感器，其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測；超聲波和UHF適用于對GIS的絕緣狀態進行檢測；使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析，判斷放電能量大小和可能部位，在電力、鐵路等得到廣泛應用。
