耐壓測試儀接線圖
耐壓測試儀接線步驟
(1)控制箱的電源接線：
一根標準單相電源線，連接交流220V電源。
(2)控制箱的連接線：
一套2芯線，從控制臺的輸出端連接到試驗變壓器的輸入端。另一套兩根線里面包含綠線和黑線，控制臺和變壓器之間的端子一一對應,分別為電壓-電壓（綠線）和地-地（黑線）。
(3)變壓器的地線
變壓器的地必須接地，用一根帶夾子的細黑色一端接到變壓器的地端子，另一端接可靠的大地。

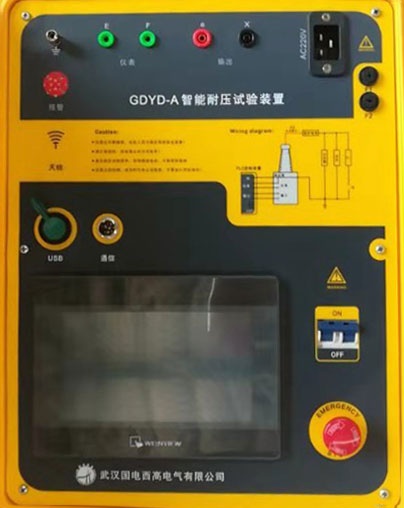

2、耐壓測試儀生產廠家國電西高GDYD-A智能絕緣耐壓測試儀的面板結構圖
USB接口：用于連接外部U盤，導出試驗數據。
觸摸屏： 7寸彩色觸摸屏，實現設備的全部人機交互功能。
電源開關：工作電源，帶通電指示燈。
通信接口：遠程同屏通信控制。
電源按鈕：緊急情況下快速切斷電源
輸出端口：連接變壓器輸入
儀表端口：連接變壓器儀表繞組
電源插座：連接220V市電
F1、F2：用于保護主回路和控制回路的保險
接地柱：用于儀器保護接地
國電西高自主研發生產高壓耐壓測試儀,絕緣耐壓測試儀，工頻耐壓試驗裝置產品型號參數豐富，專注電測近20年，更多耐壓測試儀價格快來問我。
