變頻串聯諧振試驗成套裝置_GIS變頻串聯諧振試驗裝置就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，更為了提高產品性價比，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，您可撥打熱線電話，或直接點擊右測“在線交流”，聯系我司技術部為您量身制定選型方案

變電站變頻串聯諧振試驗裝置，該系列耐壓裝置主要針對220kV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。變電站變頻串聯諧振試驗裝置既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

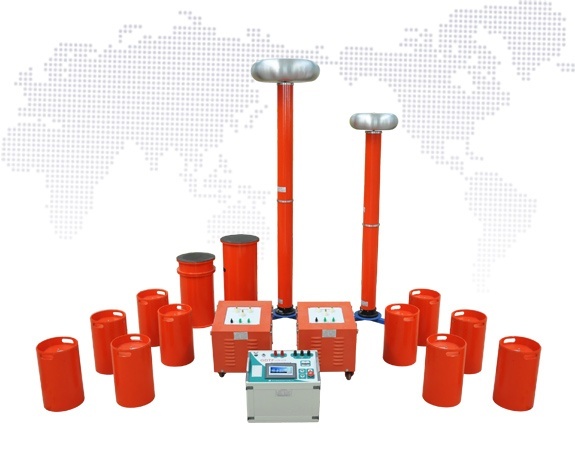

變電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

產品參數

產品參數

額定輸出電壓： 0～800kV（AC有效值）及其以下
輸出頻率： 20～300Hz
諧振電壓波形：純正弦波，波形畸變率＜1.0%
最大試驗容量： 1000kVA及其以下
工作制：滿功率輸出下，一次連續工作時間15min
品質因數： 30～90
頻率調節靈敏度： 0.1Hz，不穩定度＜0.05%
工作電源： 380/220V±15%/50Hz±5%

變電站變頻串聯諧振試驗裝置系列產品配置及適用范圍

產品型號	輸入電壓(v)	輸出電壓(kV)	容量(kVA)	適用范圍	主要配置
GDTF-108/108	380	0-108	108	31500kVA及以下35kV電力變 35kVA斷路器及閉母線、絕緣子 10kV（300 m㎡）電纜2000m 35kv（300 m㎡）電纜500m	5kW變頻源1臺 5kVA勵磁變1臺電抗器4臺27kV/1A 分壓器100kV
GDTF-216/216	380	0-216	216	110kVA斷路器及母線 110kVA GIS≤10隔斷 35kv（300 m㎡）電纜1500m 10kV（300 m㎡）電纜3km 110kv全絕緣主變壓器	10kW變頻源1臺 10kVA勵磁變1臺電抗器4臺54kV/1A 分壓器200kV
GDTF-270/270	380	0-270	270	110kV GIS開關和電力變 10kV（300 m㎡）電纜5km 35kV（300 m㎡）電纜2km	15kW變頻源1臺 15kVA勵磁變1臺電抗器5臺54kV/1A 分壓器300kV
GDTF-200/400	380	0-400	200	220kV GIS 開關和電力主變 110kV GIS 開關和電力主變	10kW 變頻源 1 臺 10kVA 勵磁變 1 臺電抗器 4 臺 100kV/0.5A 分壓器 400kV
GDTF-400/400	380	0-400	400	220kV GIS 開關和電力變 10kV （300 m ㎡）電纜 4km 35kV （300 m ㎡）電纜 1km	20kW 變頻源1 臺 20kVA勵磁變 1 臺電抗器 4臺 100kV/1A 分壓器 400kV
GDTF-520/260	380	0-260	520	110KVA 斷路器及母線 110kVA GIS≤10 隔斷 110kV （300 m ㎡）電纜 800m 35kv （300 m ㎡）電纜 3km 10kV （300 m ㎡）電纜 6km 110kv 全絕緣主變壓器	25kW 變頻源 1 臺 25kVA 勵磁變 1 臺電抗器 4 臺 65kV/2A 分壓器 300kV
GDTF-500/500	380	0-500	500	220kVA 及以下電壓互感器電流互感器 220kVA 及以下穿墻套管 220kVA 及以下支柱絕緣子、隔離開關 220kV 及以下斷路器 220kV 及其以下絕緣工器具	20kW 變頻源 1 臺 20kVA 勵磁變 1 臺電抗器 4 臺 125kV/1A 分壓器 500kV
GDTF-600/600	380	0-600	600	110kV （ 300 m ㎡）電纜 800m 35kv （ 300 m ㎡）電纜 110m 35-220kV GIS 、主變、開關、絕緣子	30kW 變頻源 1 臺 30kVA 勵磁變 1 臺電抗器 5 臺 120kV/1A 分壓器 600kV
GDTF-800/800	380	0-800	800	110kV （ 300 m ㎡）電纜 800m 220kv （ 300 m ㎡）電纜 500m 35-500kV GIS 、主變、開關、絕緣子	40kW 變頻源 1 臺 40kVA 勵磁變 1 臺電抗器 4 臺 200kV/1A 分壓器 800kV
