GDTF系列

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

GDTF系列電纜變頻串聯諧振試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。變頻諧振價格_變頻串聯諧振多少錢【400-8818-755詢價熱線】

GDTF系列電纜變頻串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。

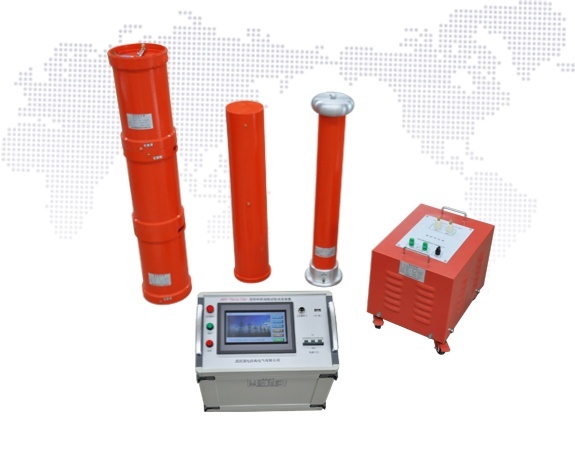

GDTF系列電纜變頻串聯諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

產品特點

35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生；
本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；
電源采用220V單相電源或380V單相電源，方便現場取電；
電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生；
本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；
電源采用220V單相電源或380V單相電源，方便現場取電；
電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。

產品參數

產品參數

額定輸出電壓：0～66kV(有效值)及以下
輸出頻率：20～300Hz
諧振電壓波形：正弦波，波形畸變率≤1%
滿負載工作時間：連續工作時間60min
系統品質因數：最大負載下≥20
頻率調節：細度0.1Hz，不穩定度≤0.01%
工作電源：220V或380V單相市電

產品配置及適用對象

產品型號	輸入電壓 (V)	輸出電壓 (kV)	容量 (kVA)	適用范圍	主要配置
GDTF-44/22	380	0--22	44	10kV 電纜 ≤ 1kM(300m ㎡ )	2.5kW 變頻源 1 臺、 2.5kVA 勵磁變 1 臺、電抗器 2 臺 22kV/1A 、分壓器 25kV
GDTF-88/22	380	0--22	88	10kV 電纜 ≤ 2kM(300m ㎡ )	4kW 變頻源 1 臺、 4kVA 勵磁變 1 臺、電抗器 2 臺 22kV/2A 、分壓器 25kV
GDTF-132/22	380	0--60	132	10kV （ 300 m ㎡）電纜 3km 、 35kV （ 300 m ㎡）電纜 1km	6kW 變頻源 1 臺、 6kVA 勵磁變 1 臺、電抗器 3 臺 22kV/2A 、分壓器 60kV
GDTF-176/22	380	0--60	176	10kV （ 300 m ㎡）電纜 4km 、 35kV （ 300 m ㎡）電纜 1km	7.5kW 變頻源 1 臺、 7.5kVA 勵磁變 1 臺、電抗器 4 臺 22kV/2A 、分壓器 60kV
