GDTF系列電纜變頻串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。
串聯諧振耐壓設備型號_母線交流耐壓試驗原理【有不懂的快來咨詢我吧】

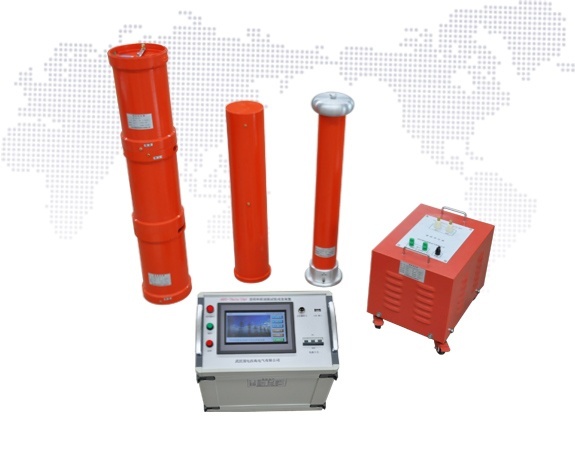

GDTF系列電纜變頻串聯諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

產品特點

35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生；
本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；
電源采用220V單相電源或380V單相電源，方便現場取電；
電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

GDTF系列電纜變頻串聯諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

產品特點

35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生；
本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；
電源采用220V單相電源或380V單相電源，方便現場取電；
電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。

產品參數

產品參數

額定輸出電壓：0～66kV(有效值)及以下
輸出頻率：20～300Hz
諧振電壓波形：正弦波，波形畸變率≤1%
滿負載工作時間：連續工作時間60min
系統品質因數：最大負載下≥20
頻率調節：細度0.1Hz，不穩定度≤0.01%
工作電源：220V或380V單相市電

產品配置及適用對象

產品型號	輸入電壓 (V)	輸出電壓 (kV)	容量 (kVA)	適用范圍	主要配置
GDTF-44/22	380	0--22	44	10kV 電纜 ≤ 1kM(300m ㎡ )	2.5kW 變頻源 1 臺、 2.5kVA 勵磁變 1 臺、電抗器 2 臺 22kV/1A 、分壓器 25kV
GDTF-88/22	380	0--22	88	10kV 電纜 ≤ 2kM(300m ㎡ )	4kW 變頻源 1 臺、 4kVA 勵磁變 1 臺、電抗器 2 臺 22kV/2A 、分壓器 25kV
GDTF-132/22	380	0--60	132	10kV （ 300 m ㎡）電纜 3km 、 35kV （ 300 m ㎡）電纜 1km	6kW 變頻源 1 臺、 6kVA 勵磁變 1 臺、電抗器 3 臺 22kV/2A 、分壓器 60kV
GDTF-176/22	380	0--60	176	10kV （ 300 m ㎡）電纜 4km 、 35kV （ 300 m ㎡）電纜 1km	7.5kW 變頻源 1 臺、 7.5kVA 勵磁變 1 臺、電抗器 4 臺 22kV/2A 、分壓器 60kV
