??沖擊電壓發生器沖擊電壓試驗的原理及沖擊試驗程序，沖擊電壓是單次瞬態過程，因此沖擊電壓試驗對電壓幅值、電壓波形及電壓次數三個試驗量有不同的要求。

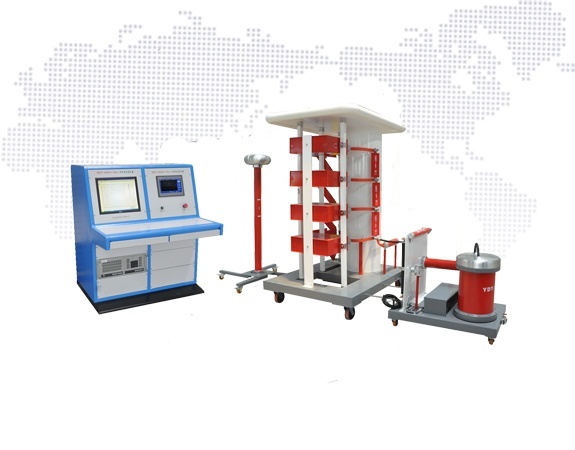

國電西高GDCY系列沖擊電壓發生器

??1、電壓幅值：

??對于不同的試品和不同的試驗要求，應該施加相應的沖擊電壓幅值。通過控制沖擊電壓發生器的充電電壓可以調節沖擊電壓的幅值，這是容易理解的。需要注意的是，沖擊電壓幅值與充電電壓之間的對應關系為：

??UP = UC * n * η

??UP ：沖擊電壓幅值

??UC：沖擊電壓發生器充電電壓(每級)

??n ：沖擊電壓發生器使用的級數

??η：沖擊電壓發生器的效率

??2、電壓波形：

??沖擊電壓發生器沖擊電壓試驗常用到的波形有標準雷電沖擊波形、 波尾截斷的標準雷電沖擊波形、標準操作沖擊波形、陡波波形及其他特殊要求的波形。對于波形參數的定義可參考GB/T16927《高電壓試驗技術》的規定。

??這里需要特別提出的是，沖擊電壓試驗回路的輸出波形與試品、試驗設備的部件接入及周圍接地體的距離都有密切關系，因此沖擊試驗的難點及大部分工作也就是調波工作。能否獲得滿足標準準要求的沖擊波形是沖擊試驗的關鍵。

??通常指的波形調節就是調節沖擊波形的波頭時間和波尾時間，對于截波試驗還要求調節截斷時間，對于陡波試驗則要求調節波形的陡度。

??以電容負載為例說明調波的步驟：

??初選調波電阻值：

??要得到所需的沖擊波形，需調節波頭、波尾電阻，因影響因素很多，其阻值難于事前確定，可用下式初定選取：

??式中：R1—波頭電阻阻值kW，R2—波尾電阻值W，C1—本體沖擊電容mF，C2—負荷電容mF，包括試品入口電容，沖擊分壓器電容、各寄生電容，t1—沖擊波頭時間ms，t2—沖擊波尾時間ms。

??調節沖擊波形、確定效率：

??接入初選的調波電阻、被試品、沖擊分壓器，用發生器產生約0.6倍試驗電壓值的沖擊電壓，調節電阻使沖擊波形達到要求。用示波器拍攝波形，求得效率，確定正式試驗時的充電電壓值。

??實際上，對于不同的被試品，特別是小電感負載，沖擊電壓發生器的調波fei常復雜，可能需要改變沖擊電壓發生器本體的連接方式，采用多級并聯再串聯等連線方式。因此需要在實際使用中積累經驗。

??3、電壓次數：

??在確定了電壓幅值和電壓波形后，剩下的工作就是要根據需要確定施加電壓的次數。應該注意的是，沖擊電壓發生器沖擊電壓波形有正負極性，應該明確各極性下的加壓次數。還應該考慮每次施加電壓的間隔時間。
