GDYT系列

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

本套設備主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓試驗，用于檢驗各種絕緣材料、絕緣結構的耐受工頻電壓的絕緣水平。同時也可對上述產品進行局部放電的測量。無局放試驗裝置廠家_無局放耐壓試驗裝置價格-詢價撥打：400-8818755

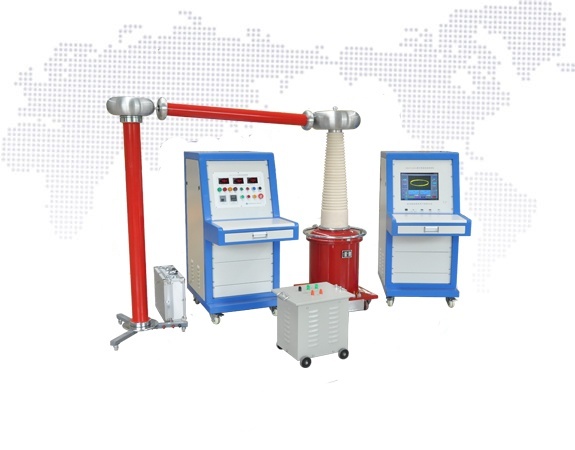

產品組成：

工頻耐壓試驗裝置：控制無局放試驗變壓器輸出指定的高電壓；
局放檢測儀：分析檢測被試品產生的放電脈沖，多種方式顯示脈沖波形進行分析；
無局放試驗變壓器：無局放試驗變壓器主要是為整套試驗裝置提供穩定的高壓電源；
隔離濾波裝置：將試驗變壓器提供的高壓電源經過隔離濾波裝置變成較純凈的高壓電源；
無局放耦合電容器：取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量；
保護電阻：保護高壓試驗設備和被試品；

產品特點

成功研制無局部放電環氧絕緣筒，局部放電量小。
阻抗電壓低，優于國標規定。
采用自動控制技術，自動化程度高，抗干擾能力強。
采用快速電子保護裝置，可靠性高。

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

工頻耐壓試驗裝置：控制無局放試驗變壓器輸出指定的高電壓；
局放檢測儀：分析檢測被試品產生的放電脈沖，多種方式顯示脈沖波形進行分析；
無局放試驗變壓器：無局放試驗變壓器主要是為整套試驗裝置提供穩定的高壓電源；
隔離濾波裝置：將試驗變壓器提供的高壓電源經過隔離濾波裝置變成較純凈的高壓電源；
無局放耦合電容器：取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量；
保護電阻：保護高壓試驗設備和被試品；

產品特點

成功研制無局部放電環氧絕緣筒，局部放電量小。
阻抗電壓低，優于國標規定。
采用自動控制技術，自動化程度高，抗干擾能力強。
采用快速電子保護裝置，可靠性高。

產品參數

型號規格 Model	額定容量 Reted Capacity (KVA)	高壓電壓 High Voitage (KV)	低壓電壓 Low Voitage (KV)	頂罩外徑x高 (mm)	重量 Weight
GDYT-5/50	5	50	0.22/0.38	320x450	42
GDYT-50/50	50	50	0.22/0.38	850x945	360
GDYT-10/100	10	100	0.22/0.38	570x725	150
GDYT-50/100	50	100	0.22/0.38	850x1000	400
GDYT-100/100	100	100	0.22/0.38	850x1000	800
GDYT-15/150	15	150	0.22/0.38	1165x1400	500
GDYT-75/150	75	150	0.22/0.38	1350x1570	1100
GDYT-150/150	150	150	0.38/0.6	1350x1570	1400
GDYT-20/200	20	200	0.22/0.38	1165x1850	760
GDYT-100/200	100	200	0.22/0.38	1450x1950	1800
GDYT-200/200	200	200	0.38/0.6	1800x1950	3100
GDYT-25/250	25	250	0.22/0.38	1250x2200	1250
GDYT-150/250	150	250	0.38/0.6	1450x2200	1900
GDYT-250/250	250	250	0.38/0.6	2000x2300	3100
GDYT-500/250	500	250	3/6	200x2600	5800
GDYT-1000/250	1000	250	3/6	2200x2600	8200
GDYT-30/300	30	300	0.22/0.38	1350x2300	1350
GDYT-150/300	150	300	0.38/0.6	1450x2500	2100
GDYT-300/300	300	300	0.38/0.6	1700x2500	3700
GDYT-600/300	600	300	0.6/3	2000x2650	6100
GDYT-900/300	900	300	3/6	2000x2650	7400
GDYT-400/400	400	400	0.6/3	1800x3500	4100
GDYT-800/400	800	400	3/6	2200x3600	11000
GDYT-1200/400	1200	400	3/6	2600x4200	15000
GDYT-1600/400	1600	400	3/6/10	2600x4200	19000
GDYT-150/500	150	500	0.6/3	2600x4500	6800
GDYT-250/500	250	500	0.6/3	2600x4500	7800
GDYT-500/500	500	500	0.6/3	2600x4500	9800
GDYT-1000/500	1000	500	3/6	3000x4600	18500
GDYT-2000/500	2000	500	3/6/10	3000x4600	28000
GDYT-165/550	165	550	0.6/3	3400x5000	9100
GDYT-550/550	550	550	3/6/10	3400x5000	14000
GDYT-1100/550	1100	550	3/6/10	3400x5100	22000
GDYT-2200/550	5500	550	3/6/10	3400x5100	31000
