串聯諧振耐壓裝置（又可稱為串聯諧振）該設備是電力預防性試驗中針對大容量、高電壓試驗對象進行交流耐壓的諧振裝置，由變頻電源、勵磁變壓器、電抗器、補償電容器和電容分壓器組成的成套耐壓裝置，原理簡單，工藝復雜，通過改變諧振系統的電感量和試驗頻率，使回路處于諧振狀態，從而達到試驗的目的。

　　由于耐壓裝置的容量、電壓等級的設計取決于試品的電容量C，試驗電壓U試驗頻率f。變頻電源：首先采用的是SPWM（脈沖寬度調制）控制技術和IGBT組成電路，在串聯諧振電路中提純凈的正弦波，對輸出頻率和電壓范圍可調，實現手動試驗，自動試驗和半自動試驗的控制方式，監測串、并聯諧振裝置的電壓、電流、故障等。勵磁變壓器：勵磁變壓器的設計原理等同于電力變壓器的設計原理，但是在串、并聯諧振裝置系統中主要是提供成套設備的穩定度，提高試驗電源的容量。

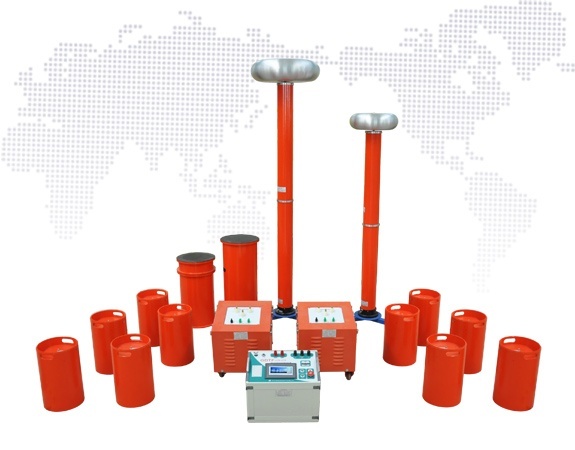

國電西高GDTF系列變電站變頻串聯諧振試驗裝置

　　電抗器：一個導體通電時就會在其所占據的一定空間范圍產生磁場，所以所有能載流的電導體都有一般意義上的感性，然而通電長直導體的電感較小，所產生的磁場不強，因此電抗器是導線繞成螺線管形式，電抗器根據容量大小，分為干式電抗器和油浸式電抗器，所以，電抗器主要是提供電感量，通過調節頻率（30-300Hz）達到于試品電容諧振產生交流試驗電壓，可以通過調整并聯電抗器的數量來調整試驗電壓和容量。

　　電容分壓器：電容分壓器通過分壓比實現高壓電壓的監測與控制，當設定好變頻電源的目標電壓之后，試驗時，全自動控制的采集信號主要來自于分壓器，包括發生擊穿閃絡保護之后的擊穿電壓值。

　　補償電容器：補償電容器是針對大容量諧振試驗裝置，小容量試驗對象進行電容補償的一種附加設備，可根據設計時考慮的使用條件，進行配置，實際應用中，也可以通過補償電容器對頻率進行小范圍的調整。

　　串聯諧振耐壓試驗裝置常用于電力電纜、變壓器、GIS開關等電力設備的工頻耐壓。總的來說，是一套非常實用的串聯諧振試驗裝置。
