使用沖擊電壓發生器必須注意的幾大事項：

　　1、依據我國標準及有關技術條款確認試驗類型及各端子的試驗電壓，并根據不同繞組的試驗電壓確定所使用的沖擊電壓發生器及分壓器的變比，對具有分接的三相變壓器的雷電沖擊一般選擇在兩個極限分接和額定分接進行試驗。

　　2、所有連接線應盡可能短所有的接地都應是低阻抗且規范聯結，避免產生干擾。

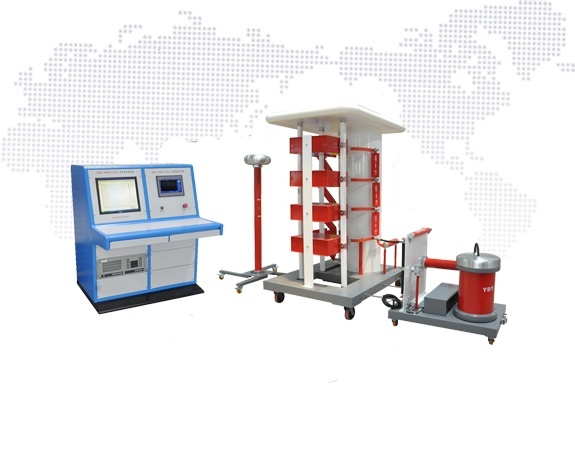

國電西高GDCY系列沖擊電壓發生器

　　3、變壓器裝配完好，注入合格的絕緣油，到達規定的油位，不同的電壓等級的變壓器應滿足相應的注油、靜放工藝要求，對可能積氣的部位進行放氣。

　　4、將變壓器油箱的接地端子一點接地，鐵心和夾件也應可靠接地。

　　5、接線完畢后，將主電源接通，打開測量設備及控制設備的電源，測試人員調試沖擊電壓發生器并完成全部的試前準備工作，加電人員必須在和監護人員取得聯系后才能拿開接地桿，進行加電。

　　6、對所接的裸銅線要注意絕緣距離，防止外部閃絡。

　　7、一般在帶試品的情況下，降低電壓(一般為試驗電壓的50%)對施加在試品線段的電壓幅值和波形參數進行校正和調整。按GB/T76927.1-1999的規定，試驗時采用的標準波形為：

　　a、雷電沖擊全波：1.2/50us

　　b、雷電沖擊截波：截?cái)鄷r(shí)間2--6us，過零系數不大于0.3。

　　注：以上的容許偏差為規定值與測量值之間的容許偏差，不是指測量誤差。

　　8、當中性點直接加壓時，允許波頭時間≤13S，為保證波尾時間，允許高壓線段經電阻接地，但應注意測量支撐端電壓，并保證不超過試驗電壓的75%。

　　9、對自耦連接的變壓器被試?yán)@組的非試端子可以通過小于400歐姆的電阻接地。

　　10、當被試?yán)@組是全絕緣或三角形連結繞組時，被試?yán)@組的非是端子，允許通過電阻接地。

　　11、非試?yán)@組的線端子可以經電阻接地，這將使試品的被試?yán)@組的有效電感顯著增大；但必須保證非試?yán)@組端子上的電壓不超過該繞組的額定耐受電壓的75%(對于星形聯接繞組)或50%(對于三角形連結繞組)。
