技術特點

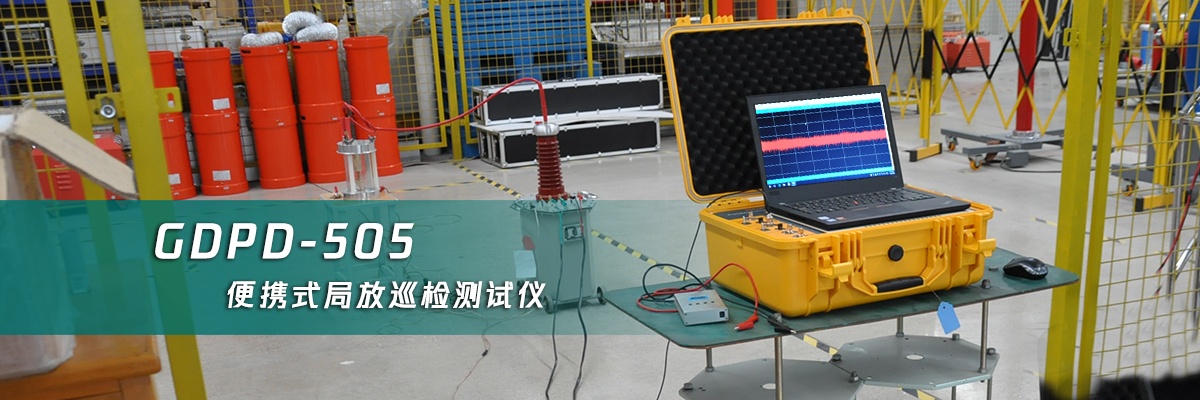

我司根據多年高壓電氣設備局放檢測經驗設計生產出使用于變壓器、GIS、開關柜、電纜、避雷器以及互感器等高壓電氣設備局放帶電巡檢的便攜式局部放電檢測儀。根據被試品的不同特點配備不同傳感器采集信號，從而實現多種高壓電氣設備的局放帶電巡檢，有效檢測設備絕緣劣化、擊穿以及閃絡等現象。

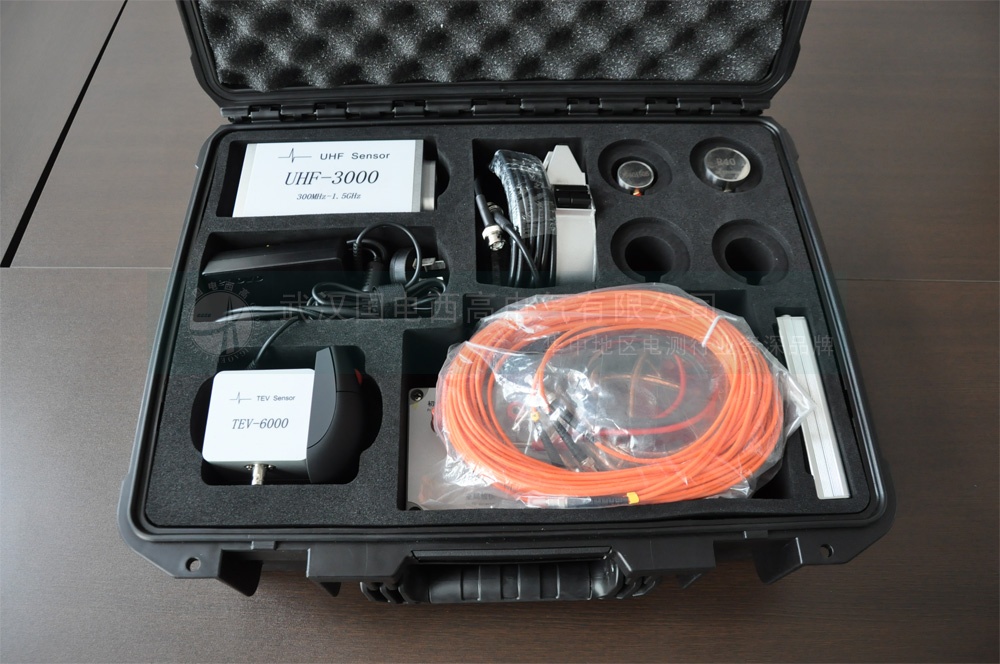

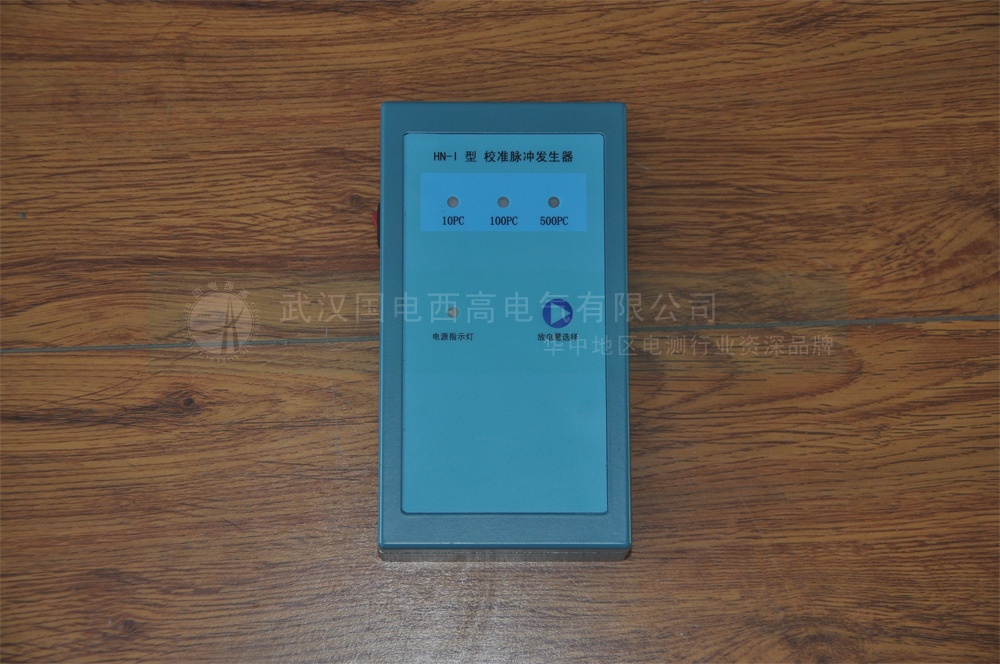

本款局放包括檢測主機、局放檢測軟件、高頻電流互感器（HFCT）、聲電一體式傳感器、方波發生器等，還可根據實際需要選配不同傳感器及配件。

產品特點

• 便攜式設計，堅固耐用，使用方便

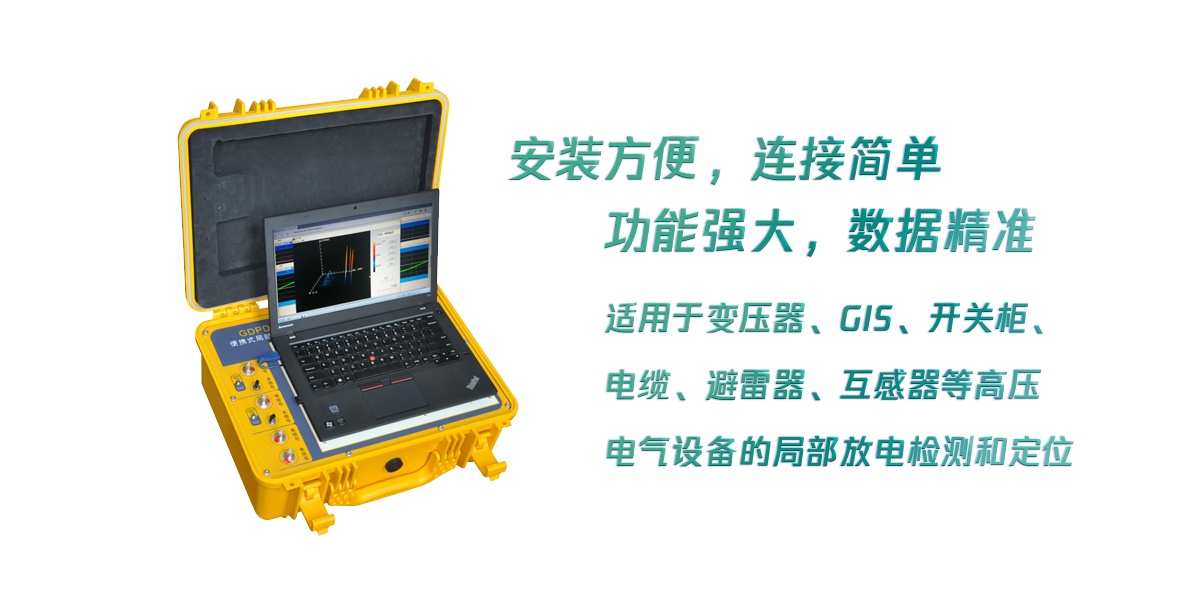

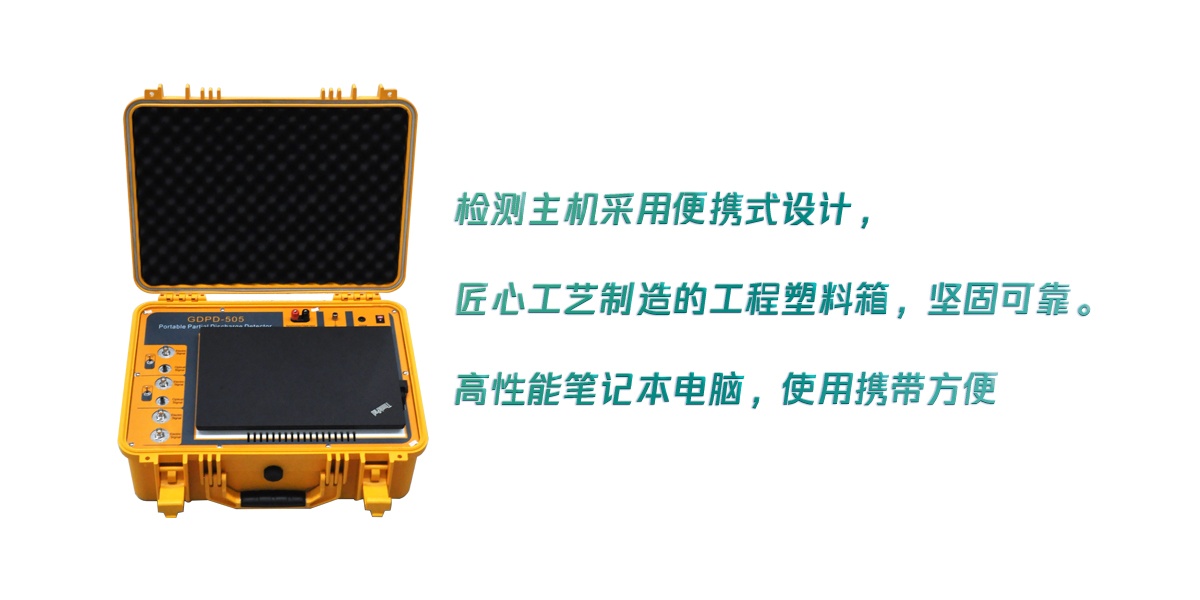

           檢測主機為便攜式設計，殼體堅固可靠，選用14英寸高性能筆記本電腦，系統內置20AH鋰電池，無需提供外部供電可以工作長達4個小時。

• 抗干擾能力較強，檢測數據準確

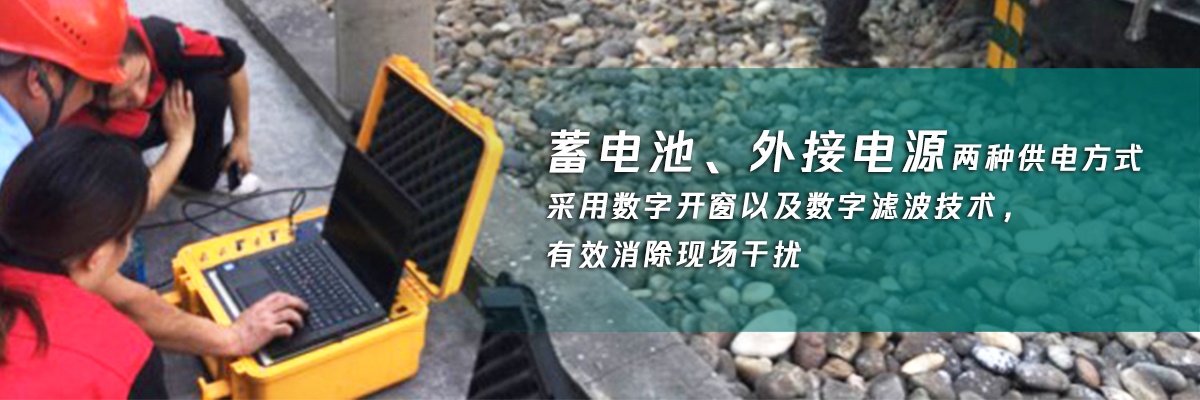

           利用數字濾波技術，可以有效地消除現場干擾，在強干擾環境下也能實現局部放電測量。

• 高靈敏度的傳感器，能夠靈敏反映設備內部的局部放電狀態

           超聲傳感器采用目前最先進的技術，實際應用驗證，可檢測到微弱的放電信號，確保可以有效檢測到高壓設備內部的局部放電信號。
           高頻電流互感器使用高強度的工程塑料構成，內部采用金屬屏蔽，不僅減少了外部磁場對傳感器檢測精度的影響，而且防止金屬外殼與外部電壓產生放電。

• 安裝簡單方便

           非接觸式超聲傳感器前端增加超聲聚能裝置，在高壓電纜巡檢方面操作簡單而且安全。
           高頻電流互感器為圓形或矩形開口式設計，便于卡裝在不同接地線上。

• 系統采用多通道數據采集

           可同時對局部放電產生的電磁波、超聲波等信號進行綜合分析處理。

• 連接簡單方便

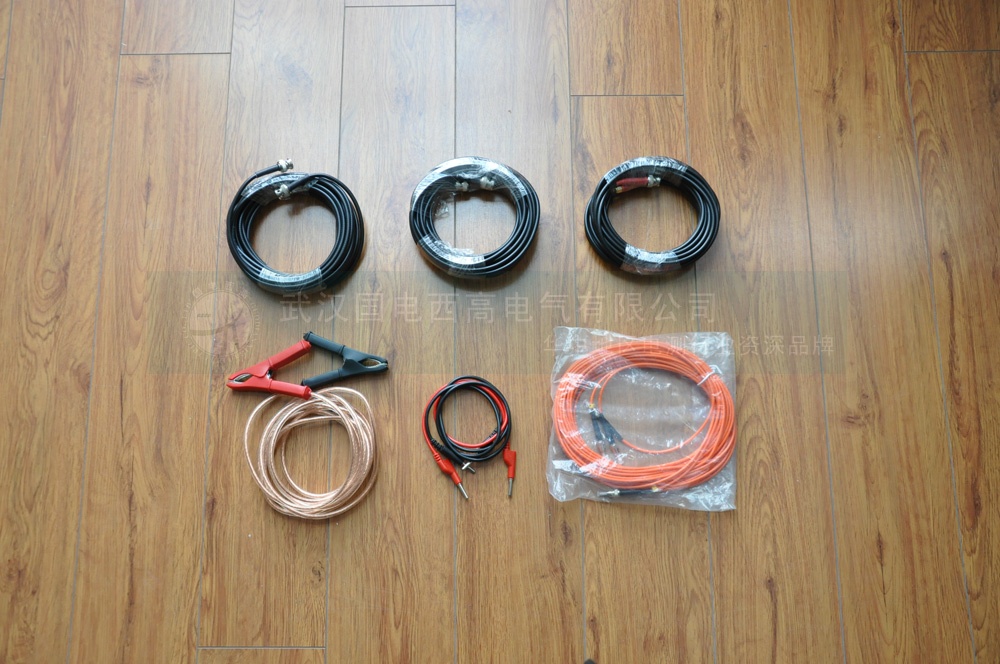

           系統采用統一的連接方式，傳感器與主機之間均采用BNC接口方式，便于使用。

• 軟件功能強大

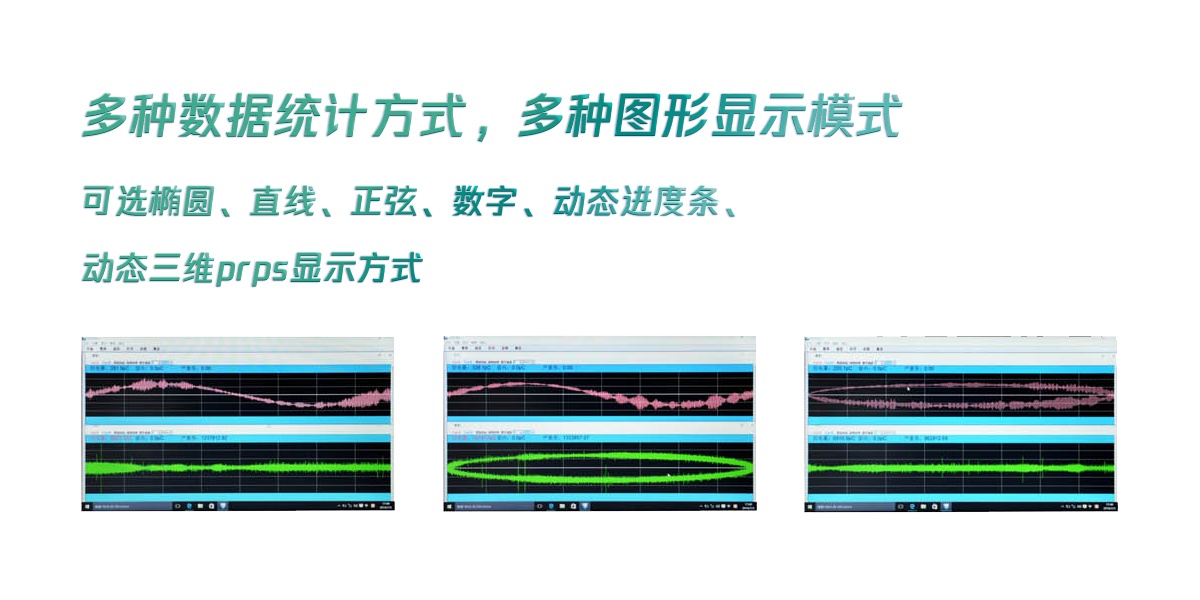

           具有局部放電測量、分析，局部放電重復放電次數n的測量、分析，抗固定干擾，抗動態干擾，自由選擇橢圓、直線、正弦顯示方式，窗口局部進行詳細測量、觀察放電脈沖，試驗電壓、電流和局部放電同時測量，兩道自動定時保存實驗數據，兩通道手動或隨時保存實驗數據，隨時存儲波形，重新顯示、分析過去已保存的試驗波形，增益范圍每通道六檔粗調，每檔隨意細調，數字開窗技術、可避免干擾對測量的影響，相位開窗、單窗、雙窗任選，360度內自由開窗，測量有效地抑制干擾脈沖信號，并同時測量兩個試品或一個試品的多個測量點的局部放電信號，方便地分析局部放電信號的來源，內、外同步隨意選擇。

• 本軟件局部放電顯示結果符合IEC60270標準，可使用pC值以及mV值兩種方式來顯示。

產品參數

主機技術參數
測量通道	2-4 個獨立測量通道
采樣速率	每通道最大 100MHz
檢測靈敏度	1pC
測量范圍	1pC ～ 10000pC
動態范圍	大于 80dB
測量頻帶為 3dB 帶寬	10kHz ～ 30MHz
數字濾波器	在 50kHz – 30MHz 范圍內任意設置
電源	AC220V±10% ；頻率 50Hz ；功率＜ 50W

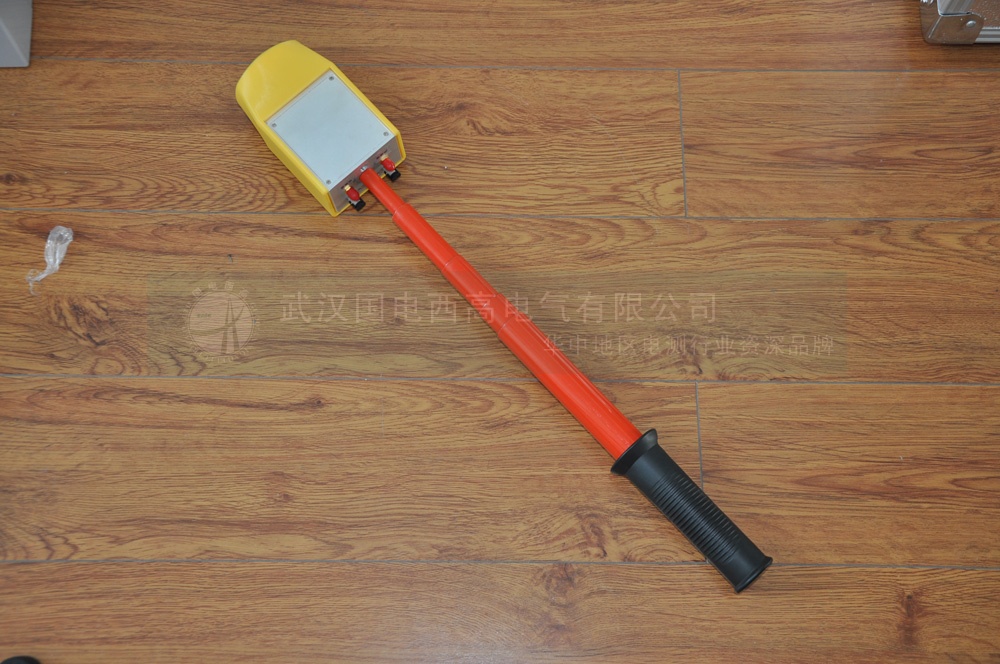

聲電一體式傳感器
測量方式	非接觸式
信號傳輸方式	光纖
測量信號	超聲信號、電信號

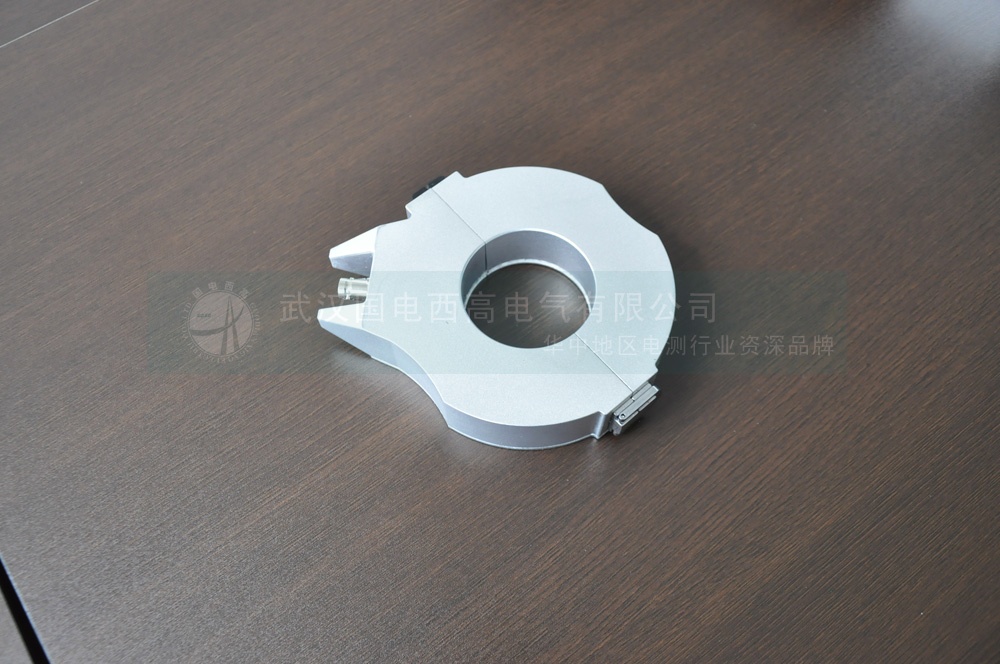

高頻電流互感器
檢測頻帶	50kHz ～ 20MHz
信號傳輸方式	50Ω 同軸電纜
檢測靈敏度	1pC
