技術特點

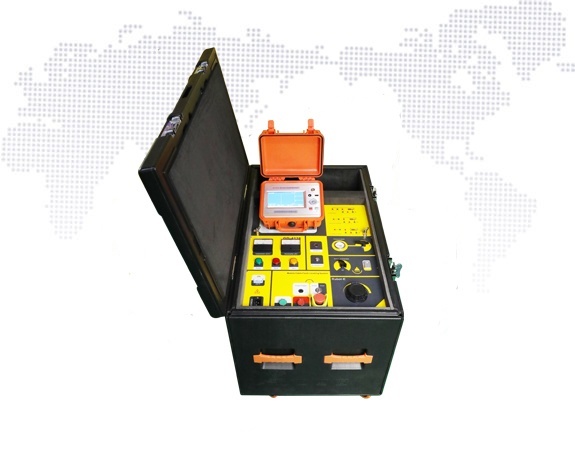

GD-4138系列移動式電纜故障綜合測試系統是集測距、尋跡、定位于一體，設備內部集成直流高壓源、高壓電容、高壓弧反射測量裝置以及電氣高壓控制裝置，整套設備小巧便于移動、運輸及現場測試的綜合電纜故障測試定位裝置。能對電纜的高阻閃絡故障 ，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試及定點，若配備聲測法定點儀，可準確測定故障點的精確位置。電纜故障儀_電纜故障儀價格_電纜故障儀廠家_電力電纜故障測試儀找國電西高400-8818-755

整套系統內部集成設備：

• 內置直流高壓電源單元和高壓電容單元
• 內置多次脈沖耦合單元
• GD-4133多次脈沖電纜故障測試主機（可外置，放置在周轉箱內）
• GD-4132電力電纜故障定點儀（可外置，放置在周轉箱內）
• GD-2134E帶電路徑識別（外置選配）

1、多種測距方法：低壓脈沖法、脈沖電流法、多次脈沖法：電流取樣、直流輸出。

2、采樣信號種類：直流弧反射法、電流取樣、電壓取樣、低壓脈沖。

3、集成直流高壓發生器、高壓電容、自動高壓球隙、穩弧單元及各種信號采集于一體，便于操作的故障定位系統。

4、對各種220V～220KV電壓等級電力電纜的低阻、高阻泄露性故障、閃絡性故障進行快速定位和定點。

5、現場測試不用進行復雜接線，所有測試方式的切換，均通過弱電控制內部高壓開關進行自動切換。

6、集成多檔直流高壓發生器、多檔高壓電容、穩弧單元及各種信號采集于一體，便于操作的故障定位系統。

7、多檔輸出高壓切換、均通過內部低壓弱電進行控制安全可靠。

8、設備結構采用高強度的塑料機箱，機箱即是設備的外箱也是設備發貨包裝的轉運箱，轉運周轉方便合上蓋就可直接裝車轉運。

9、球隙沖擊放電：弱電控制電磁閥空氣氣隙，放電周期3—12秒可調，并特別設計消音裝置，滿足始端電纜故障需要靜音的要求。

10、設備內置放電回路，故障測試完成后關閉高壓后只需將按鈕打在放電位置可自動放電。

11、測距主機可提供最高0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。

12、設備所有輸出接線柱全部布置在一塊后板上接線方便，且操作面板上畫有各種接線方式的接線圖，對于沒有使用經驗的人員也可輕松接線進行使用。

13、設備底部配置有4只高強度滑動輪，可推動可疊加存放。

14、測距主機采用 7寸大屏幕液晶，160°可視角度，顯示內容豐富、直觀。

15、可在主機內存儲大量波形，使用U盤可進行波形數據的導入導出。

16、主機可與計算機（臺式機或筆記本機）連接，進行聯機通訊。

17、主機在2分鐘內沒有任何操作時，將減弱背光；10分種沒有操作，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。

18、主機內置聚合物鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。

19、整機采用整體式轉運箱結構設計，結構緊湊堅固特別適合施工現場使用。

產品參數

• 工作模式：低壓脈沖、脈沖電流、多次脈沖。
• 信號增益調節范圍：70dB。
• 低壓脈沖發射電壓：30V。
• 最高分辨率：0.4m。
• 最大采樣頻率：200MHz實時采樣。
• 最大測距范圍：0-100km。
• 測距盲區：2m。
• 通訊接口：USB。
• 電源：聚合物鋰離子電池組，標稱電壓7.4V。
• 按鍵：采用丹麥進口按鍵，可靠性不小于1千萬次。
• 電池供電時間：使用充滿電的聚合物鋰離子電池，可以連續使用5小時以上(隨著電池的老化，連續使用時間會相應縮短)。
• 充電器：輸入AC220V，50Hz，充電電流2A，充電時間8小時。
• 體積：274×218×81mm，重量：3.5kg

• 聲磁同步接收，抗干擾能力強。
• 聲磁信號波形顯示，信號和噪聲易于區分。
• 光標測量聲磁延時，精確判斷故障點的遠近。
• 可根據磁場波形的初始極性，在定點的同時進行路徑探測。
• 高性能抗噪耳機監聽。
• 大屏幕液晶顯示，界面友好、簡單易用。
• 內置大容量鋰離子電池供電，配快速充電器。
• 電源管理：根據不同功能開啟不同的電源通路，盡量減小功耗；若15分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。
• 高防護等級，小巧便攜。

一.聲磁同步定點功能：
• 聲音信號通頻帶：中心頻率400Hz，帶寬200Hz。
• 信號增益：80dB。
• 定點精度：0.1m。
二.電源：
• 電池：內置鋰離子電池組，標稱電壓7.4V，容量3000mAH。
• 功耗：300mA，可連續使用時間>9小時；
• 充電器：輸入AC220V±10%，50Hz；標稱輸出8.4V，DC1A。
• 充電時間：<4小時。
• 顯示方式： 320×240點陣大屏幕液晶。
• 體積：270mm×150mm×210mm，重量：1.5kg。
