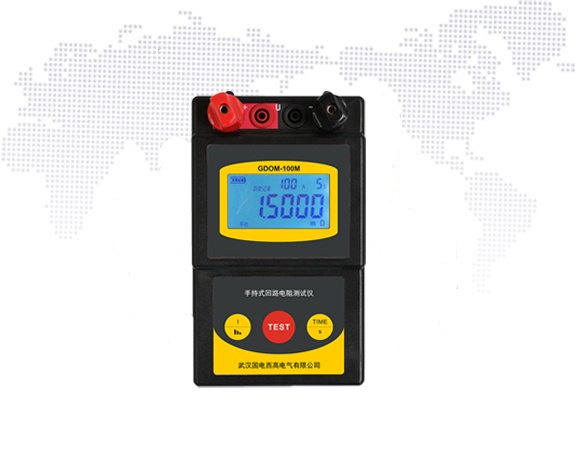

Name: GDOM-100M手持回路電阻測試儀
Brand: 武漢國電西高電氣有限公司

GDOM-100M

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差，因此國家標準規定必須使用100A以上直流電流進行測試。回路電阻測試儀是我公司為適應GB50150-2006和DL/T845.4-2004規程要求開發的測試儀器，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。
功能特點：

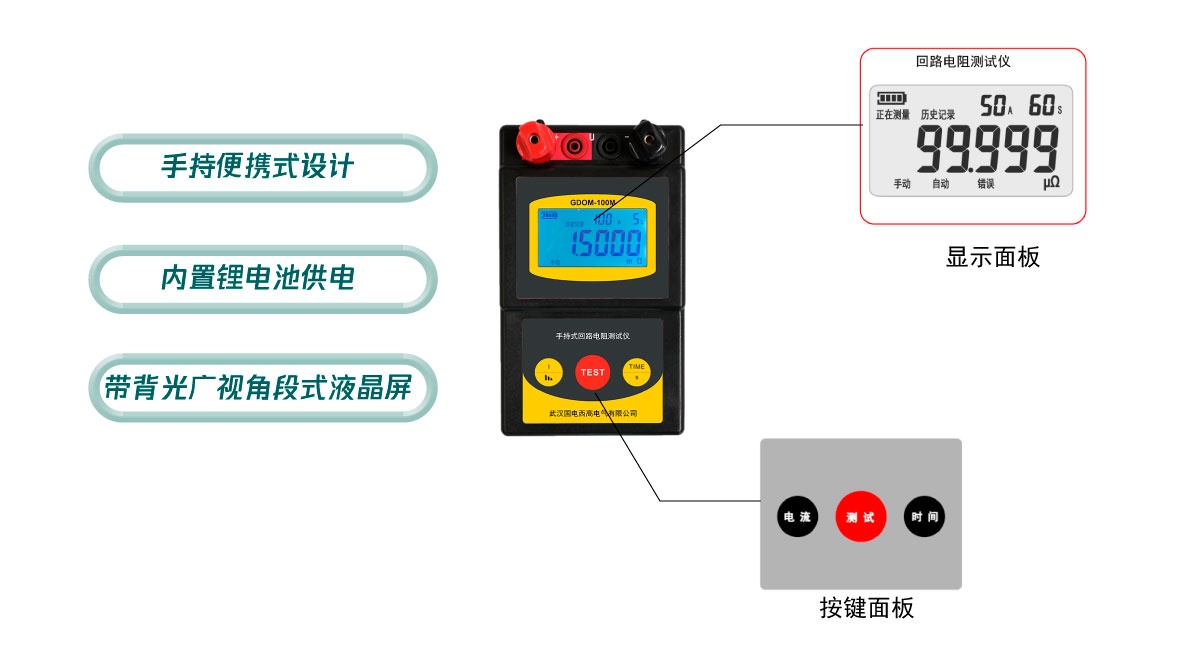

1) 手持便攜式設計，體積小，重量輕，外殼采用絕緣ABS材料。
2) 內置鋰電池供電，支持快充模式。
3) 支持手動單次測量和自動測量模式。
4) 輸出電流大，測量次數多，測試速度快，測量精度高。
5) 帶背光廣視角段式液晶屏，滿足強暗光場合。
6) 保護功能齊全，具有過流、短路、過熱及電池過放保護功能。
7) 語音播報功能（選配），測試完畢后自動播報測量結果。
8) BLE4.0協議藍牙數據傳輸（選配）。

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

產品參數

主要性能指標
測試電流	50A/100A可調
量程	10μΩ~5mΩ（100A）；10μΩ~10mΩ（50A）
最小分辨率	0.1μΩ
測量時間	1s/5s/10s/30s/60s可選
測量精度	±（示值×0.5%+0.2μΩ）
測量次數	≥400次（100A/1s模式，滿電量）
數據存儲	自動存儲數據，最多可存儲100組歷史數據
保護功能	具有短路/過流/過熱/電池過放保護功能
高級應用	BLE4.0協議藍牙傳輸（選配），數據語音播報（選配）
供電、重量及外形尺寸
供電方式	內置鋰電池供電，支持快充模式
主機外殼	絕緣ABS材質，無需接地
主機重量	0.7kg（不含線纜）
主機尺寸	178mm（長）×106mm（寬）×65mm（高）
