電纜交流耐壓試驗目的

　　通過施加交流試驗電壓，可以彌補電纜直流耐壓試驗的不足，并且可以有效地鑒別正常絕緣的絕緣水平。

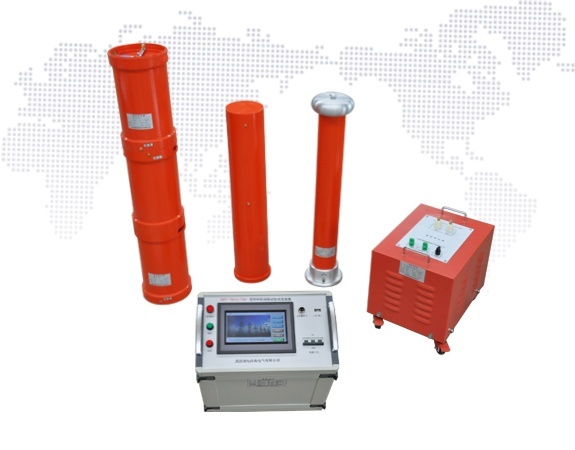

國電西高GDTF系列 電纜變頻串聯諧振試驗裝置

　　測量電纜的交流耐壓試驗常用的設備是變頻串聯諧振耐壓裝置，變頻串聯諧振耐壓試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。設備具有體積小、重量輕、操作方便等優點。除此之外，還以采用超低頻耐壓試驗裝置進行電纜的交流耐試驗。

　　電纜交流耐壓試驗方法

　　1、檢查試驗電源、調壓器和試驗變壓器正常。按接線圖準備試驗，保證所有試驗設備、儀表儀器接線正確、指示正確。

　　2、一切設備儀表接好后，在空載條件下調整保護間隙，其放電電壓為試驗電壓的110%-120%范圍內(如采用串聯諧振，需要另外的變壓器調整保護間隙)。并調整試驗電壓在高于試驗電壓5%下維持2min后將電壓降至零，拉開電源。

　　3、經過限流電阻R在高壓側短路，調整過流保護跳閘的可靠性。

　　4、電壓和電流保護調試檢查無誤，各種儀表接線正確后，即可將高壓引線接到被試繞組上進行試驗。

　　5、升壓必須從零開始，升壓速度在40%試驗電壓以內可不受限制，其后應均勻升壓，速度約每秒3%的試驗電壓。升至試驗電壓后維持規程所規定時間。

　　6、將電壓降至零，拉開電源，該試驗結束。

　　電纜交流耐壓試驗判斷標準

　　如果試驗中未發生擊穿放電現象，則認為試驗通過。
