變頻串聯諧振耐壓試驗裝置容量測試儀器分布有三個顏色鉗（黃色和綠色，和紅色），每個鉗子分別帶領兩根測試線、根粗的線和根薄、粗線收到儀表板上能力測試終端對應于當前終端（Ia、Ib、和Ic），薄的接收儀器面板上容量測試終端對應于顏色的電壓端子(Ua的顏色和Ub和Uc)，將夾頭按顏色分別夾在被試變壓器的高壓側相線柱上。

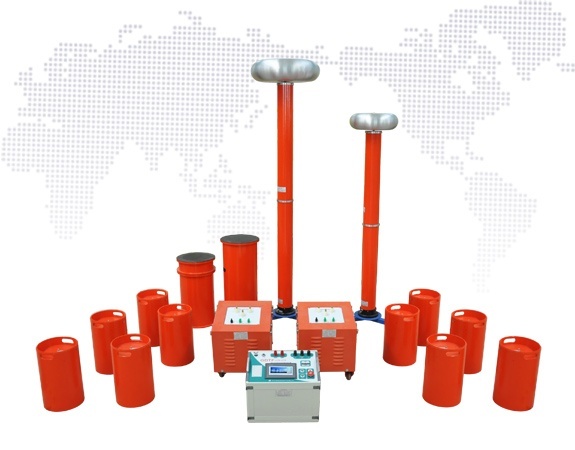

國電西高GDTF系列 變電站變頻串聯諧振試驗裝置

　　連接在主屏幕選擇測試項目的行，輸入容量設置屏幕，按下列步驟設置︰

　　1、設置當前溫度，通過向上和向下箭頭鍵來移動指針指的是當前溫度'選項，用左和右按鈕來調整溫度值，是用的溫度計示值為盡可能準確地要求。

　　2、設置額定的電壓的高壓側，國電西高變頻串聯諧振試驗裝置通過向上和向下箭頭鍵移動指針點到'高電壓'選項，使用左和右方向鍵來調整高電壓，如變壓器是10KV/400V配電變壓器來衡量，然后此條目設置為10KV。

　　3、設置的變壓器，通過向上和向下箭頭鍵移動到變壓器式的手形指針類型選項，使用左和右鍵來調整選項，使它符合銘牌。

　　4、設置的攤位，將指針交出箭頭鍵'停滯'選項，使用左和右鍵來調整選項，通常挖掘到2分接位置，如變壓器下測試在不同的位置，然后將選項設置到正確的位置。

　　5、通過向上和向下箭頭鍵來移動指針將指向是檢驗數選項，使用左和右鍵來調整為數字值的選項。

　　6、按下開始鍵，自動保留在液晶屏上。

　　7、保存結果選項可以保存在內部的內存中，如果你不需要保存，選擇此項是不。

　　8、選擇'打印'的測試結果可以被打印出來。

　　有源負載試驗接線方法相同能力的測試，操作同樣簡單，值得值得注意的是，有源負載測試參數設置是使用主界面的第三個'參數'必須正確設置。
