電纜串聯諧振試驗指利用串聯諧振試驗裝置對電纜進行交流耐壓試驗，除此之外，該裝置還能夠實現對變壓器、GIS、大容量以外的電氣設備等進行絕緣性試驗。

但是在做這一類試驗時，往往會遇到各式各樣的問題，比如說接線方法、找不到諧振點、閃絡故障等等，為此我們針對小型電氣設備專門介紹一下串聯諧振找不到諧振點的主要原因和解決思路。

要想解決串聯諧振找不到諧振點的辦法，首先，我們要理解串聯諧振的思想，方法：才可以變換，“串聯”是測試時接線的方法，也是用于對電壓、電感量的大小調節，諧振是由電感L和電容C組成的在一個或若干個頻率。上發生諧振現象，也就是說串聯諧振要想產生“諧振電壓”是通過調節頻率，使容抗和感抗發生諧振條件，如果不明白，可以先看看什么是聯諧振，什么是并聯諧振。

小容量串聯諧振找不到諧振點的主要原因是電容太小電抗太大，導致諧振條件超出諧振頻率弓|起的諧振點找不到，可以通過以下兩個方法解決：在串聯諧振試驗裝置的回路中并聯補償電容，調整電抗器的串聯、并聯方式，減少或者增加電感量。

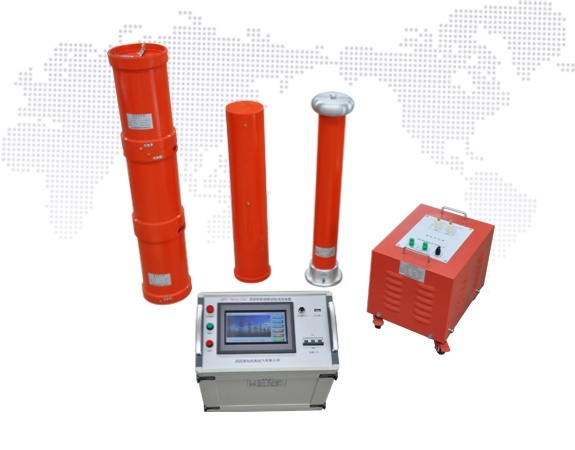

國電西高GDTF系列電纜變頻串聯諧振試驗裝置

GDTF系列電纜變頻串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。

如果您對國電西高的電纜變頻串聯諧振耐壓試驗裝置感興趣的話，歡迎來電咨詢400-8818-755
