進行工頻耐壓試驗或者泄露試驗時，需要工頻耐壓試驗裝置，工頻耐壓試驗裝置包括試驗變壓器和操作臺，那試驗變壓器的容量該怎樣選擇？

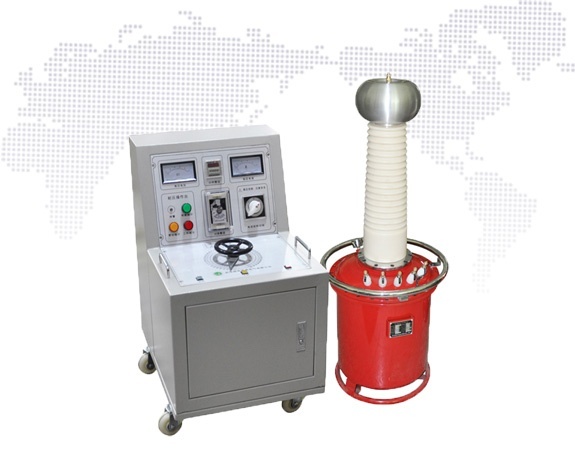

國電西高GDYD-M系列絕緣耐壓試驗裝置

　　1、標稱試驗變壓器容量Pn的確定公式Pn=kVn2ωCt×10-9

　　式中：Pn——標稱試驗變壓器容量（kVA）

　　Vn——試驗變壓器的額定輸出高壓的有效值（kV）

　　K——安全系數。K≥1，標稱電壓Vn≥1MV時，k=2；標稱電壓較低時，k值可取高一些。

　　Ct——被試品的電容量（pF）

　　ω——角頻率，ω=2πf，f——試驗電源的頻率

　　2、被試設備的電容來購Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。

　　典型數據如下：

　　簡單的棒式或懸式絕緣子幾十微法

　　簡單的分級套管100~1000pF

　　電壓互感器200~500pF

　　電力變壓器＜1000kVA500~1000pF

　　＞1000kVA1000~10000pF

　　高壓電力電纜和油浸絕緣250~300pF/m

　　氣體絕緣~60pF/m

　　封閉變電站，SF6氣體絕緣100~10000pF

　　3、對于不同的試驗電壓Vn，選擇不同的安全系數k

　　一下列出不同的Vn所選用的k值供參考。

　　Vn=50~100kVk=4

　　Vn=150~300kVk=3

　　Vn＞300kVk=2
