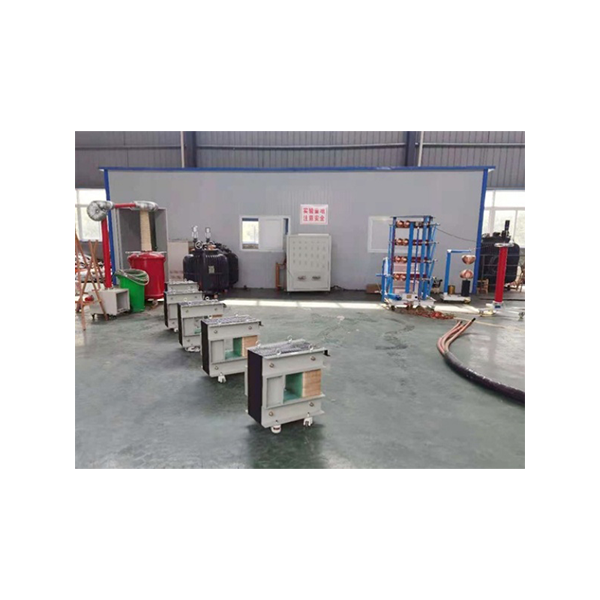

此方案主要適用于高壓電纜的溫升試驗，屬長期運行，結合國標，即我公司需針對所提技術和設備要求提供相應試驗設備技術方案如下：
此方案試驗電纜回路最長為15米300平方，初級電流22A時升720A，根據計算目前6000A，初級電流200A電壓400V其容量為80000VA以上，二次滿載電壓為15V，實驗為帶載的功率估二次空載電壓應大于15V。
主要特點
●電流、溫度、時間、狀態信息及提示信息等數據大屏液晶顯示，讀數清晰、直觀；
●全中文界面，操作簡單明了，可適應多種應用場合；
●全觸屏操作，操作直觀、快捷、易上手。
●全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；
●狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；
●試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗）；
●試驗結果聲音辨別功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
●暫停功能，自動控制時，此功能可做到在任意點實現電流升/降過程的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；
●試驗時間可任意設定，0秒~幾年
●自動計時功能，自動控制時，自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
●手動計時功能，手動控制時，計時器可手動啟動，當試驗時間到，設備自動回到零位；
●手動控制模式，此模式類似于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能，整個試驗過程手動控制，按需操作；
●手動模式電流保持功能，當到達某個電流值時，按下保持按鍵，電腦自動將電流控制在當前值。
●帶停止/緊急按鈕，可手動復原；
●電流升降速度智能控制，當電流接近目標電流時，升流速度會自動減慢；
●數據導出功能，通過U盤可將設備數據存儲到電腦上進行進一步處理。
1、系統整體技術參數：
|
型號 |
全自動穿心大電流發生器 |
|
|
最大輸出電流 |
交流單相6000A |
|
|
電路方式 |
特殊工藝電動調壓器 |
|
|
交流輸入 |
相線 |
3Φ4W +G |
|
電壓 |
380V±10%，50Hz±2%三相四線 |
|
|
輸入電流 |
200A 實際不到（內加補償） |
|
|
輸出 |
相線 |
2Φ+G |
|
電壓 |
相電壓0-15V （空載電壓） |
|
|
電流 |
單相6000A連續可調, 無級調速方式;
可三相同時輸出，也可單相輸出，也可分相輸出; 手動方式輸出，自動方式輸出二種方式。 |
|
|
額定容量 |
90kVA |
|
|
穩流精度 |
輸出電流≤±0.5% |
|
|
輸出端子 |
接線端子 |
|
|
保護 |
電子電路快速偵測過壓、過流、過溫、缺相等自動跳脫保護及告警裝置, 非測試狀態電壓為零，電流為零 |
|
|
精度 |
源效應 |
≤0.3%額定值 |
|
時漂 |
≤1%額定值 |
|
|
溫漂 |
≤0.04%額定值／℃ |
|
|
負載效應 |
≤1%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率） |
|
|
紋波電壓 |
≤1%額定值+10mV |
|
|
其他 |
線路調整率： |
0.1% |
|
負載調整率： |
0.1% |
|
|
顯示 及設定 |
電壓表顯示 |
真彩色液晶和數顯儀表 (顯示精度：0.1V, 顯示誤差：≤0.2%±1個字) |
|
電流表顯示 |
真彩色液晶和數顯儀表 (6位數碼顯示, 顯示精度0.1A, 顯示誤差：≤0.2%±1個字) |
|
|
調節設定 |
電流（觸膜屏設定） |
|
|
系統 |
整機效率 |
≥90% |
|
耐壓絕緣阻抗 |
AC 1800V 1分鐘，20兆歐 |
|
|
冷卻裝置 |
強制風扇冷卻 |
|
|
噪音 |
﹤60dB（機器前方1mm） |
|
|
互感器精度 |
0.2級 |
|
|
防護等級 |
IP20 |
|
|
工作 環境 |
工作方式 |
長時間溫升實驗 |
|
溫度 |
-10℃-50℃ |
|
|
濕度 |
0-90%（非凝結狀態） |
|
|
海拔高度 |
1500m以下 |
|
|
外形 |
結構 |
一體溫升 |
|
|
尺寸 |
分體 |
|
|
重量 |
約600KG |
|
|
母排 |
輸出按每平方1個電流計算 |
2、系統主要各部件技術參數配置：
2.1調壓部分采用特殊工藝電動調壓器
|
額定容量： |
100kVA |
|
相 數： |
二相 |
|
輸入電壓： |
二相380V |
|
輸出電壓： |
0-420V |
|
頻率 |
50/60Hz |
|
電機功率： |
ND-4.5轉 100W |
|
絕緣等級： |
B級 |
|
絕緣電阻： |
5MΩ |
|
耐壓試驗： |
2000V/min |
|
波形畸變： |
≤0.1% |
|
冷卻方式： |
風冷卻 |
2.2升流部分
|
額定容量： |
（90） KVA |
|
相 數： |
單相 |
|
輸入電壓 |
三相0-420V |
|
輸出電壓： |
單相15V |
|
輸出電流： |
每相6000A |
|
結構 |
五環形磁路并聯方式 |
|
絕緣等級： |
B級 |
|
絕緣電阻： |
5MΩ |
|
耐壓試驗： |
2000V/min |
|
波形畸變： |
≤0.1% |
|
冷卻方式： |
風冷 |
2.3控制柜：
控制柜分為試驗回路控制柜和模擬回路控制柜，主要功能是接通或分斷調壓器輸入電源、切換調壓器的輸出到相應的試驗和模擬回路上、控制調壓器轉動電動機進行升壓或降壓、處理現場數據信號和試驗系統狀態指示等功能。
額定工作電壓：380V±5%
額定輸入電流：630A
每路額定輸出電流：400A
保護動作時間：≤100ms
2.4 計算機系統控制測量柜：
2.4.1 采樣部分：
采用高精度互感器0.2級。保證了電流信號取樣的高精度性能互感器
2.4.24 顯示部分：
采用0.2級的高精度LCD液晶顯示
2.4.3報警：過流報警，上下限值報警，
2.4.4 輸出時間控制：針對本實驗為保證儀器的正常工作，加時間控制輸出功能
報警：過流報警，上下限值報警，過流繼電器，過壓繼電器，過熱。
輸出時間控制：針對本實驗為保證儀器的正常工作，加時間控制輸出功能
PLC采用西門子公司產品，觸摸屏采用臺灣維綸產品.
2.4.5 功率補償 改善功率因數，提高效率
2.4.6 系統配有無紙記錄儀（16通道），可記錄試驗電纜溫度
2.4.7 額定工作電壓： 220V±5%
2.4.8 電流控制精度：≤1.0%
2.4.9 保護動作時間：≤100ms
2.4.10 電流測量精度：±1.5%，溫度測量精度：±2℃；
2.4.11 采用全自動上位機操作控制軟件，操作簡單控制精準高效。
滿足相關GB/T3048試驗和產品標準GB/T12706等要求.
