在使用電纜故障測試儀測試前有哪些準備工作？

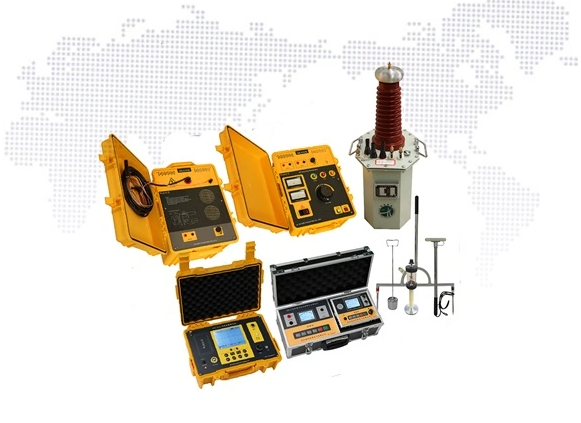

國電西高GD-2136L/H電纜故障測試儀

　　1、儀器正常狀態的檢查

　　使用儀器前，可按以下步驟，檢查儀器是否正常工作。

　　1.1脈沖觸發工作狀態下，按下電源開鍵，液晶顯示屏上將顯示儀器主視窗口，顯示屏上有故障距離、波速、測量范圍，比例等字樣及數據。

　　1.2按面板鍵，儀器中間位置的活動光標將會移動，此時，故障距離數據相應變動。

　　1.3調節增益電位器，儀器屏上顯示的波形幅度將會增大或減小。

　　按照前述范圍菜單操作步驟，改變測量范圍，儀器顯示屏上測量范圍和發射脈沖寬度將發生相應變化，至此，表明儀器工作正常。

　　2故障種類的初步判斷

　　測試前對故障原因和種類的分析是很必要的。可選用通用儀表如歐姆表、兆歐表等結合現場情況和實際經驗作初步分析判斷。

　　3選擇觸發工作方式

　　如果是斷線、接觸不良、低阻接地與短路故障，應采用脈沖法。若為電力電纜的高阻閃絡故障則應采用閃絡法。并將觸發工作方式選擇開關置于相應的位置。
