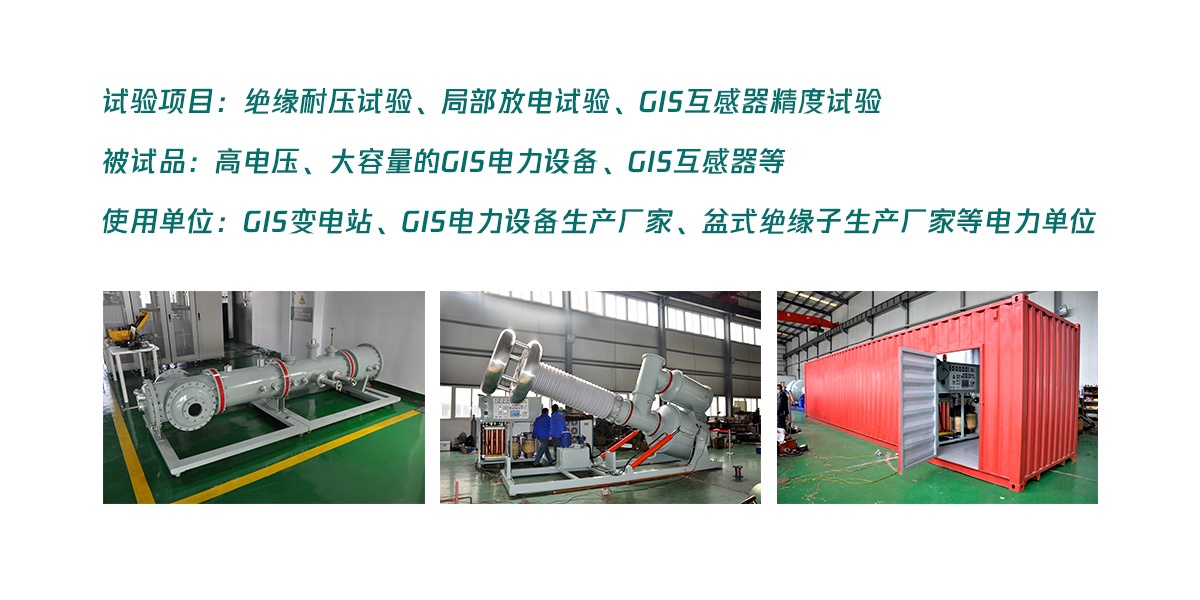

一、 適用范圍
本試驗裝置適用于額定電壓275kV及以下電壓等級高壓電器的工頻耐壓試驗及局部放電試驗。
在400kV下可帶試品電容量為 15000 pF
二、 安裝使用條件
1. 海拔高度：≤1000M
2. 環境溫度：-10---+40
3. 空氣相對濕度：≤90%
4. 具有良好的接地系統。

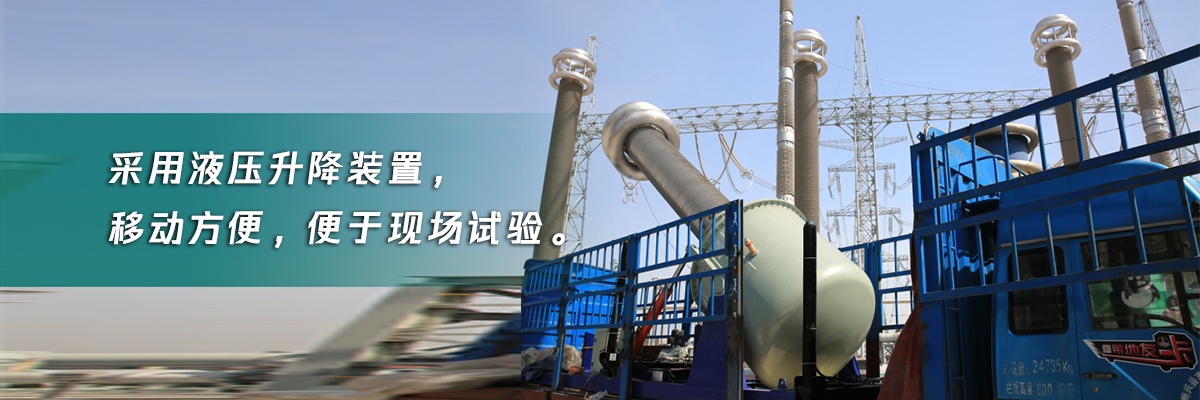

5. 安裝及使用地點：戶內/戶外
6. 電源電壓波形為正弦波，波形畸變≤3%
三、 該設備生產制造所遵循的標準
DL/T 848.3—2004 高壓試驗裝置通用技術條件
GB/T 2681 電工成套裝置中的導線顏色
GB/T 2682 電工成套裝置中的指示燈和按鈕的顏色
GB 4793.1 測量、控制和試驗室用電氣設備的安全要求 第1部分：通用要求IDT IEC6010-1：1990
GB/T11023—1989 高壓開關設備六氟化硫氣體密封試驗方法
GB/T 12501.2—1997 電工電子設備按電擊防護分類 第2部分：對電擊防護要求的導則
GB/T 16927.2—1997 高電壓試驗技術 第2部分：測量系統EQV IEC 60060-2：1994
JB 8749—1998 調壓器通用技術條件
JB/T 9641—1999 試驗變壓器
JJG 496—1996 工頻高壓分壓器
四、 基本技術要求

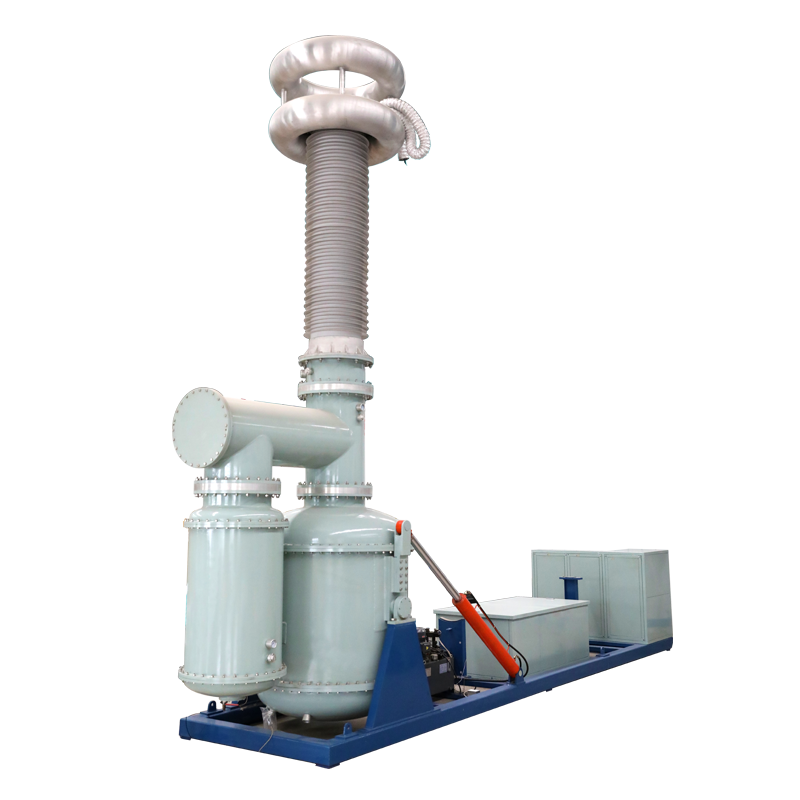

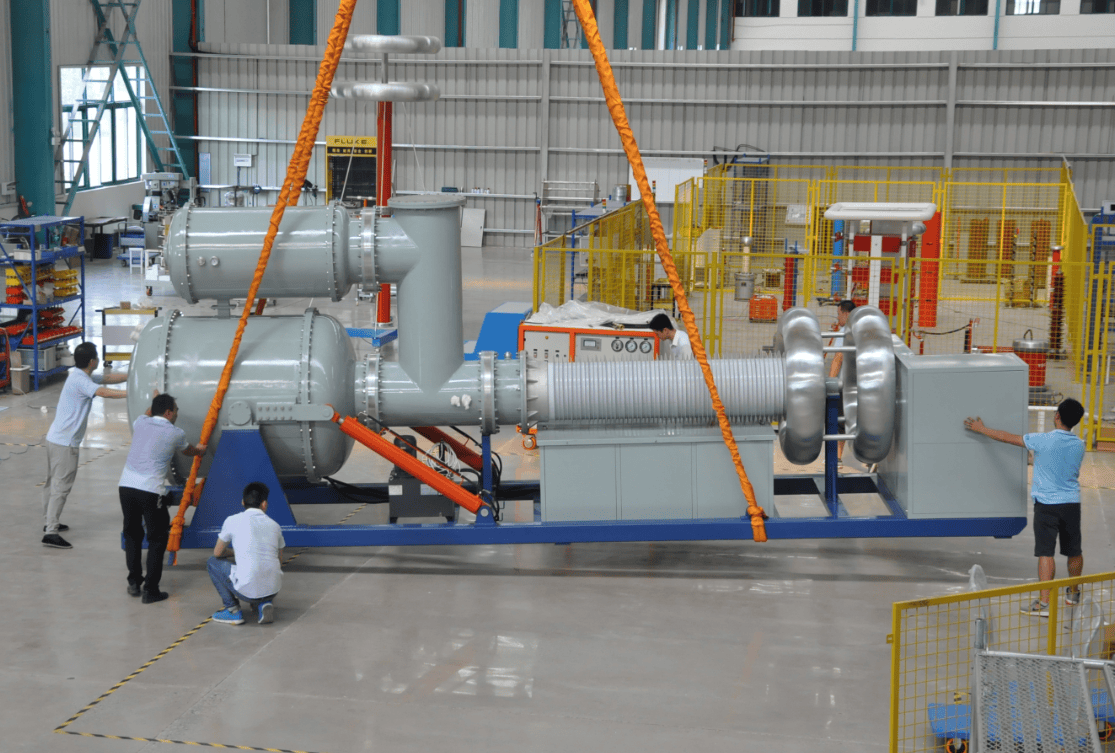

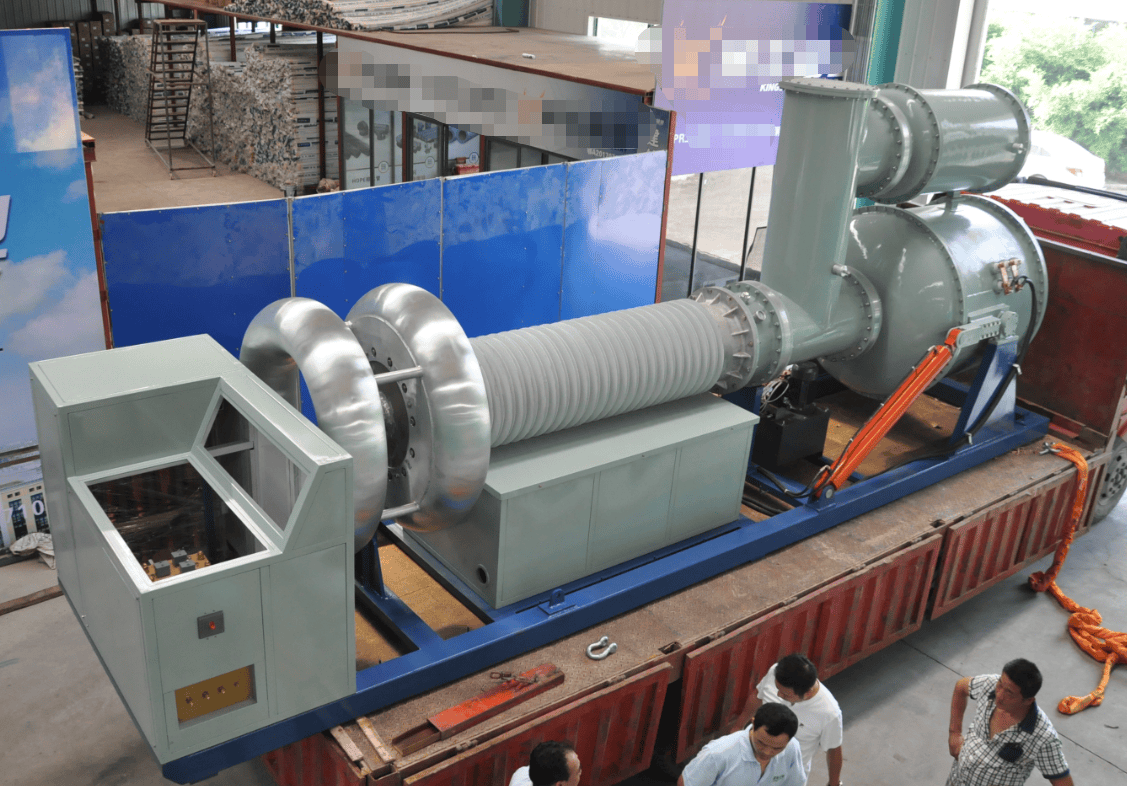

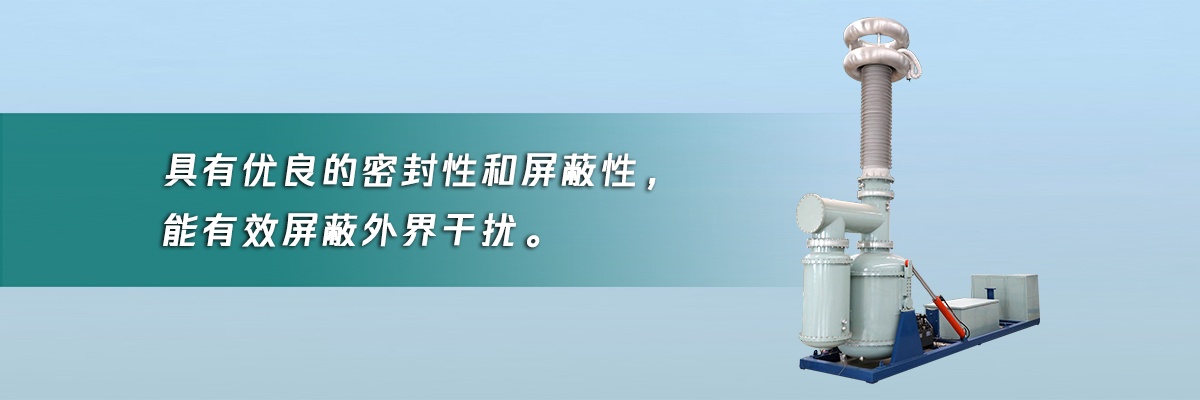

成套試驗裝置主要由控制系統、高壓電源系統、高壓電容分壓器及局放耦合電容器組成。局部放電試驗在有屏蔽的環境下進行試驗，試驗電源諧波分量＜5％。.
工作方式為在額定高壓電流下連續運行30分鐘。
各密閉氣室的年漏氣率小于0.5% 。

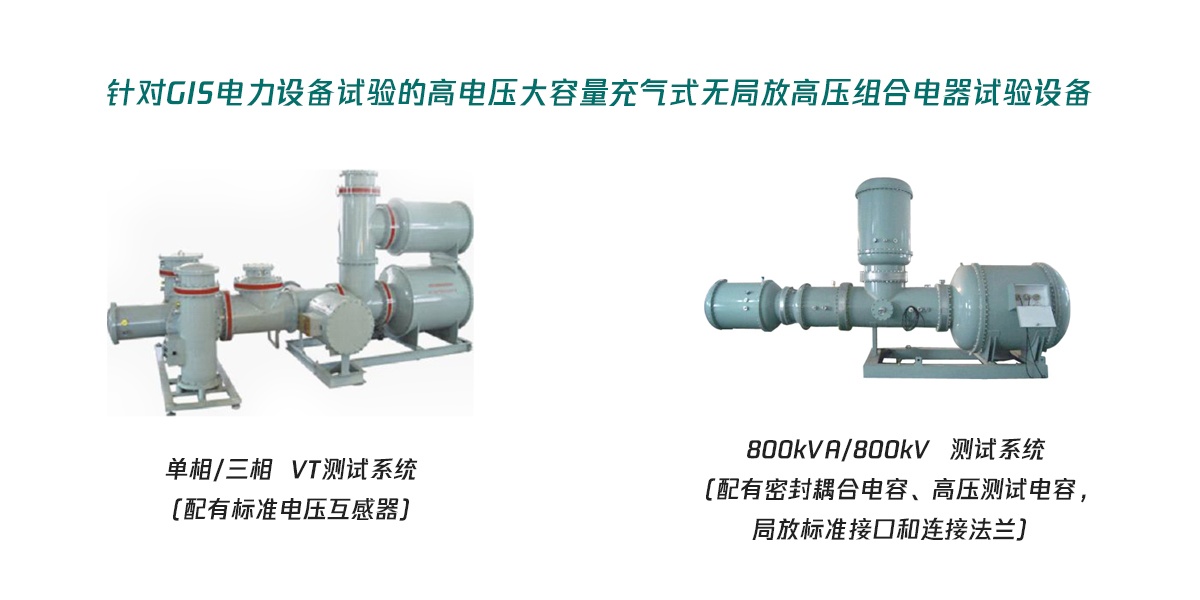

五、 成套裝置設備配置

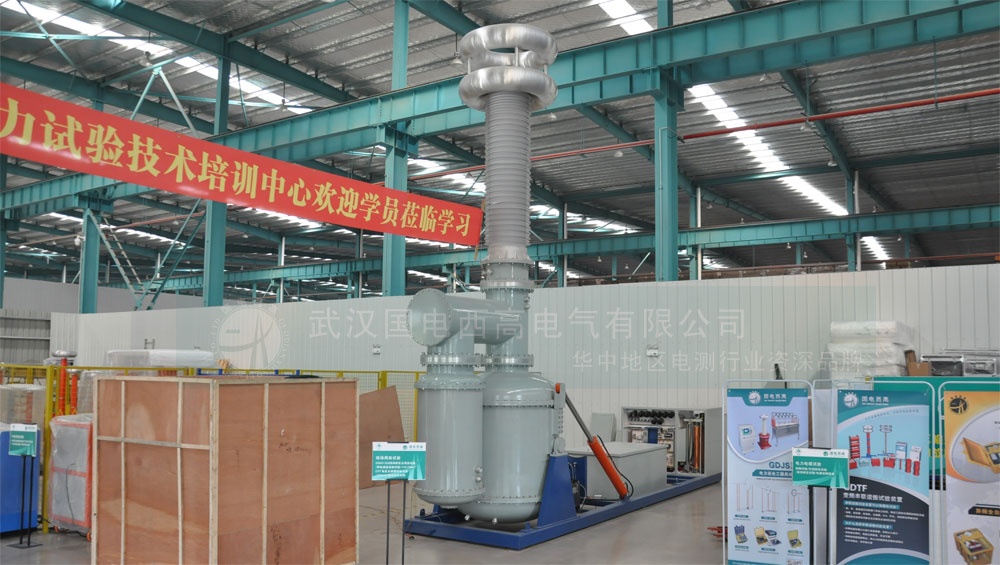

1. GIT-800kVA/400kV高壓試驗變壓器一臺
2. 400kV/50pf高壓測量電容器一只
3. 400kV/100mH限流電抗器一只
4. 400kV/200pf耦合電容器一只
5. GLB-100kVA/0.4/1.0kV電源隔離變壓器一臺
6. 400kV高壓套管一只
7. 100kVA電動柱式調壓器一臺

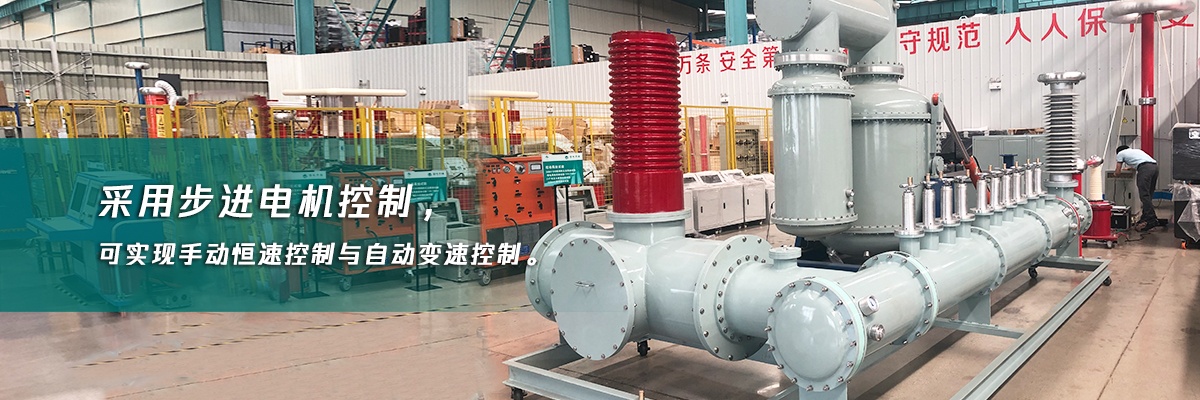

8. GIT-500控制系統一套
9. 補償電抗器700kvar

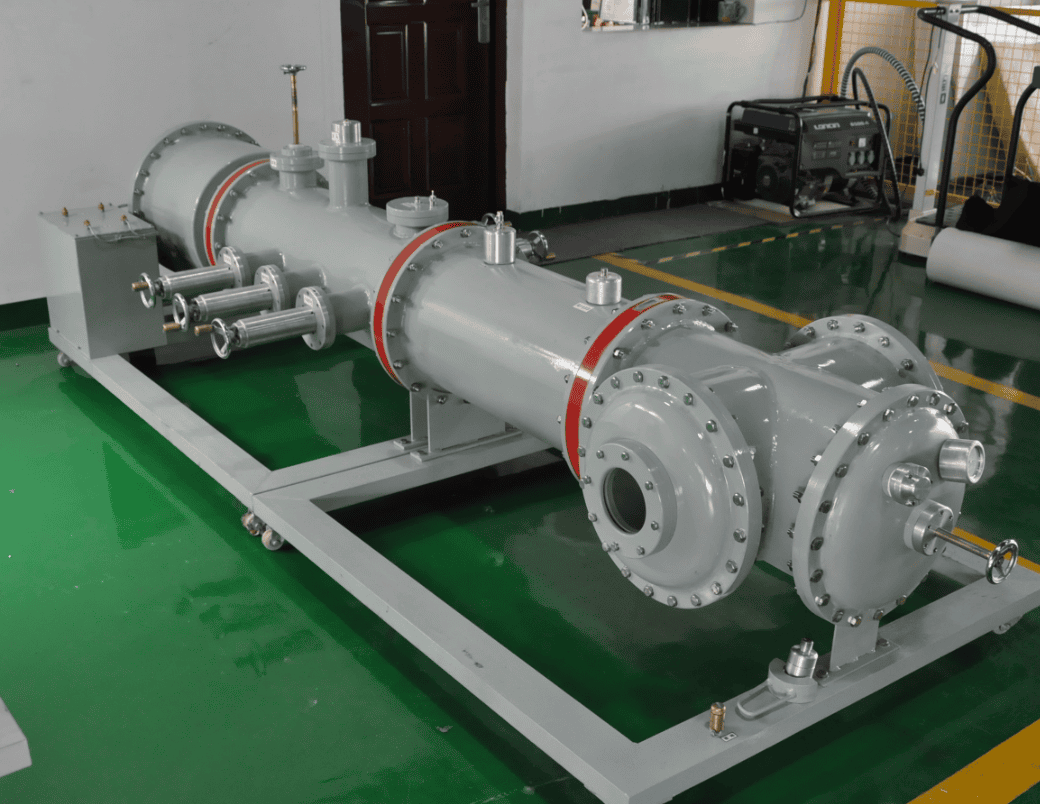

| 基本性能 | |
| 電壓等級 | 100kV、200kV、250kV、300kV、500kV、750kV、1000kV |
| 容量 | 50-2000kVA |
| 高壓產生的方式 | 高壓變壓器升壓和串聯諧振（工頻、變頻） |
| 所有升壓方式均為一級升壓無需串級升壓 | |
| 輸入電壓（一次電壓） | 0.35-10kV |
| 設備局部放電量 | 額定電壓下3pc（普通環境） |
| 阻抗電壓 | 5% |
| 溫升 | 額定電流運行60分鐘其溫升不大于65k（50Hz） |
| 設備配置 | |
| 基本配置 | 高壓發生器、高壓耦合電容器、高壓分壓器、控制臺及低壓補償電抗器、局部放電測試儀、變頻電源 |
| 可選配置 | 高精度電壓互感器、三相試驗轉換開關和不同廠家盆式絕緣子的對接接口以及試驗所用的一切工裝 |
| 設備型號 | |
| GIT | 電壓等級-容量 |
| GIT | 氣體絕緣試驗設備（Gas Insulated Tester） |
| 電壓等級 | kV |
| 容量 | kVA |
