變頻串聯諧振耐壓試驗裝置是用于鑒定電氣設備絕緣強度，它對于判斷電氣設備能否投入運行具有決定性的意義，也是保證設備絕緣水平。避免發生絕緣事故的重要手段。因?yàn)樽冾l串聯諧振試驗裝置能充分反映電氣設備在交流電壓下運行的實際情況，能真實有效的發現絕緣缺陷。

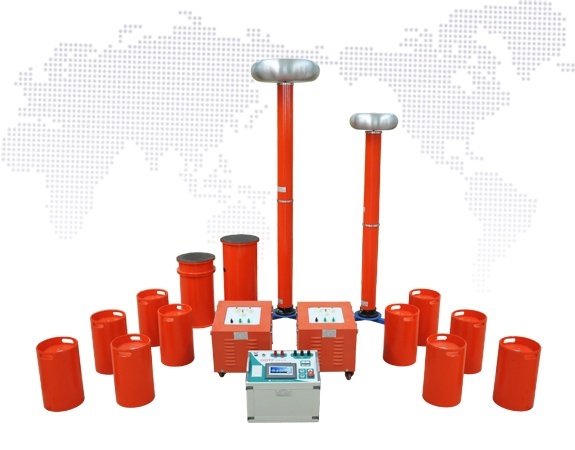

國電西高GDTF系列 變電站變頻串聯諧振耐壓試驗裝置

　　變頻串聯諧振耐壓試驗裝置由于采用的諧振原理，其是在系統回路中一定頻率的電壓與回路中的電容，電抗產生諧振，其電容（試品）兩端產生諧振電壓后，在進行升壓，使電容兩端的電壓達到試驗電壓。

　　通過以上原理和現場的實際試驗情況，一般變頻串聯諧振的的過電壓發生于2種情況下，一種是在儀器尋找諧振點，產生諧振電壓的過程中；一種是在升壓到達試驗電壓的情況下。

　　在串聯諧振找到諧振點并升壓到試驗電壓的情況下，一般在試品耐壓不合格或者現場環境沒發生大的變化的情況下，試驗是不會產生過電壓保護或者其他故障。但是由于電網電壓不是恒定的，電源輸入電壓是波動的，那么高壓輸出也是具有一定的波動性，此種情況可能會造成電壓波峰出現過電壓保護國電茜高如果出現電源電壓波動，可以把調整儀器的過電壓保護，把過電壓保護設置相對較高，我們一般要求過電壓保護設置到電壓保護的1.1-1.2倍，此時設置到1.2倍基本沒有問題。

　　以上為簡單的問題，但是電壓波動并造成過電壓在設置好過電壓保護是很難出現的。一般變頻串聯諧振試驗成套裝置的過電壓在儀器的掃頻階段，也就是找到諧振點的過程中。使用過變頻串聯諧振試驗裝置的人員都知道，變頻串聯諧振試驗裝置找諧振點的過程中，其電壓與頻率的呈現拋物線一樣的線性關系。系統默認找到z高電壓，也就是拋物線的頂點作為諧振點。由于諧振原理中理論可以將低壓電壓諧振到80倍（由于品質因數等關系一般不超過30倍），變頻串聯諧振試驗裝置掃頻時需要的電壓一般為20-50V，通過激勵變后的電壓一般為幾百伏。通過以上原理我們發現，如果我們需要的試品試驗電壓小于系統諧振是諧振點時的電壓，系統可能在自動尋找諧振點時就出現過電壓保護，此時整個變頻串聯諧振試驗裝置是無法及時耐壓，試驗也無法完成的。

　　而解決此問題的辦法也相對比較麻煩，變頻串聯諧振試驗裝置不是產生不了試驗電壓，而是諧振電壓高于試驗電壓，而我們知道系統默認諧振電壓是拋物線的頂點，也就是說在拋物線上升到頂點或者頂點下降的過程中，都會有一個點和試驗電壓點是一致的。我們只需要試驗變頻串聯諧振的手動試驗，采用手動找頻找到和使用電壓一致的頻率點再耐壓就可以完美解決尋找諧振點的過程中的過電壓問題。
