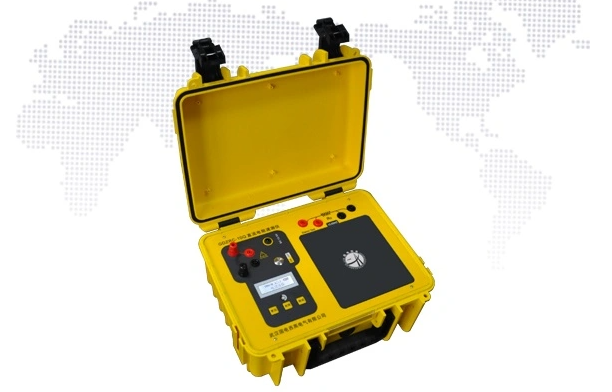

恒流源電路主要由恒流源的采樣電路、比較電路等，將交流電通過整流橋將交流電變為直流電，經電流調整和電流反饋，實現0.1A～10A范圍的穩流輸出。
測量回路主要由恒流源輸出穩定電流直接通過電力變壓器繞組，不接入標準電阻（將串入電阻用繼電器短接），測量充電電流，當充電電流達到設定值時將繼電器斷開，將電阻串入測量回路中。為了保證單片機供電穩定性，繼電器控制電源單獨供電。
由于繞組電感的存在，殘余電流對使用者和測試設備將構成威脅，因此必須有電流放電回路，電流放電回路由放電電阻和一個反向二極管構成，充電時二極管關斷，電源對繞組充電，斷電時二極管導通，繞組通過二極管和放電電阻放電。
測量結束時，將繼電器K1斷開，因變壓器繞組具有大電感，電流不能立即降為零，這樣就會產生很大的電勢，因此必須加有放電回路，在本放電回路中，當繼電器K1斷開后，二極管D1導通，繞組中電流通過放電電阻R4和二極管形成回路，完成放電過程。放電電阻的選擇要適當放電電阻越大。電阻上消耗的功率越，放電時間越短，放電回路兩端的電壓越高。因此放電電阻的選擇既要控制放電電壓值是安全的，又要使放電時間盡可能短。
