電力變壓器線圈的一次側和二次側之間具有著極性關系，如有幾個線圈或者幾個變壓器進行結合，都需求曉得其極性，能力夠準確使用。關于兩線圈的變壓器來說，若感到的電勢都存在同位置，則稱它為同極性或者減極性，要不為加極性。變壓器聯合組是變壓器的首要參數之一，是變壓器并聯運行的首要環境，在良多狀況下都需求進行測量。

　　一、變壓器極性組別和電壓比試驗

　　在變壓器空載貨行的環境下，高壓繞組的電壓和低壓繞組的電壓之比稱為變壓器的變壓比：

　　電壓比正常按線伏特計算，它是變壓器的一度首要的功能目標，直流電阻測試儀測質變壓器變比的手段是：

　　1。保障繞組各個分接的電壓比在技術答應的范疇之內；

　　2。審查繞組匝數的準確性；

　　3。斷定繞組各分接的引線和分接開聯系接能否準確。

　　二、變壓器極性組別和電壓比試驗辦法

　　1。直流法肯定變壓器的極性

　　測質變壓器繞組極性的辦法有直流法和交流法。

　　直流法：用一節干電池組接在變壓器的高壓端子上，在變壓器的二次側接上一毫安表或者微安表，試驗時視察當電池組開關合上時指針的擺動位置，即可肯定極性。

　　2。直流法肯定變壓器的組別；

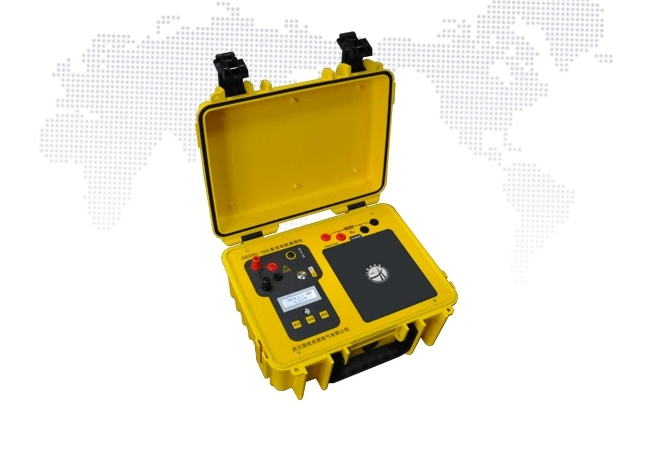

　　3。用全自動變比測試儀測質變壓比。

　　三、注意須知和后果分析

　　1。直流法肯定極性時，試驗進程應重復操算數次，免得發生因指針擺動快而編成謬誤的論斷。

　　2。在測量組別時，關于變壓比大的變壓器應挑選較高的電壓和小量程的直流毫伏表，微安表或者萬用表；對于變壓比小的選用較低的電壓和較少量程的毫伏表，微安表或者萬用表。

　　3。變壓器的變壓比該當在每一度分接下進行測量，當不僅一度線圈帶有分接時，變壓器直流電阻測試儀能夠輪番在各個線圈一切分接地位下測定，而其絕對于的帶分接線圈則應接在額外分接上。

　　4。帶有載調壓裝置的，必需采納電動操動裝置變更分接。

　　5。全部測量進程要尤其注意變壓器A和a使不得對于調，要不高壓將會進入橋體。

　　6。當逐步增多試驗電壓時，電壓表疾速下降至滿度時應關失落電源進行審查。

　　7。對于所測得的后果，各呼應分接的電壓比次第應與銘牌相反；額外分接電壓比答應偏偏向為，其余分接的偏偏向應在變壓器阻抗值的以內，但使不得超越。
