GIS設備局部放電的現階段研究結果表明，由于SF6氣體的絕緣強度比較高，因此在GIS設備內高氣壓的SF6氣體中，局部放電脈沖的持續時間很短，約為幾納秒，波頭的上升時間僅為1ns左右，這種持續時間極短的陡脈沖，包含高達上GHz的信號，會在GIS設備外殼上產生流動的電磁波，接地線上有高頻放電脈沖電流流過，外殼對地呈現高頻電壓并向周圍空間產生電磁波。局部放電還會使通道氣體壓力驟增，在GIS設備氣體中產生縱波或超聲波，并在金屬外殼上出現各種聲波，如縱波、橫波和表面波等。GIS設備中的局部放電也可導致SF6氣體分解或發光。這些伴隨局部放電出現的物理和化學的效應變化是實現GIS設備在線檢測的依據。GIS設備局部放電的檢測方法大致可分為兩大類：電量檢測法和非電量檢測法，電測量法主要有脈沖電流法和超高頻法，非電測量法主要有超聲波檢測法、光學檢測法、SF6氣體分解產物檢測法。

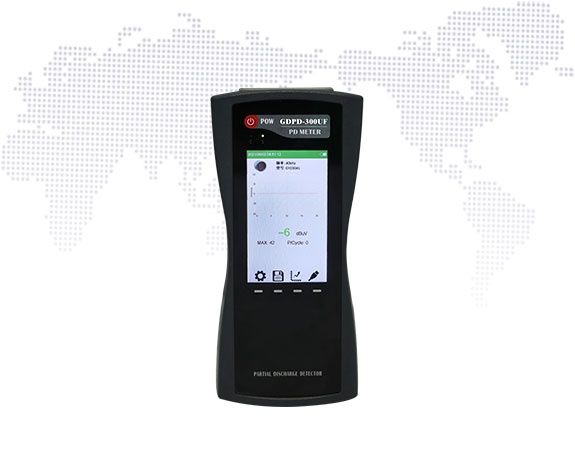

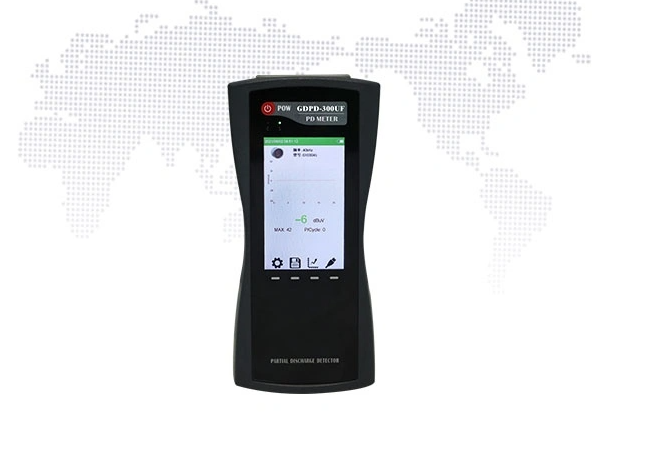

國電西高GDPD-300UF特高頻局部放電檢測儀（特高頻局放儀）

　　國電西高GDPD-300UF特高頻局部放電檢測儀（特高頻局放儀）可廣泛應用于電力系統的局部放電檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度。

　　特高頻局部放電檢測儀產品特點

　　配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測；

　　人性化的人機界面方便不同設備的數據管理，包括歷史數據變化趨勢的追溯、橫向與縱向數據分析，實現被測設備360°全面診斷；

　　內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；

　　采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；

　　測試帶寬范圍為30kHz~2.0GHz，適用各種頻段的檢測原理。

　　如果您對國電西高的局放儀產品感興趣，歡迎來電咨詢400-8818-755
