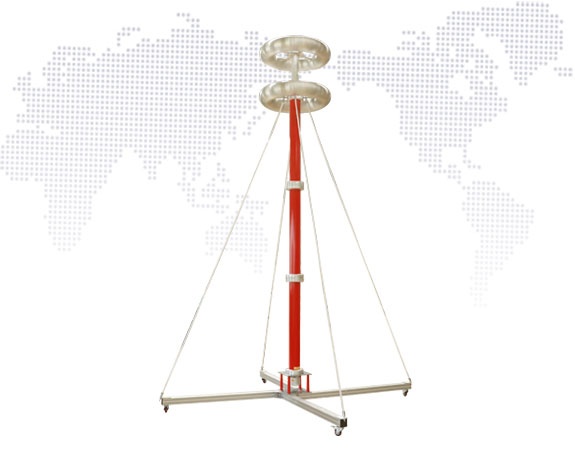

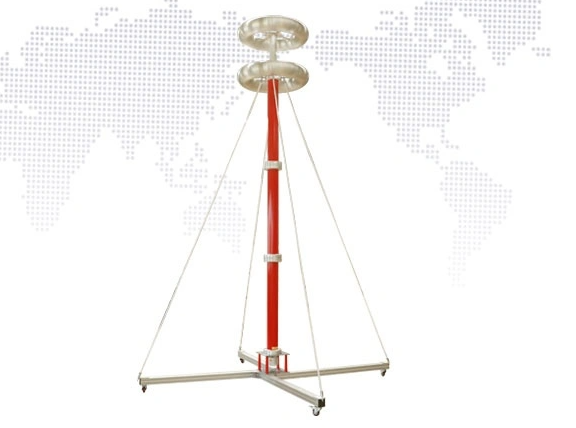

弱阻尼電容分壓器為一節脈沖電容器，阻尼電阻采用多段分布式，電容器為無感結構。
型號：GDFR-C5-3*400/300
高壓臂電容器額定參數
標準雷電波： ±1200kV
標準操作波： ±1200kV
高壓臂標稱電容量： 300pF
過壓能力:在100％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，可連續運行。,不應造成電容器任何絕緣損壞。
溫升：在正常使用和運行條件下，繞組溫升≤65K，油面溫升≤55K
冷卻方式：油浸自冷
結構型式：絕緣外殼由環氧玻璃絲纏繞制成。絕緣筒表面在加工后涂有絕緣漆且要求此涂層有較強的增水性，以防此絕緣外殼受濕氣的影響而改變筒表面的電場分布及降低耐電強度;
底座：具有足夠的穩定度，拆、裝方便，并裝有腳輪便于移動
上、下法蘭處均在外部設有靜電屏蔽環，將所有聯接處的金屬件屏蔽，改善絕緣筒兩端部的絕緣分布;
低壓部分:無感獨石電容
