下面為大家講一講高壓斷路器回路電阻與接觸電阻的含義與測試意義,以及目前所采用的測試方法。
高壓斷路器
一、回路電阻與接觸電阻
1、回路電阻
斷路器導電回路電阻值是表征斷路器動靜觸頭聯接是否良好的一個參數,主要取決于斷路器動靜觸頭間的接觸電阻。

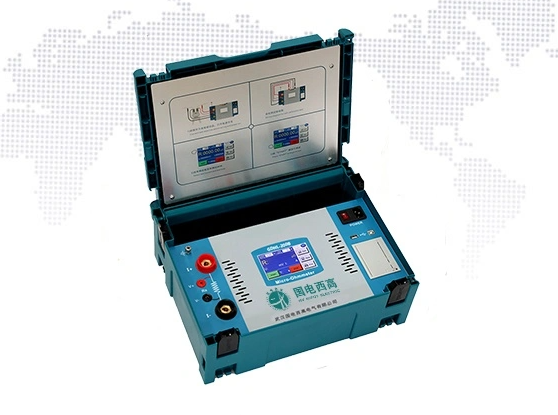

國電西高GDHL-200A/100A智能回路電阻測試儀
2、接觸電阻
接觸電阻又由收縮電阻和表面電阻組成
(1)、收縮電阻
因?yàn)閮蓪?dǎo)體接觸時,其表面非優良光滑平坦,使導體中的電流在接觸處劇烈收縮,實際接觸面積縮小,而使電阻增加,這時引起的接觸電阻為收縮電阻。
(2)、表面電阻
各導體的接觸面因氧化、硫化等各種原因會存在一層薄膜,該膜使接觸過渡區域的電阻增大,這時引起接觸電阻稱為表面電阻(或稱膜電阻)
二、回路電阻與接觸電阻測試
斷路器導電回路電阻的測試與接觸電阻的測試,是在斷路器處于合閘狀態下,且兩端都不接地的情況下,采用直流電壓降法(電流電壓表法)和微歐儀法。目前電力行業主要采用的是回路電阻測試儀與接觸電阻測試儀。

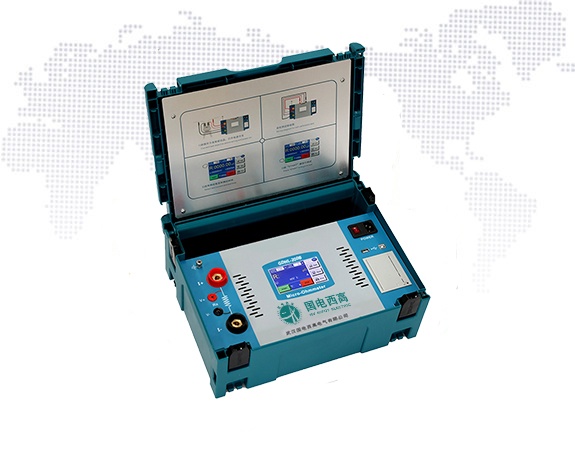

國電西高GDHL-200B接觸電阻測試儀
三、測試回路電阻與接觸電阻意義
高壓斷路器導電回路電阻與接觸電阻的大小,直接影響通過正常工作電流時是否產生不能允許的發熱及通過短路電流時開關的開斷性能,它是反映安裝檢修質量的重要標志。
