工頻耐壓試驗裝置試驗注意事項

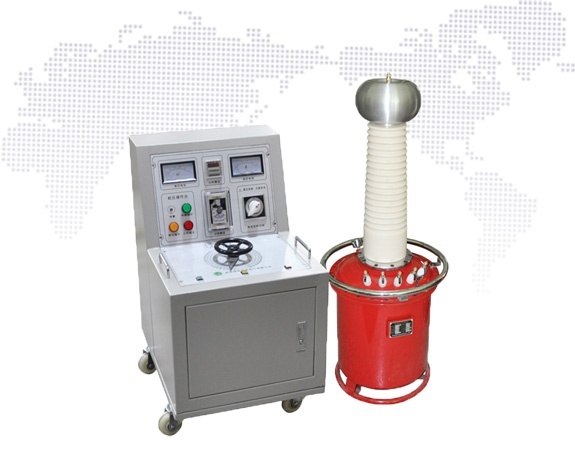

國電西高GDYD-M系列絕緣耐壓試驗裝置

　　1、按照您所進行的試驗接好工作線路，試驗變壓器的外殼以及接地系統的外殼必須可靠接地。試驗變壓器高壓繞組的X端（高壓尾）以及測量繞組的F端必須可靠接地。

　　2、做串級試驗時，**級、第三級試驗變壓器的低壓繞組X端，測量繞組的F端以及高壓繞組的X端（高壓尾）均接本級試驗變壓器的外殼。**級、第三級試驗變壓器的外殼必須通過絕緣支架接地。

　　3、接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。

　　4、從零開始均勻旋轉調壓器首輪升壓。升壓方法有：快速升壓發，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓發供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75%后，在以每秒2%額定試驗電壓的速度升到您所需的額定電壓，并密切注意測量儀表的指示以及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的只是及被試品情況異常，應立即降壓，切斷電源，查明情況。

　　5、試驗完畢后，應在樹苗內勻速的將調壓器返回至零位，然后切斷電源。

　　6、本產品不得超過額定參數使用。除試驗必須外，決不允許全電壓通電或斷電。

　　7、使用本產品做高壓試驗時，除熟悉本說明外，還必須嚴格執行國家相關標準和操作規程。可參照GB311-83《高壓輸變設備的絕緣配合，高壓試驗技術》；《電氣設備預防性試驗規程》等。
