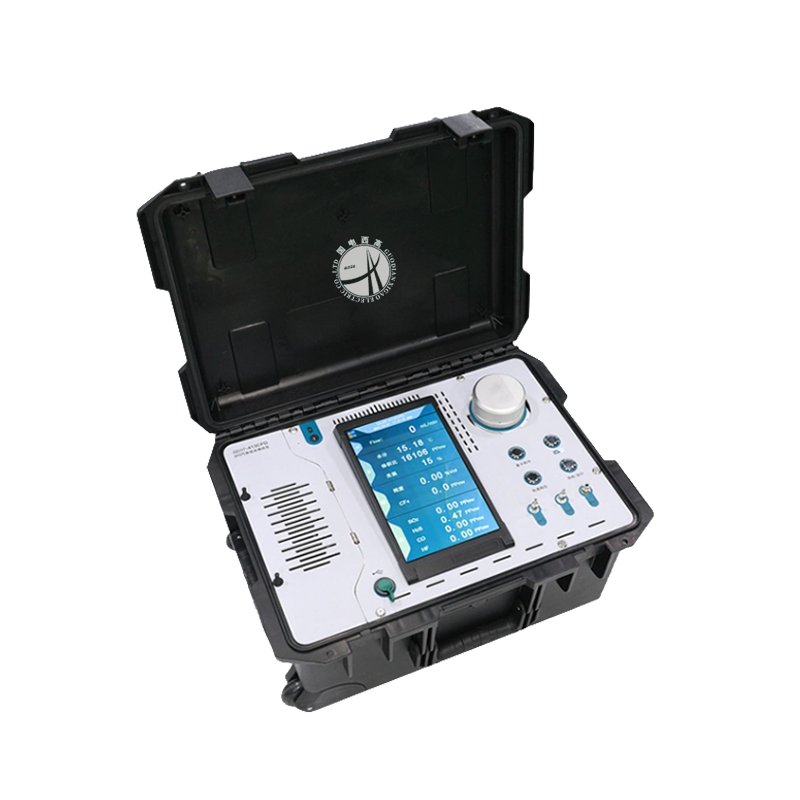

Name: GDSF-411PPDSF6氣體綜合分析儀
Brand: 武漢國電西高電氣有限公司

相關產品

Related Products

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

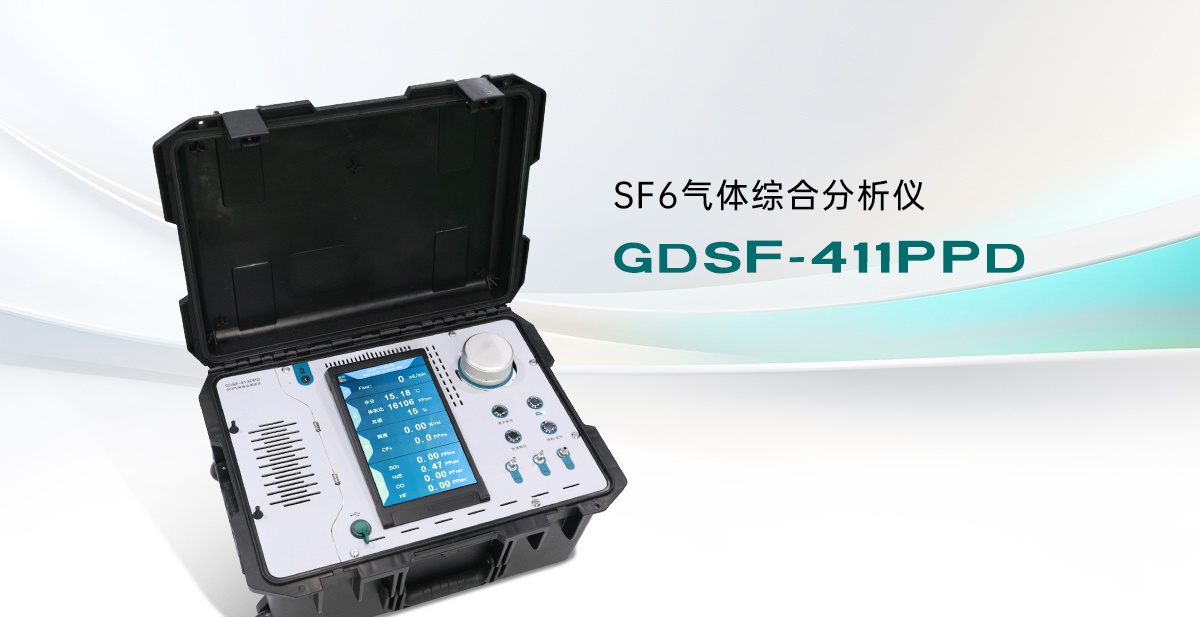

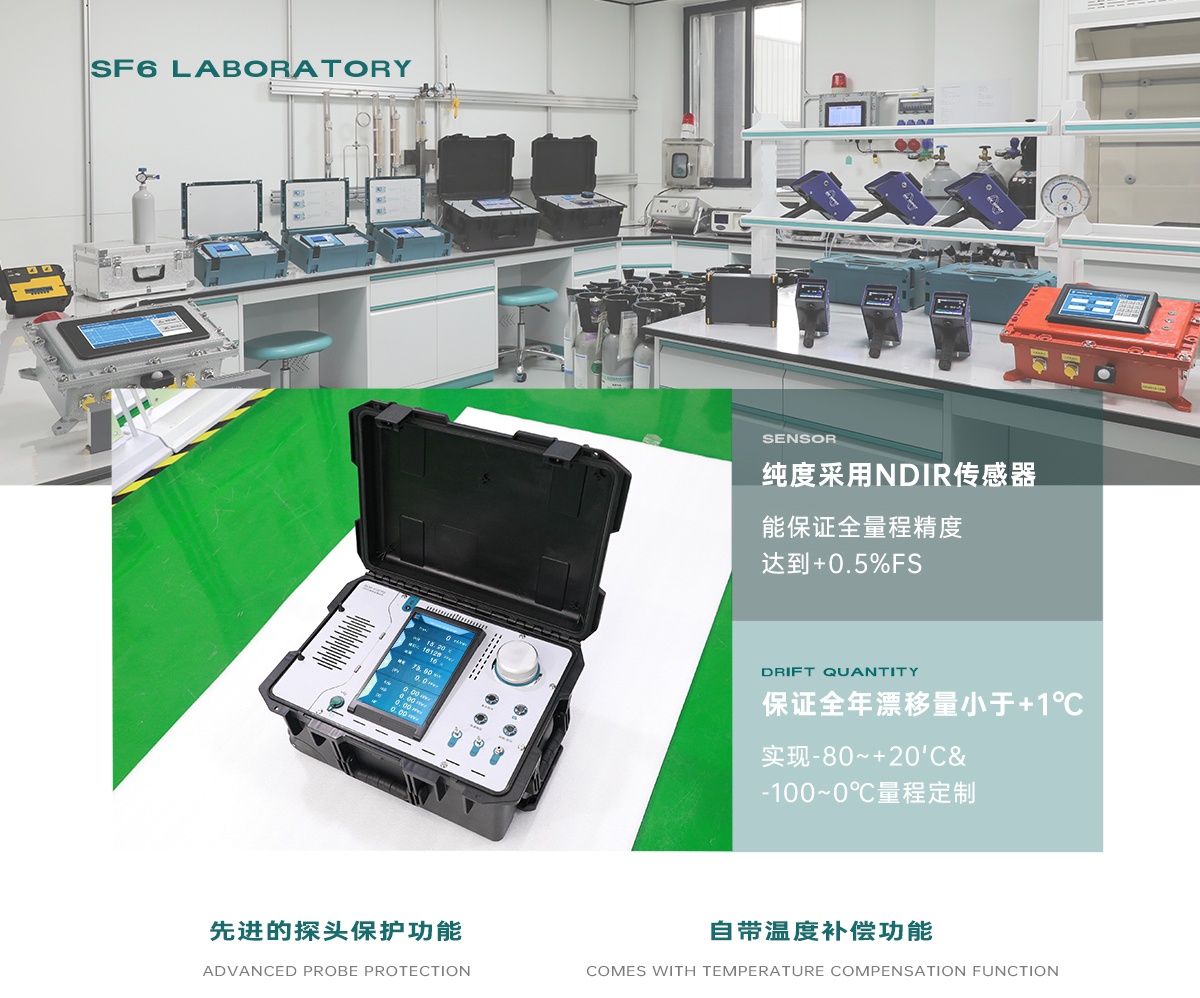

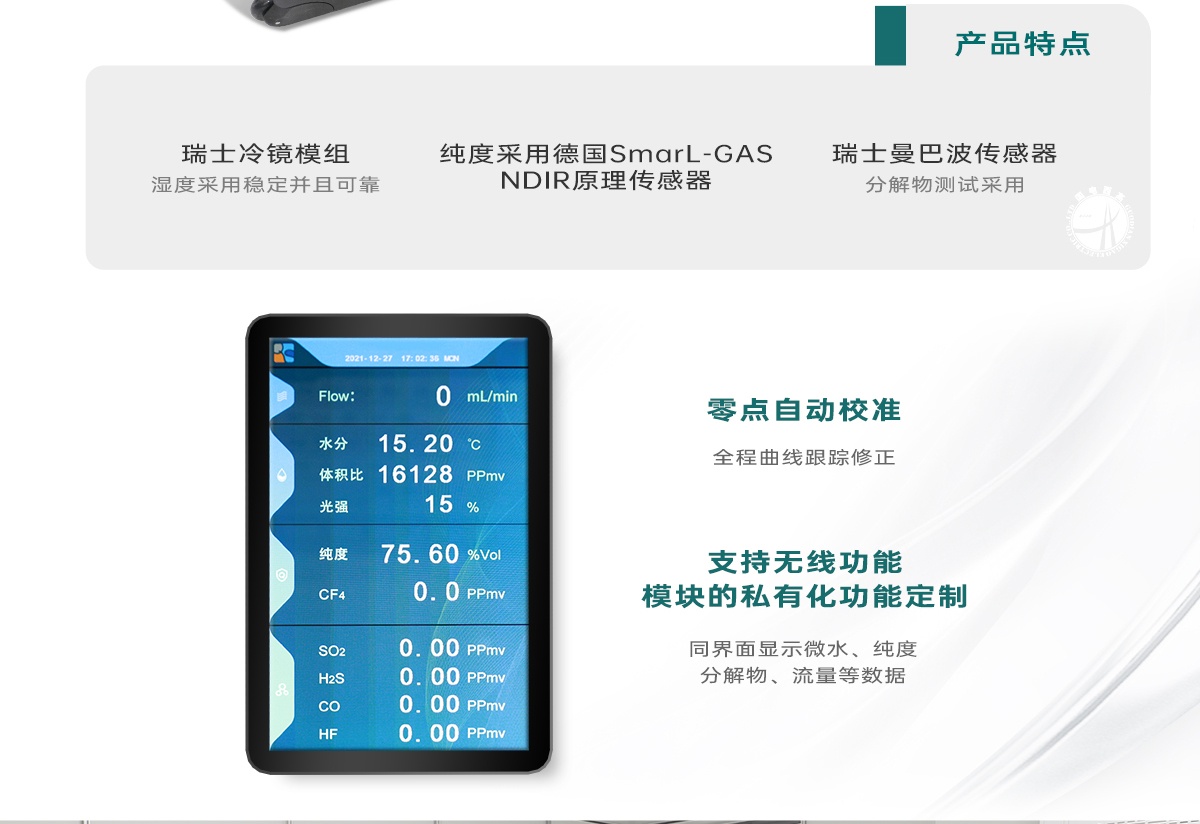

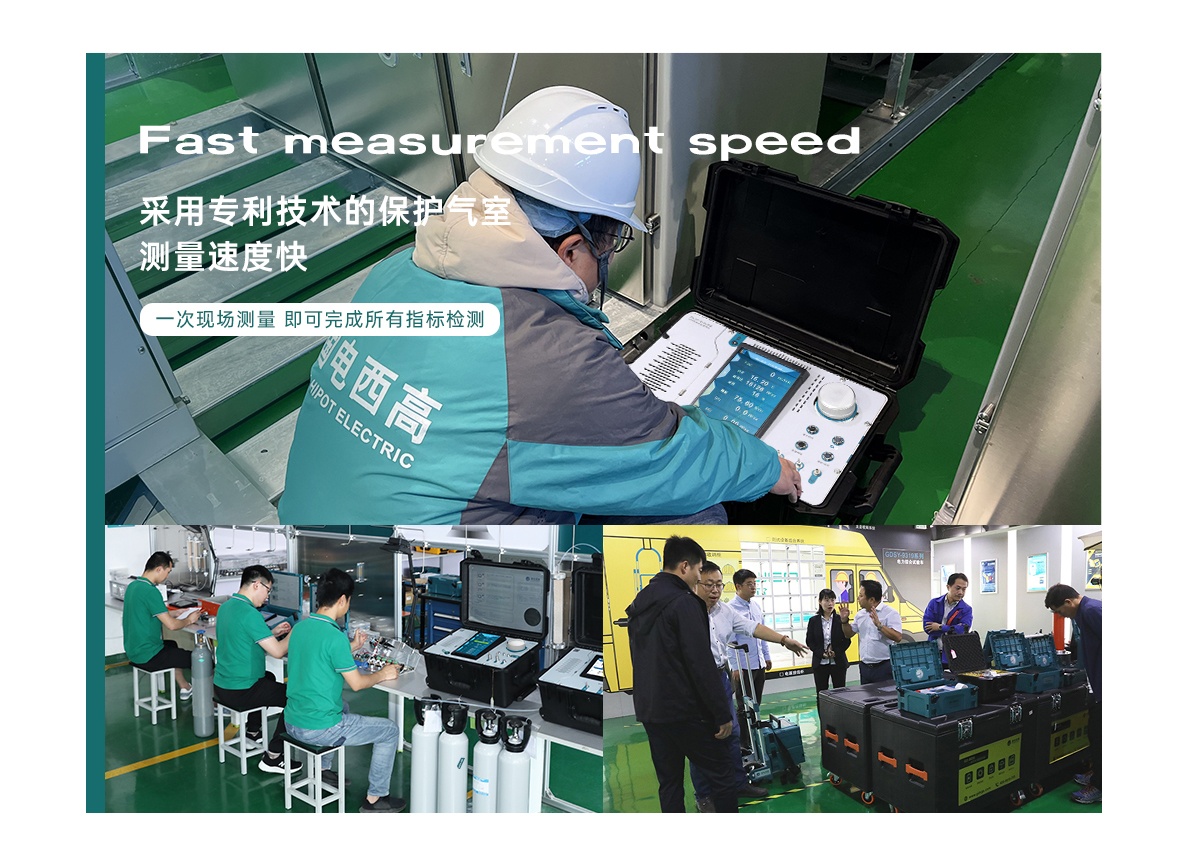

GDSF-411PPD? SF6氣體綜合分析儀是集SF6濕度、SF6純度測試以及SF6氣體分解物測試于一體，一次現場測量，即可完成所有指標檢測，大大節省了設備中的氣體，同時減少用戶的工作量，提高了工作效率。GDSF-411PPD? SF6氣體綜合分析儀采用了國外最優秀的傳感器；濕度采用穩定并且可靠的瑞士冷鏡模組、純度采用德國Smart-GAS NDIR原理傳感器，分解物測試采用瑞士曼巴波傳感器。彩色液晶顯示，實時顯示各種參數，全程傻瓜式的操作，內置充電電池，交直流兩用。

引用標準

DL/T639-1997六氟化硫電氣設備運行、試驗及檢修人員安全防護細則

國電公司72號附件3[1999]高壓開關設備質量監督管理辦法

GB/T17626電磁兼容試驗和測量技術

GB/T2423電工電子產品環境試驗

DL/T596電力設備預防性試驗規程

GB/T6388運輸包裝收發貨標志

GB/T18867-2014電子工業用氣體六氟化硫

GB/T8905六氟化硫電器設備中氣體管理和檢測導則

DL506六氟化硫氣體絕緣設備中水分含量現場測量方法

JJG499-2004中華人民共和國計量檢定規程精密露點儀

型號/功能	GDSF-411WP	GDSF-411WPD	GDSF-413WPD	GDSF-411CPS	GDSF-413CPD
H2O(阻容法)	■	■	■	□	□
H2O(斯特林冷鏡法)	□	□	□	■	■
H2O(帕爾貼冷鏡法)	□	□	□	□	□
SF6（純度）	■	■	■	■	■
SF6（檢漏）	□	□	□	□	□
SO2	□	■	■	■	■
H2S	□	■	■	■	■
CO	□	■	■	■	■
HF	□	■	■	■	■
CF4	□	□	■	□	■
H2	□	□	□	□	□
AIR	□	□	□	□	□
PUMP BACK（泵回）	□	□	□	□	□
金屬編織采集管	□	□	□	□	□
高配高壓快速接頭	□	□	□	□	□
型號/功能	GDSF-433CPD	GDSF-411PPD	GDSF-413PPD	GDSF-433PPD
H2O(阻容法)	□	□	□	□
H2O(斯特林冷鏡法)	■	□	□	□
H2O(帕爾貼冷鏡法)	□	■	■	■
SF6（純度）	■	■	■	■
SF6（檢漏）	■	□	□	■
SO2	■	■	■	■
H2S	■	■	■	■
CO	■	■	■	■
HF	■	■	■	■
CF4	■	□	■	■
H2	■	□	□	■
AIR	■	□	□	■
PUMP BACK（泵回）	■	□	□	■
金屬編織采集管	■	□	□	■
高配高壓快速接頭	■	□	□	■

SF6氣體微量水分參數
測量范圍:	露點-60～+20℃（支持ppmv等）
露點精度：	±0.5℃（當露點溫度低于0℃，傳感器輸出為霜點）
分辨率：	露點0.01℃
重復 性：	±0.2℃
SF6氣體純度參數：	?
純度精度：	±1%FS
重復 性：	±0.5%
分解產物參數
H2S：	1～200PPmv
SO2：	1～100PPmv
CO：	1～500PPmv
HF：	1～50PPmv
靈敏度：	0.5 PPmv
氣體流量
水分測量：	SF6和其它氣體調節在400~600mL/min
SF6氣體純度測量：	300~450mL/min
SF6氣體分解物測量：	250～300mL/min
工作電壓：	110～220VAC，交直流兩用
儲存溫度等級：	-40～+70℃
操作環境
溫 ???度：	?-35～+60℃
樣氣流速：	無影響
其它配置：	電子質量流量計
鋰電池：	交直流電兩用，自動切換，過充過放保護功能
