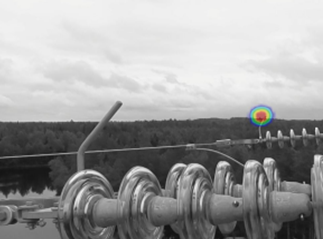

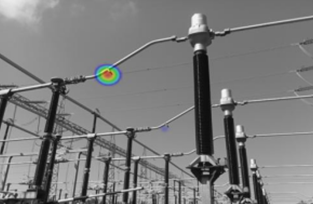

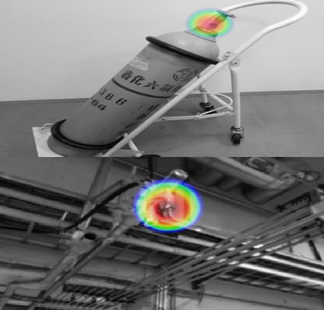

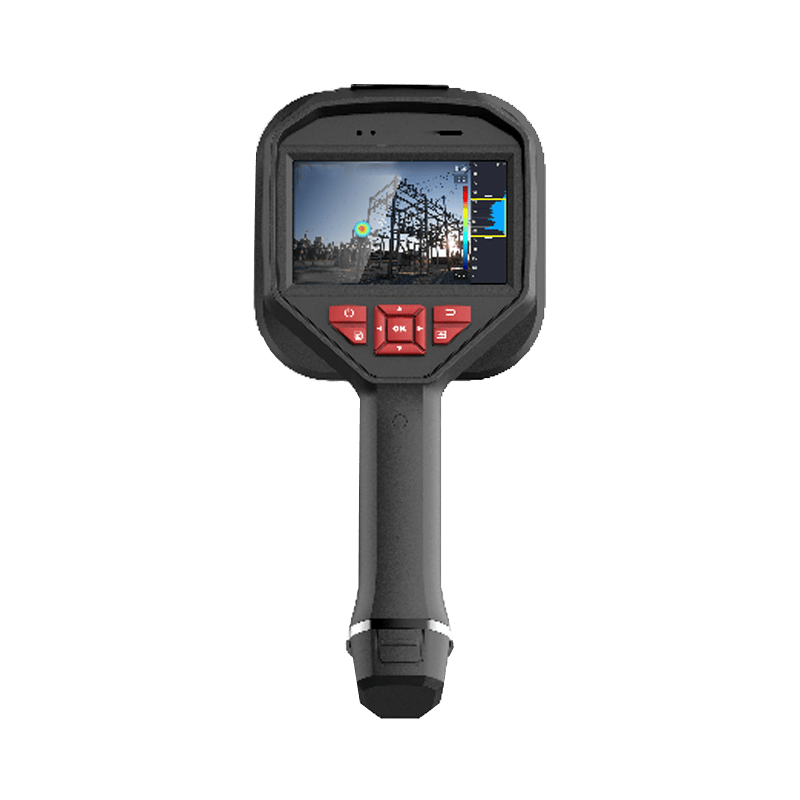

GDUI-411PD手持式聲波成像儀可廣泛地適用于電網公司的高壓架空線路的帶電巡檢掃測及定位、變電站各種裸露高壓設備的電暈放電、懸浮放電、表面放電、以及瓷套內、外部等放電類型的檢測及定位、以及各種氣體管道泄漏檢測及定位、設備異常振動查找等多場景、多功能一體。
|
型號 |
GDUI-411PD |
GDUI-411PDpro |
|
|
聲學參數 |
麥克風 |
64個數字硅MIC陣列 |
136個數字硅MIC陣列 |
|
頻率帶寬 |
0kHz~96kHz |
0kHz~96kHz |
|
|
距離 |
0.3~150米 |
0.3~150米 |
|
|
聲像偽彩模式 |
白黑、黑白、彩虹、鐵紅、紅黑、融合、雨、藍紅 |
白黑、黑白、彩虹、鐵紅、紅黑、融合、雨、藍紅 |
|
|
聲強顯示 |
最高點 |
最高點 |
|
|
聲學檢測模式 |
氣體泄漏檢測模式、局放檢測模式 |
氣體泄漏檢測模式、局放檢測模式 |
|
|
聲像幀率 |
25 |
25 |
|
|
最小泄漏量 |
0.5m，0.6MPa下最小可檢測0.13ml/s的泄漏 |
0.5m，0.6MPa下最小可檢測0.078ml/s的泄漏 |
|
|
1m，0.5MPa下最小可檢測0.21ml/s的泄漏 |
1m，0.5MPa下最小可檢測0.122ml/s的泄漏 |
||
|
聲強范圍 |
下限：<-15 dB |
下限：<-15 dB |
|
|
上限：>120 dB |
上限：>120 dB |
||
|
PRPD圖譜 |
支持 |
支持 |
|
|
MIC采樣率 |
192KHz |
192K |
|
|
規則框 |
支持1個中心矩形規則框 |
支持1個中心矩形規則框 |
|
|
氣體泄漏等級顯示 |
支持 |
支持 |
|
|
氣體泄漏損失顯示 |
支持 |
支持 |
|
|
氣體泄漏量顯示 |
支持 |
支持 |
|
|
局放類型檢測 |
支持 |
支持 |
|
|
可見光 |
可見光鏡頭焦距 |
6.4 mm |
6.4 mm |
|
視場角 |
50.2°（H）× 35.4°（V） |
50.2°（H）× 35.4°（V） |
|
|
最大圖像尺寸 |
2688 × 1944 |
2688 × 1944 |
|
|
圖片分辨率 |
800 × 480 |
800 × 480 |
|
|
視頻分辨率 |
800 × 480 |
800 × 480 |
|
|
聚焦模式 |
定焦 |
定焦 |
|
|
圖像顯示 |
顯示器 |
4.3'' LCD電容觸摸屏 800 × 480 |
4.3'' LCD電容觸摸屏 800 × 480 |
|
圖像模式 |
白黑、黑白、彩虹、鐵紅、紅黑、融合、雨、藍紅等8種偽彩模式 |
白黑、黑白、彩虹、鐵紅、紅黑、融合、雨、藍紅等8種偽彩模式 |
|
|
系統功能 |
藍牙 |
支持,藍牙4.1 |
支持,藍牙4.1 |
|
USB |
type-C |
type-C |
|
|
HDMI |
支持 |
支持 |
|
|
拍照 |
支持 |
支持 |
|
|
錄像 |
支持 |
支持 |
|
|
文本注釋 |
支持 |
支持 |
|
|
界面語言 |
中文 |
中文 |
|
|
Wi-Fi |
支持 |
支持 |
|
|
視頻格式 |
.mp4 |
.mp4 |
|
|
存儲 |
64 GB |
64 GB |
|
|
圖片格式 |
.jpeg |
.jpeg |
|
|
硬件接口 |
TYPE-C |
TYPE-C |
|
|
電池類型 |
鋰離子電池 |
鋰離子電池 |
|
|
電池工作時間 |
3.5小時，可現場更換，可充電 |
2小時，可現場更換，可充電 |
|
|
系統參數 |
沖擊/振動 |
沖擊：15g(GB/T 2423.5-2019) |
沖擊：25g(GB/T 2423.5-2019) |
|
電磁兼容性(EMC) |
ClassA |
ClassB |
|
|
工作溫度和濕度 |
-20 °C~50 °C，≤95% |
-20 °C~50 °C，≤95% |
|
|
防護等級 |
IP54 |
IP54 |
|
|
防摔等級 |
1.2 m |
1.2 m |
|
|
重量 |
940 g |
<1.2kg |
|
|
尺寸 |
292.2mm×127mm×110.7mm |
310.4mm*165mm*117mm |
|
|
配件 |
充電座、適配器、數據線、HDMI視頻輸出線、高強度抗沖擊便攜箱、扶手帶、MIC蓋、電池x2（不含機身內） |
充電座、適配器、數據線、HDMI視頻輸出線、高強度抗沖擊便攜箱、扶手帶、MIC蓋、電池x3（不含機身內） |
|
|
數據儲存 |
語音注釋 |
支持（60 s） |
支持（60 s） |
