工頻耐壓試驗因所加電壓有交流和直流之分,所以又分成工頻耐交流電壓試驗和工頻耐直流電壓試驗兩種,兩者不能相互代替。對于中小型電機,如無特殊說明,可理解為只要求進行耐交流電壓試驗。限于篇幅限制,今天只對工頻耐交流電壓試驗的注意事項進行一下講解吧。

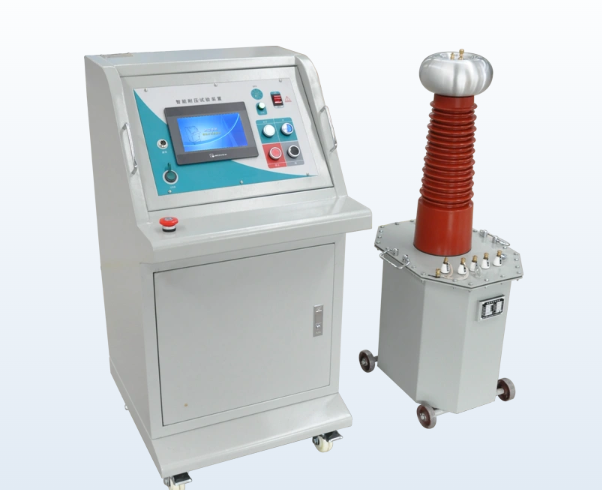

國電西高GDYD-A系列智能耐壓試驗裝置
工頻耐壓試驗注意
對新繞組首次試驗
試驗設備采用專用的耐電壓試驗儀,儀器的選擇應按照實測電機的規格選擇,試驗方法、試驗峰值及相關的注意事項包括:
升壓變壓器的高壓輸出端接被試?yán)@組,低壓端接地。測試現場的接地線必須定期檢查,預防因接地不良導致事故。
被測試電機外殼(或鐵心)以及未加高壓的繞組都應可靠接地。
試驗加壓時間分為1min和1s兩種;對于電機成品按1min方法耐壓試驗,電壓值按GB755具體的規定值。
對于電機定子和繞線電機轉子半成品,應較整機產品有所增加,具體在產品的技術條件中有規定。
為防止被試?yán)@組儲存電荷放電擊傷試驗人員,試驗完畢,要將被試?yán)@組對地放電方可拆下接線,這一點對較大容量的電機尤為必要。
