串聯諧振與并聯諧振試驗裝置特性比較

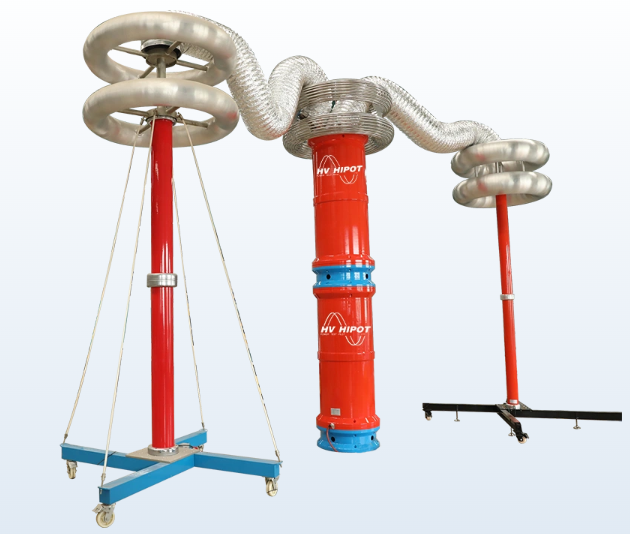

國電西高GDTF系列變電站變頻串聯諧振試驗裝置
串聯諧振具有以下特點：
(1)由于感抗與容抗相等，阻抗達到很小的值，具有純電阻特性；
(2)在電壓不變的情況下，電路中的電流達到一個很大的值，這就是諧振電流；
(3)由于容抗等于諧振時的感抗，所以電感上的電壓等于電容上的電壓，電感和電容上的電壓與電阻有關。如果感抗和容抗遠大于電阻，那么電感和電容的電壓可能遠大于電源電壓，所以串聯諧振也稱為電壓諧振。
并聯諧振具有以下特點：
(1)并聯諧振時，電路總電流小，與電壓同相，即電路總阻抗達到較大值，電路呈阻性；
(2)支路電流與總電流的倍數就是諧振電路的品質因數Q，所以并聯諧振也稱為電流諧振。因此并聯諧振不會產生危及設備安全的諧振過電壓，功率因數達到較大值，可應用于電流檢測測試。
RLC串聯電路中的感抗和容抗具有相互抵消的作用，即ωL-1/ωC=0。此時串聯電路中的電抗為0，電流和電壓同相，稱為串聯諧振。RLC并聯電路中的感抗和容抗具有相互抵消的作用，即1/ωL-ωC=0。此時并聯電路中的電抗為0，電流和電壓同相，稱為并聯諧振。串聯諧振的有效值電流達到較大值，并聯諧振電壓的有效值達到較大值。串聯諧振時L、C兩端可能出現高壓，并聯諧振L、C兩端可能出現過電流。
