微機繼電保護測試儀操作步驟及注意事項

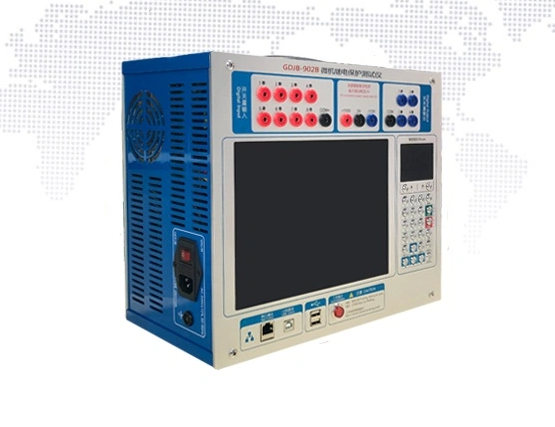

國電西高GDJB-902B微機繼電保護測試儀

一、繼電保護測試儀接入220V交流電源，接地線插孔可靠接地。
1、測試儀器主機禁止接到380V三相交流電源或直流電源上。
2、試驗之前，接地線插孔必須可靠接地，否則有可能損壞裝置。
二、按下繼電保護測試儀船形電源開關，啟動繼電保護測試儀，選擇“我接受”“確定”，等待繼保儀系統完全啟動。
三、根據不同試驗內容，連接電壓、電流、開入開接線方式。
四、根據不同試驗內容要求，做相關試驗。
1、電壓回路不能短路或過載，電流回路的負載應根據技術參數中所給定的阻抗值，以免過載影響試驗結果。
2、當電壓源出現過載或短路時，測試儀自動切斷功放電源并中斷試驗，同時發出過載告警信號。電壓源每相大負載電流為0.6。
3、如果大電流輸出時間過長，功放溫度過高時，測試儀將自動關閉功放電源，并給出告警音，此時應停止試驗，直至功放冷卻后方可繼續試驗。
4、輸入開入量電位有方向性，一般情況下使用空節點。
5、開入量輸入端子上的A、B、C負端相通，并與電壓、電流輸出端子中的公共端“N”以及地線（如面板、機箱）均不相通，它是懸浮地。開入端子對于空接點和電位（10-250V）兼容。但對帶電接點的輸入具有方向性。A、B、C、H接高電位（+），負端接帶電接點的低電位（-），計算機才能檢測到接點狀態的翻轉。若反接，所檢測到的將始終是閉合狀態。
如果試驗過程中出現緊急問題，迅速退出功放按鈕，然后關閉主機電源。
