電纜故障測試儀使用過程中偶爾會出現波形不穩定或者不正確等狀況，導致這種情況的出現是什么呢？今天國電西高帶大家一起來了解下其中的原理吧。

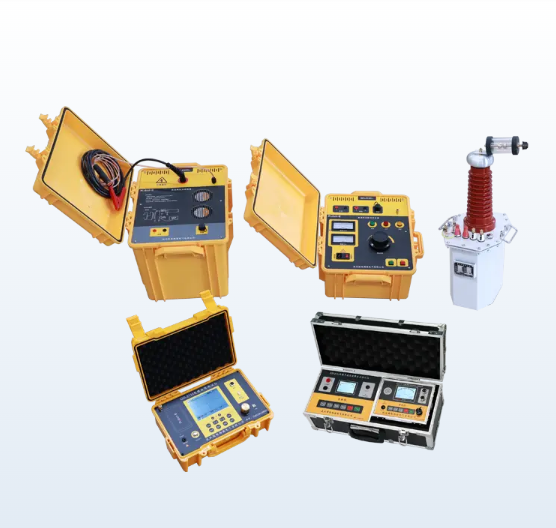

國電西高GD-2136L/H電纜故障測試儀
影響電纜故障測試儀波形的因素有：
（1）電纜的絕緣層材料。如果是油紙電纜或純凈的交聯聚乙烯材料，則故障波形簡單、清晰；如果是聚氯乙烯材料，受添加劑等影響波傳播特性差，則故障波形衰減很快，故障點反射較難辨認；
（3）電纜故障絕緣電阻是否小于1000歐姆，當小于1000歐姆時故障點反射波形比較清晰；
（4）脈沖反射儀是否有比較法功能，有比較法的脈沖反射儀將好相、壞相的波形在同一屏下同時展示，二者波形的分叉點就是故障點的位置；
（5）被測電纜是否有T接分支電纜。如有，則需要有TDR伴侶協助，在被測主干電纜遠端或分支電纜遠端施加TDR伴侶的開斷信號，使故障點發射波形與分支電纜遠端分別出來。
