測量變壓器短路阻抗需要用到專用儀器變壓器低電壓短路阻抗測試儀，它是電力部門對于變壓器檢測不可缺少的檢測設備之一。變壓器短路阻抗大小對變壓器運行是有一定影響的，所以對變壓器測量短路阻抗是一件非常重要的工作。

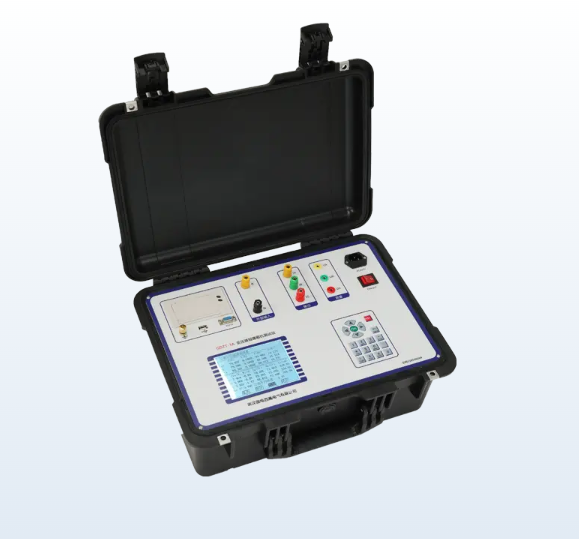

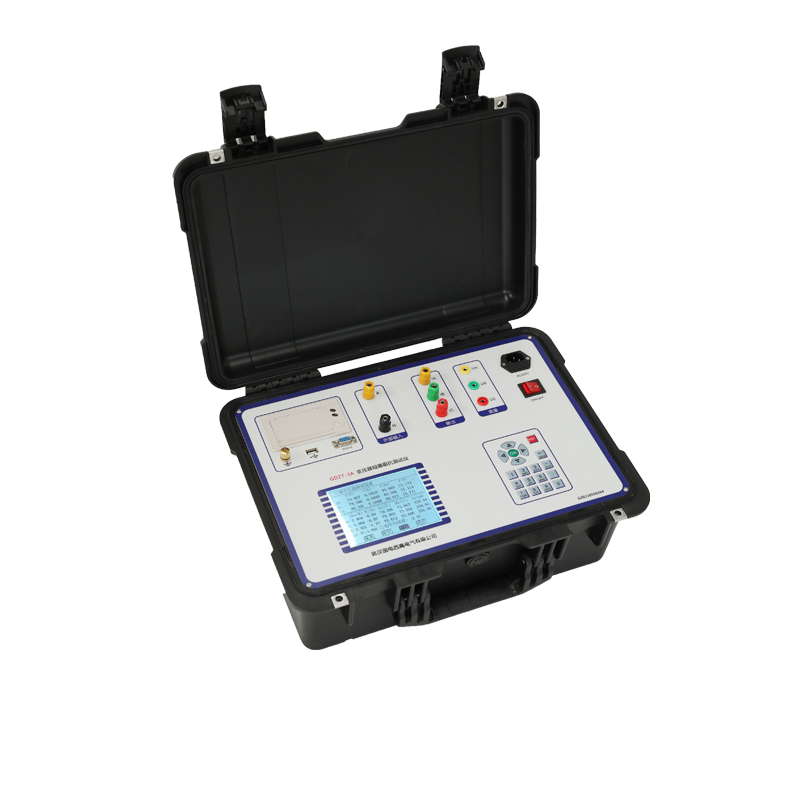

國電西高GDZT-3A變壓器短路阻抗測試儀
當變壓器滿載運行時，短路阻抗的高低對二次側輸出電壓的高低有一定的影響，短路阻抗小，電壓降小，短路阻抗大，電壓降大。當變壓器負載出現短路時，短路阻抗小，短路電流大，變壓器承受的電動力大。短路阻抗大，短路電流小，變壓器承受的電動力小。
變壓器短路阻抗也稱阻抗電壓，在變壓器行業是這樣定義的：當變壓器二次繞組短路（穩態），一次繞組流通額定電流而施加的電壓稱阻抗電壓Uz。通常Uz以額定電壓的百分數表示，即uz=(Uz/U1n)*100%。
如果電壓比(變比)不相同，兩臺變壓器并列運行將產生環流，影響變壓器的出力。如果百分阻抗不相等，則變壓器所帶的負荷不能按變壓器的容量成比例分配，阻抗小的變壓器帶的負荷大，阻抗大的變壓帶的負荷反而小，也影響變壓器的出力。
由此可見，變壓器短路阻抗大小對變壓器運行起到了決定性的作用，所以變壓器短路阻抗測試儀測量短路阻抗就顯得非常重要了。
