市面上常見的串聯諧振電抗器銘牌或使用說明書中指明的工作制（或運行時限）為T，一般指環境溫度40℃條件下，電抗器額定負載、額定電壓時的單次最長連續工作時間。此時，諾振頻率達到額定最低工作頻率fe，電流達到額定值le。

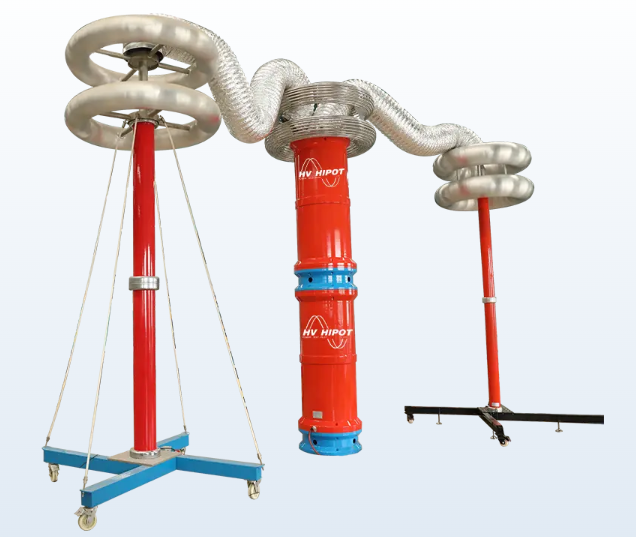

國電西高GDTF系列變電站變頻串聯諧振試驗裝置


但在現場試驗時，通常情況下都不是在額定狀態下工作，這樣電抗器實際單次最長連續工作時間可能遠超過T，實際工作時間取決于試驗時的實際諧振頻率和試驗電壓U，此時實際可連續運行時間t可參照下式計算：
t=T*f2*Ue2/fe2**U2
國電西高的變電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。
串聯諧振產品特點：
同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升?。徊捎酶墒江h氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
變頻控制源容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。
配置靈活。國電西高可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
