RLC串聯諧振特性

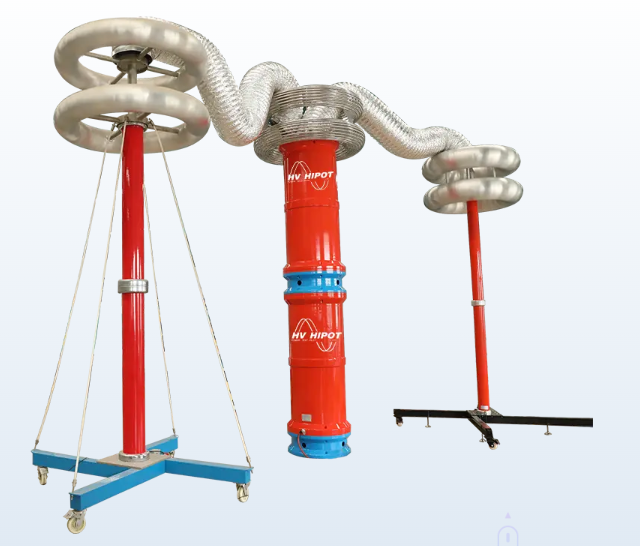

國電西高GDTF系列變電站變頻串聯諧振試驗裝置
對RLC串聯諧振特性的研究，特別是對品質因數Q的測量，是電磁學中一個重要的試驗。雖然Q值的測量有多種方法，但其測量精度受測量方法以及測量儀器儀表的影響較大。其交流電壓與交流電流值I（有效值）的關系為通過兩種方法對RLC串聯諧振電路的測量，結果都與理論值大致接近，說明兩種方法都是正確的。但兩種方法都各有優缺點，如下：
（1）頻帶寬帶法的結果與諧振定壓法符合得很好，與理論值相比較，頻帶寬度法所測得的值更接近理論值。
（2）通過諧振曲線的頻帶寬度直接可以知道電路的選頻性好壞。而電壓諧振法則要通過計算來確定Q值，從而知道電路的選頻性。
（3）頻帶寬度法利用諧振點比諧振定壓法具有明顯優勢。諧振電壓法與測得的數值有直接關系，對于儀器選用及讀數準確性的要求較高；而頻帶寬度法只對數據計算處理比較注重。
（4）頻帶寬度法的缺點是要作復雜的計算，然后繪畫出UR-f圖、I-f圖，利用諧振時的頻帶寬度求得Q值；諧振定壓法則直接計算得到。
（5）電壓諧振時，電容上的電壓與電感上的電壓相當，兩者電壓大小都等于電源的Q倍?？梢灾苯佑秒娙萆系碾妷号c輸出電壓的比值求得Q值，即電壓諧振法測得Q值。
