局部放電是指高壓電器中的絕緣介質在高電場強度作用下，發生在電極之間非貫穿性放電。220kV及以上變壓器大修或更換繞組后，應進行局部放電測量。

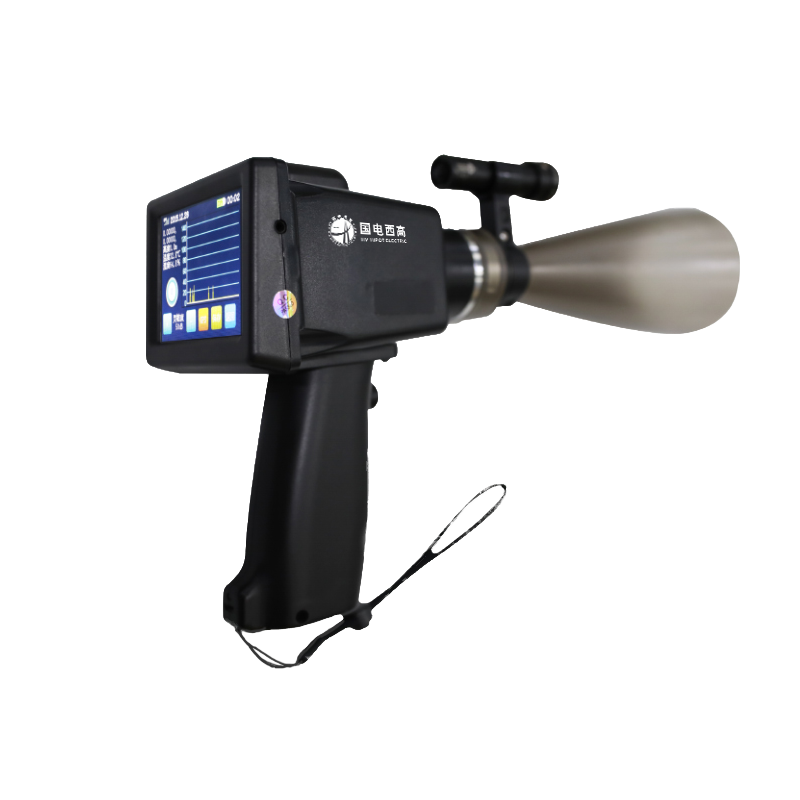

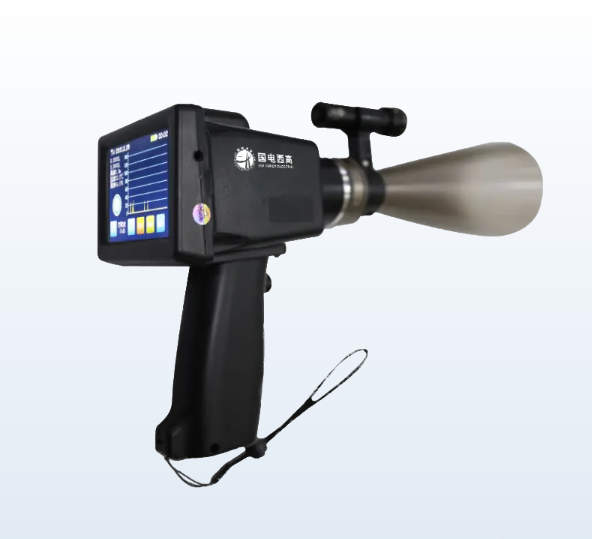

國電西高GD-610A超聲波局部放電巡檢儀
進行局部放電測量時對試品施加線端電壓為U2（1.3Um/或1.5Um/）,持續5min，再升高至U1（Um/）保持5s，然后立即下降電壓至U2,持續30min。在電壓為U2的第二階段30min內，應連續進行觀察，每隔5min記錄一次放電量，如果局部放電觀察過程中試驗電壓不突然下降，并在30min加電壓的最后29min內，所有端子上的放電量水平低于規定限值，并且未表現出明顯地向這個限值穩定增加的傾向，則試驗合格。如在一段時間內放電量超過限值，之后又低于這個限值，則試驗應繼續進行，直到在30min內的放電量在規定值以內。
按國標的規定，變壓器的局部放電量q值為：
當U2為1.3Um/時，放電量一般不大于300pC
當U2為1.5Um/時，放電量一般不大于500pC
