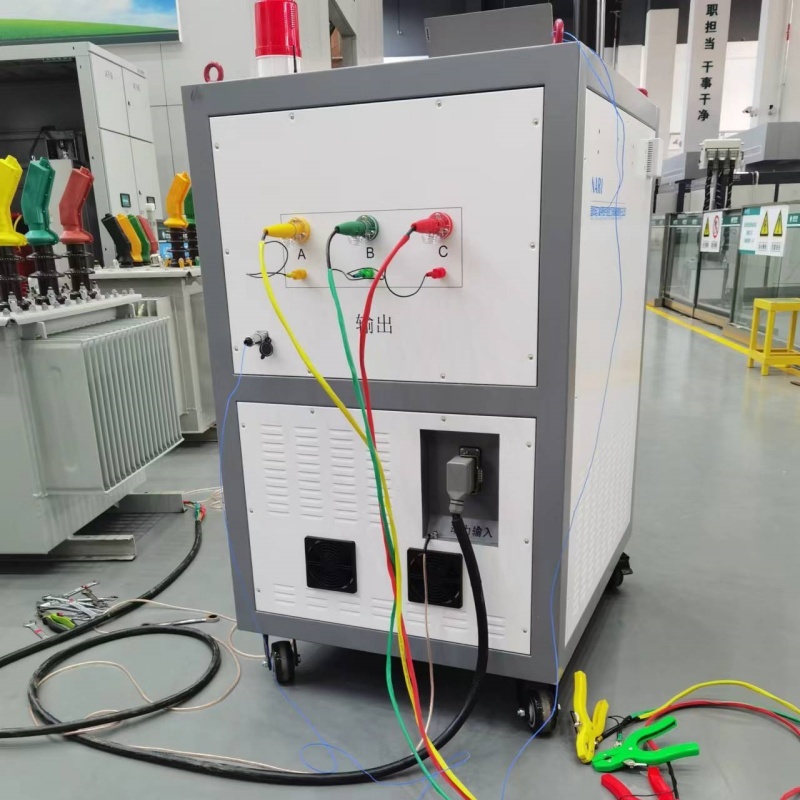

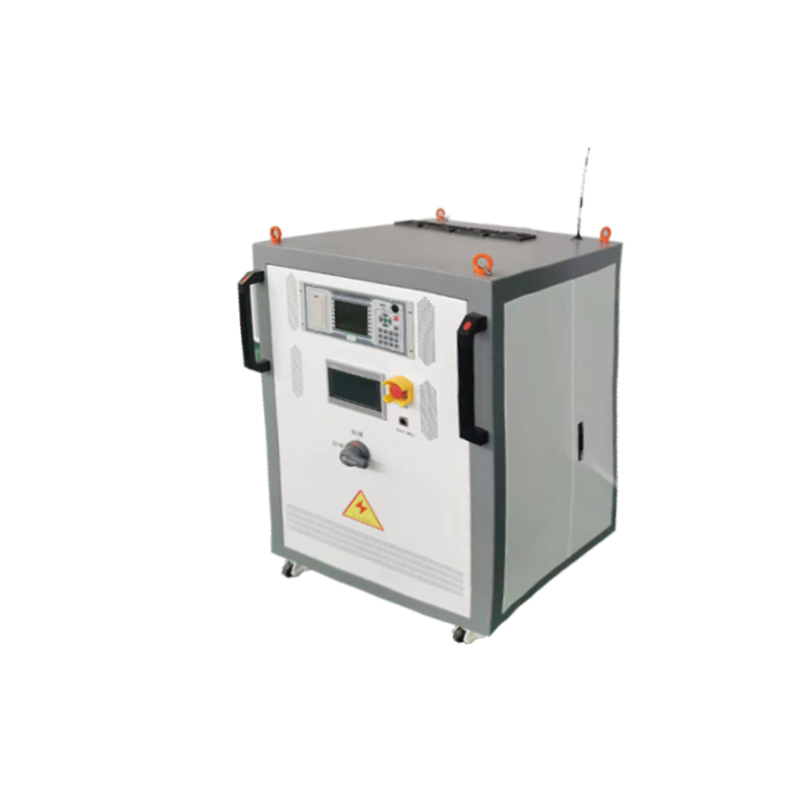

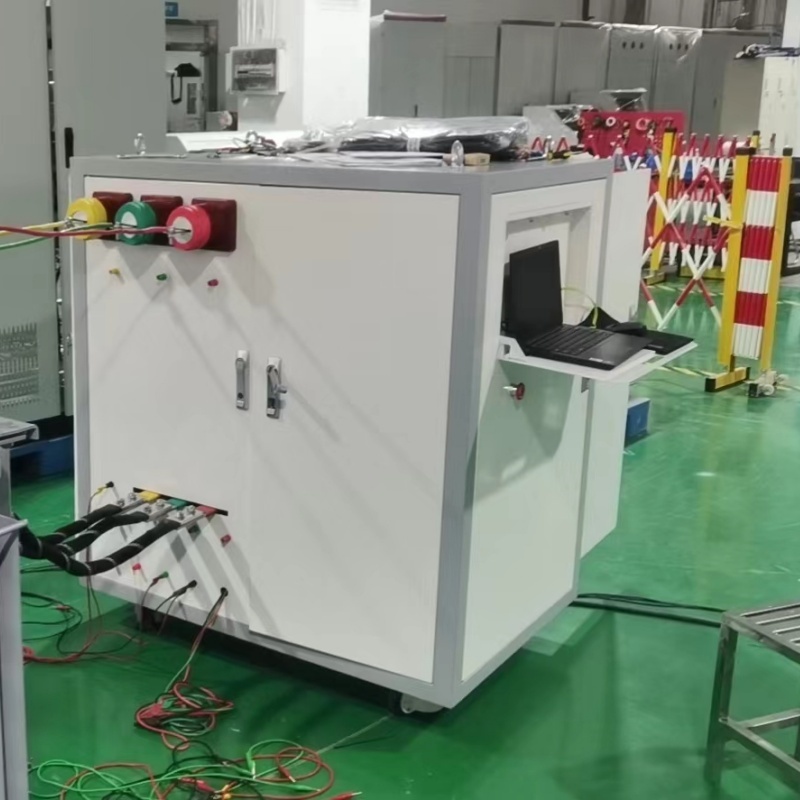

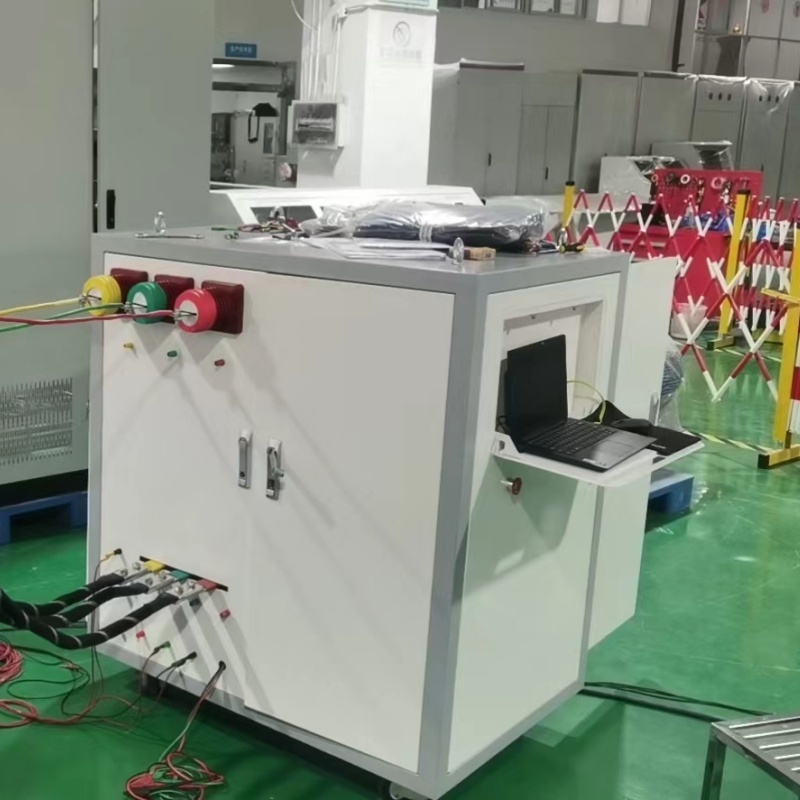

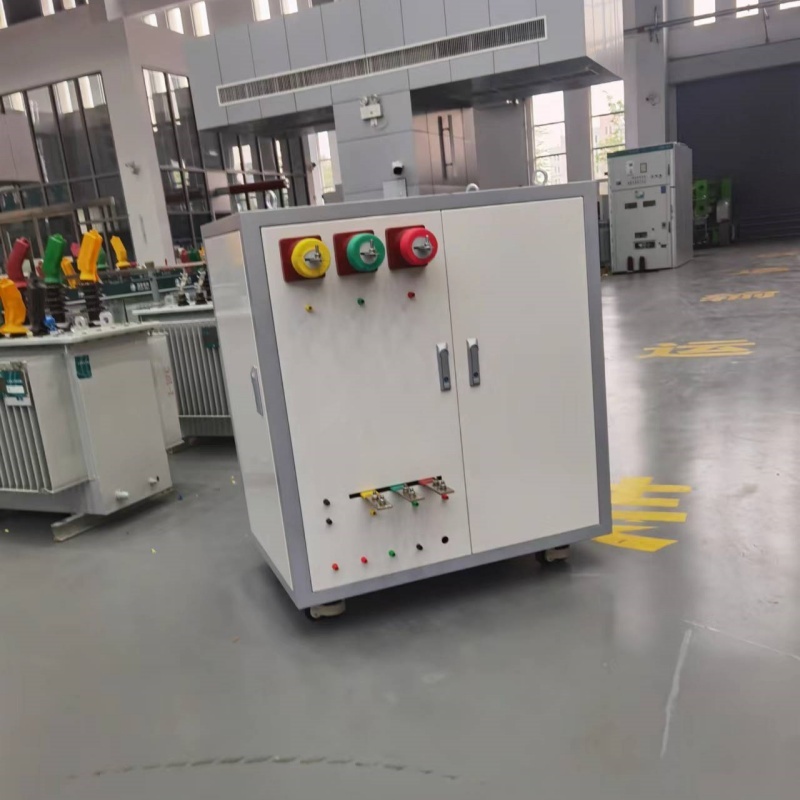

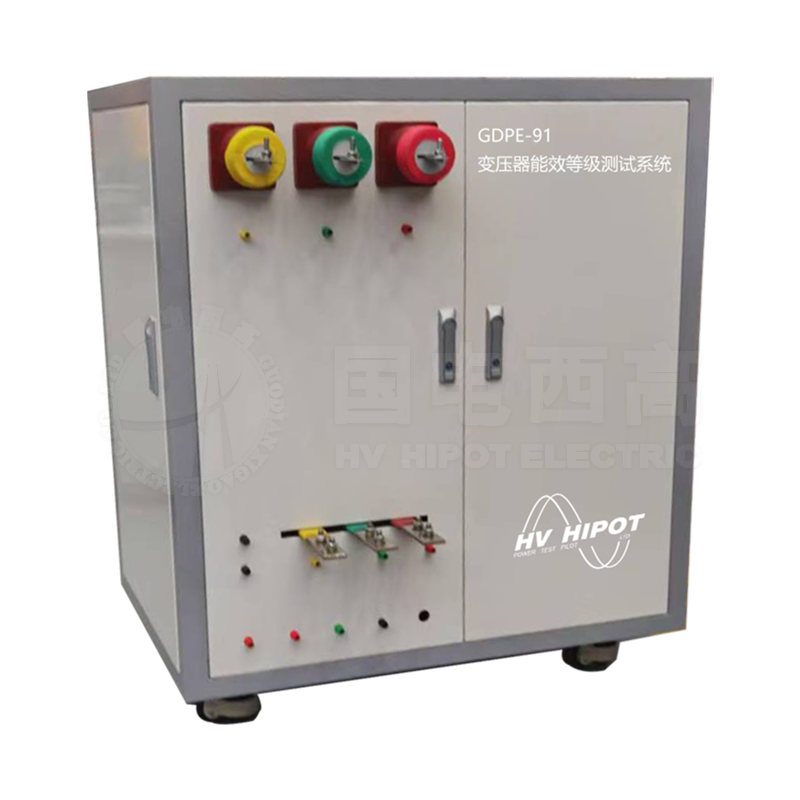

一、概述
變壓器能效等級測試系統符合GB/T4776，GB/T5169，GB/4285 等相關國家標準。
該試驗臺主要是對電力變壓器，配電變壓器的直流電阻及變比測試，空載、負載特性及感應耐壓，能效等級測試試驗進行試驗。
該裝置測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。
二、特點
變壓器測試系統集試驗一次接線，顯示，數據采集，分析處理，測量控制，存貯，打印，保護于一體，試驗全過程全部自動完成，具有高效率、高精度的突出優點。
變壓器測試系統采用全電腦操作，同時顯示三相電壓電流等參量，全部試驗數據均在屏幕上實時（鎖定）顯示，避免了試驗過程中因視差、換算、計算等諸多因素造成的誤差。使測試精度更高。特別是徹底解決操作人員同時讀看多塊表計，同時記錄多組數據的困難，保證試驗數據的準確可靠。
數據處理采用自動存儲方式，試驗數據全部實時填入相應數據庫，避免人工轉抄記錄過程，保證了數據的真實、可靠。
三、測試項目
1.變壓器繞組直流電阻試驗
2.變壓器繞組變比組別試驗
3.變壓器空載損耗及空載電流百分比測試
4.變壓器負載損耗及阻抗電壓測試
5.變壓器倍頻耐壓試驗
四、技術參數
4.1系統組成：
 計算機控制及數據處理軟件系統；
 各測試單元數據采集系統；
 系統控制PLC系統；
4.2測試對象：
 可對容量在630kVA及以下干式變壓器、油浸式變壓器進行測試。
4.3測試軟件基本功能
變壓器能效等級測試系統軟件可操作控制變壓器變比組別測試儀、變壓器繞組直流電阻測試儀、變壓器功率分析儀、絕緣電阻測試儀、變壓器介質損耗測試儀、溫度巡檢儀及西門子PLC。
軟件人機界面友好，操作直觀簡單。

產品參數

直流電阻測試

1、輸出電流：
高壓CH1:  5A、1A、0.1A 、0.01A
低壓CH2:  20A、10A、5A、2A
2、量程：
（高壓CH1---5A）：   0Ω——4Ω
（高壓CH1---1A）：   20mΩ——20Ω
（高壓CH1---0.1A）： 200mΩ——200Ω
（高壓CH1---0.01A）：2Ω——2000Ω
（低壓CH2---20A）： 0Ω——0.1Ω
（低壓CH2---10A）： 2mΩ——0.4Ω
（低壓CH2---5A）：  4mΩ——0.8Ω
（低壓CH2---2A）：  10mΩ——2Ω
3、準確度：(高壓CH1):0.2%±1μΩ
                  (低壓CH2):0.2%±0.2μΩ
4、最小分辨率：0.1μΩ
5、溫升記錄數據間隔：10秒、30秒、60秒
6、工作溫度：-20～40℃
7、環境濕度：≤80%RH，無結露
8、工作電源：交流：AC220V±10%，50Hz±1Hz
9、體積：長410mm×寬440mm×高210mm
10、凈重：15.7kg

變比組別測試

功率分析儀
工作電源：
1、工作電壓：85∽264V（交流）/120∽300V（直流）
2、頻率：47∽440HZ
3、容量：0∽40VA
