GIS組合電氣的變頻串聯諧振交流耐壓試驗?zāi)康?/h1>

人看過  0 人點贊

GIS的充氣外殼是接地的金屬殼體，整體體積較大，內部的帶電體及殼體的間隙較小，一般運輸?shù)浆F(xiàn)場的組裝充氣，受現場條件的限制，比如環境溫度、濕度和空氣的潔凈度、安裝工器具的精度、安裝工藝水平等都很難有效控制，對GIS安裝造成了一定影響。因內部有雜質或運輸中內部零件移位，將改變電場分布。

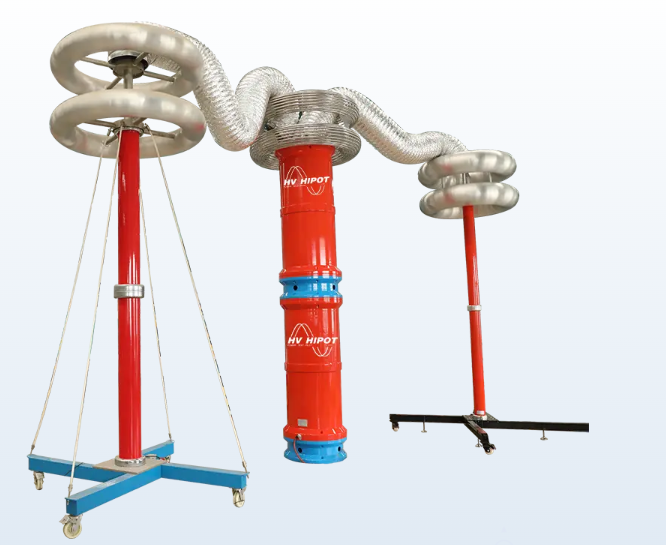

國電西高GDTF系列變電站變頻串聯諧振試驗裝置




另外，GIS的內部空間極為有限，工作場強很高，且絕緣裕度相對較小。GIS投運初期，絕緣擊穿大多是由金屬顆粒、懸浮導體、表面毛刺或顆粒等缺陷造成的，如下圖所示。

1一導體上的毛刺或顆粒：2-殼體上的毛刺或顆粒；
3—息浮屏蔽（接觸不良）：4—自由移動的金屬顆粒；
5一盆式絕緣子上的顆粒．6一盆式絕緣子內部缺陷
交流耐壓試驗對檢查是否存在雜質（如自由導電微粒）比較敏感。GIS現場交流耐壓試驗的主要目的是通過耐壓試驗檢驗被試設備的運輸和安裝是否正確，檢查被試設備內部是否有異物．檢驗被試設備內部潔凈度和絕緣是否達到規定要求。現場進行對地耐壓試驗和對端口間耐壓試驗?zāi)芗皶r發現內部隱患和缺陷，可起到預防故障的作用。
