技術特點

高壓斷路器是電力系統中最重要的控制設備之一。電網中高壓斷路器的運行數量最多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。因此，對高壓斷路器的動特性進行測試是一項很重要的工作，但采用傳統的方法對高壓斷路器進行動特性測試時存在操作復雜、測試精度低等缺點，為了解決這些問題，我們開發了GDKC-12B 高壓開關動特性測試儀。

• 1、高壓開關動特性測試儀性能

分（合）閘時間：分（合）閘線圈上電作為計時起點，到動、靜觸頭剛分（合）時間。

同相同期：同相之中，分（合）閘時間最大與最小之差。

相間同期：三相之中，分（合）閘時間最大與最小之差。

平均速度：分（合）閘過程中，動觸頭總行程的前、后各去掉10%,

取中間80%，動觸頭運動的行程與時間之比。

最大速度：分（合）閘過程中，動觸頭開始運動后，取動觸頭運動每10ms為一個計速單位，直至動觸頭運動停止，得到若干個速度單元值，其中最大的單元速度值即為分（合）閘最大速度。

剛分（合）速度：根據被測開關的制造廠不同，開關型號不同，各制造廠定義 了不同的剛分、剛合速度，本測試儀將各種不同的定義部分列入其中，供用戶自己選擇。

• 2、高壓開關動特性測試儀特點

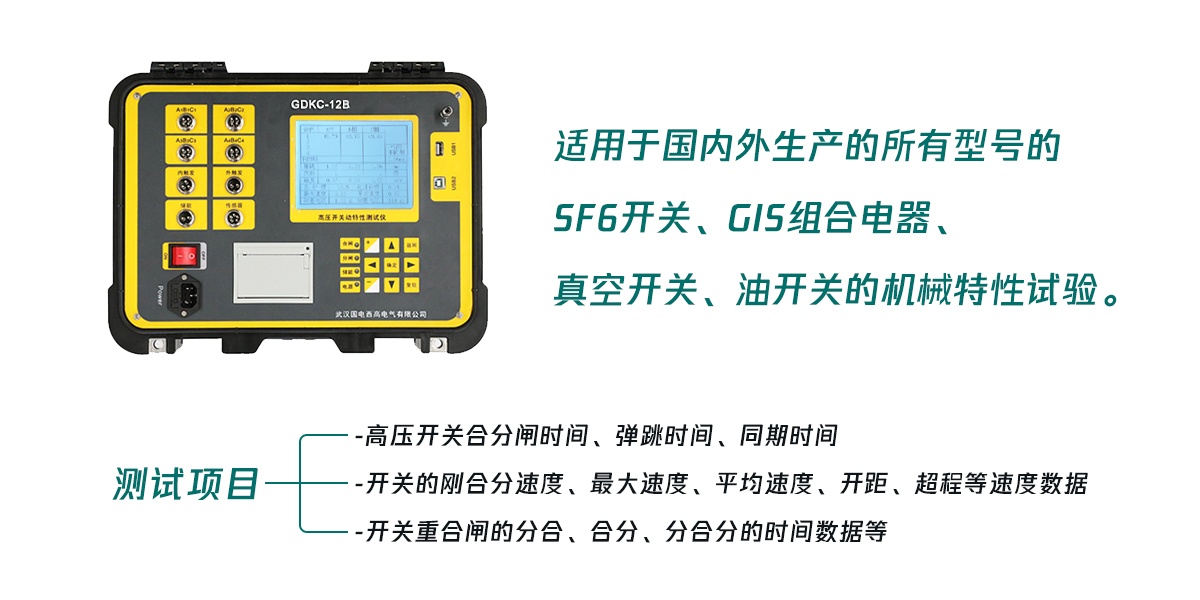

適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。

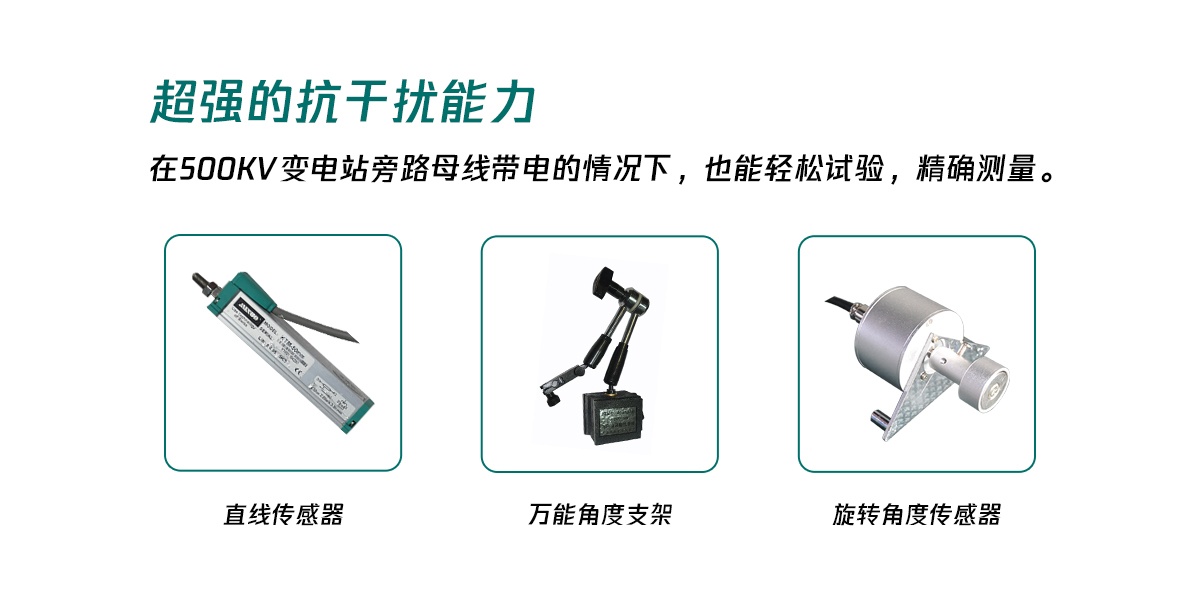

通用測速傳感器(選配)，直線傳感器，旋轉傳感器，安裝極為方便、簡捷。

開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。

主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

儀器配有數據分析管理軟件，可與PC機聯機操作，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。

產品參數

• 1、使用環境

①輸入電源：220V±10% 50Hz±10% 大氣壓力 86～106kpa

②溫 度：－10～40℃ 濕 度 ≦80%RH

• 2、安全性能

①絕緣電阻 ＞2MΩ

②介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

• 3、基本參數

①時 間： 量程 20000.0ms 最小分辯率0.01ms

誤差 250 ms檔位 0.01ms±1個字

2500 ms檔位 0.1ms±1個字

20000 ms檔位 1ms±1個字

②合閘電阻： 量程 10K歐 分辨率1歐

③速 度： 量程 20.00m/s 分辯率0.01m/s

誤差 0-2m/s以?xún)?nèi) ±0.1m/s±1個字

2m/s以上 ±0.2m/s±1個字

④行 程：

	量 程	分辯率	誤 差
真空斷路器	50.0mm	0.1mm	0.1±1 個字
SF6 斷路器	300.0mm	1mm
少油斷路器	600.0mm

⑤電 流： 量程 20.00A 分辯率0.01A

⑥輸出電源： DC0～300V數字可調/20A（瞬時工作），分辨率1V。

⑦外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重量： 10kg
