沖擊電壓應施加在繼電器外部可接近的合適的點上，外露的導電部分應連接在一起并接地（外殼）。試驗時每個極性應施加五個脈沖，脈沖間隔至少為1s。試驗電壓電平應是發生器連接到繼電器之前的開路電壓。

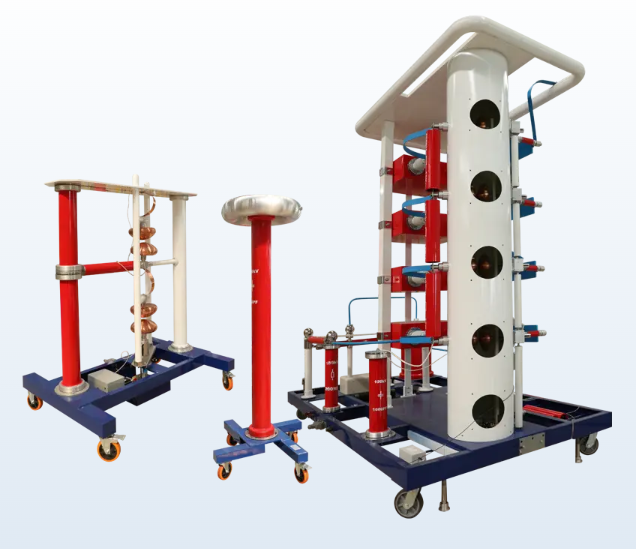

國電西高GDCY系列沖擊電壓發生器
除非另有規定，沖擊電壓試驗應在下列部位進行：
——各帶電的導電電路對地之間；
——電氣上無聯系的各帶電的導電電路之間，每個獨立電路的端子連接在一起。
試驗中未涉及的電路應連接在一起并接地（外殼）。
除非很明顯，應由制造廠規定哪些電路為獨立電路。
除非另有規定，對兩個獨立電路之間的試驗，應按這兩個電路所規定的較高的沖擊電壓進行試驗。
試驗驗收準則
試驗期間不應出現破壞性放電（火花、閃絡或擊穿）。未造成擊穿的電氣間隙的部分放電可被忽略。
試驗后，產品應滿足所有相關性能的要求。
