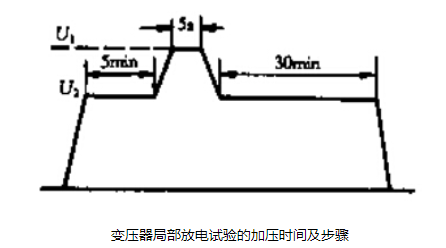

國家標準GB1094-85《電力變壓器》中規定的變壓器局部放電的試驗的加壓時間及步驟，如下圖所示。
變壓器局部放電試驗的加壓時間及步驟
其試驗步驟為：首先試驗電壓升到U2進行測量，保持5min;然后試驗電壓升到U1，保持5s；后電壓降到U2再進行測量，保持30min。U1、U2的電壓規定值及允許的放電量為
U1＝√3Um/／√3＝Um
Uz＝1.5Um/√3時，允許放電量Q＜500pC。
式中Um——設備高工作電壓(Um＝1.15Un)。
試驗前，記錄所有測量電路上的背景噪聲水平，其值應低于規定的視在放電量的50%。
測量應在所有分級絕緣繞組的線端進行。對于自耦連接的一對較高電壓、較低電壓繞組的線端，也應同時測量，并分別用校準方波進行校準。
在電壓升至U1及由U2再下降的過程中，應記下起始、熄滅放電電壓。
在整個試驗時間內應連續觀察放電波形，并按一定時間間隔記錄放電量Q。放電量的讀取，以相對穩定的高重復脈沖為準，偶爾發生的較高的脈沖可忽略，但幅值特別大的應查明是外部干擾還是內部不穩定放電，并作好記錄備查。
