在交流試驗電壓、常用的局部放電測量程序如下：

　　(一）、試品預處理

　　試驗前，試品應按有關規定進行預處理：

　　1、使試品表面保持清潔、干燥，以防絕緣表面潮氣或污染引起局部方{[電。

　　2、在無特殊要求情況下，試驗期間試品應處于環境溫度。

　　3、試品在前一次機械、熱或電氣作用以后，應靜放一段時間再進行試驗，以減少上述因素對本次試驗結果的影響。

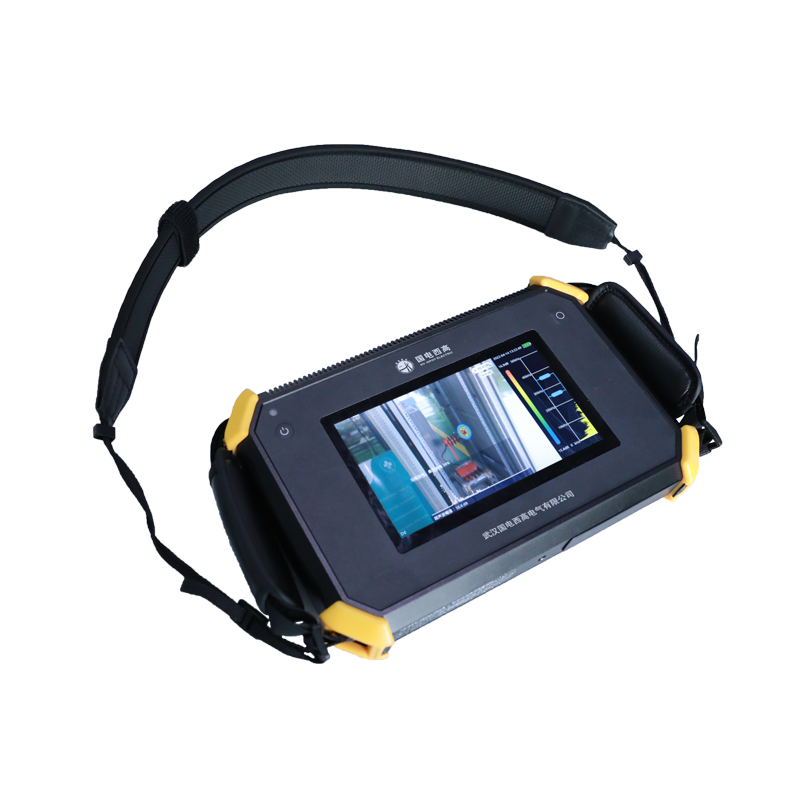

國電西高GDUI-311PD聲學成像儀

　　(二)檢查測試回路本身的局部放電水平

　　先不接試品，僅在試驗回路施加電壓，如果在略高于試品試驗電壓下仍未出現局部放電，則測試回路合格；如果其局部放電干擾水平超過或接近試品放電量Zui大允許值的50%，則必須找出干擾源并采取措施以降低干擾水平。

　　(三)測試回路的校準

　　在加壓前應對測試回路中的儀器進行例行校正，以確定接入試品時測試回路的刻度系數，該系數受回路特性及試品電容量的影響。

　　在已校正的回路靈敏度下，觀察未接通高壓電源及接通高壓電源后是否存在較大的干擾，如果有應設法排除。

　　(四)測定局部放電起始電壓和熄滅電壓

　　拆除校準裝置，其他接線不變，在試驗電壓波形符合要求的情況下，電壓從遠低于預期的局部放電起始電壓加起，按規定速度升壓直至放電量達到某一規定值時，此時的電壓即為局部放電起始電壓。其后電壓再增加10％，然后降壓直到放電量等于上述規定值，對應的電壓即為局部放電的熄滅。測量時，不允許所加電壓超過試品的額定耐受電壓。另外，重復施加接近于它的電壓也有可能損壞試品。

　　(五)測量規定試驗電壓下的局部放電量

　　由上述可知，表征局部放電的參數都是在特定電壓下測量的，它可能比局部放電起始電壓高得多。有時規定測幾個試驗電壓下的放電量，有時規定在某試驗電壓下保持一定時間并進行多次測量，以觀察局部放電的發展趨勢。在測放電量的同時，可測放電次數、平均放電電流及其他局部放電參數。

　　1．無預加電壓的測量

　　試驗時試品上的電壓從較低值起逐漸增加到規定值，保持一定時間再測量局部放電量，然后降低電壓，切斷電源。有時在電壓升高、降低過程中或在規定電壓下的整個試驗期間測量局部放電量。

　　2．有預加電壓的測量

　　試驗時電壓從較低值逐漸升高，超過規定的局部放電試驗電壓后升到預加電壓，維持一定的時間，再降到試驗電壓值，又維持規定時間，然后按給定的時間間隔測量局部放電量。在施加電壓的整個期間內，應注意局部放電量的變化。
