鉗形接地電阻測試儀在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速、使用簡便。鉗形接地電阻儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因?yàn)殂Q形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。鉗形接地電阻測試儀有長鉗口及圓鉗口之分。長鉗口特別適宜于扁鋼接地的場合。

國電西高GDCR2000G鉗形接地電阻測試儀

　　鉗形接地電阻測試儀的測試原理

　　電阻測量原理

　　鉗形接地電阻儀測量接地電阻的基本原理是測量回路電阻。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號，并在被測回路上感應一個電勢E。在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量，并通過下面的公式即可得到被測電阻R。

　　電流測量原理

　　鉗形接地電阻儀測量電流的基本原理與電流互感器的測量原理相同。被測量導線的交流電流I，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，通過下面的公式即可得到被測電流I。

　　二多點接地系統的接地電阻測試方法

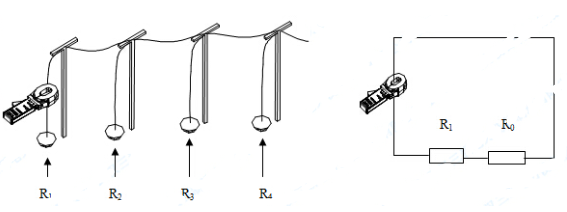

　　對多點接地系統（例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等），它們通過架空地線（通信電纜的屏蔽層）連接，組成了接地系統。見下左圖。其等效電路見下右圖。
